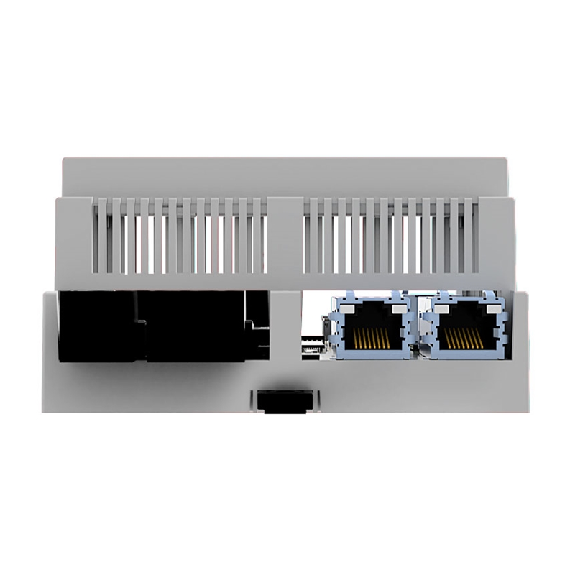

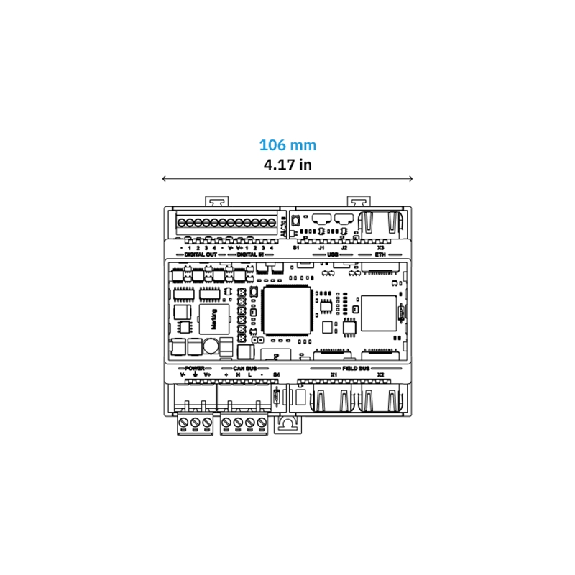

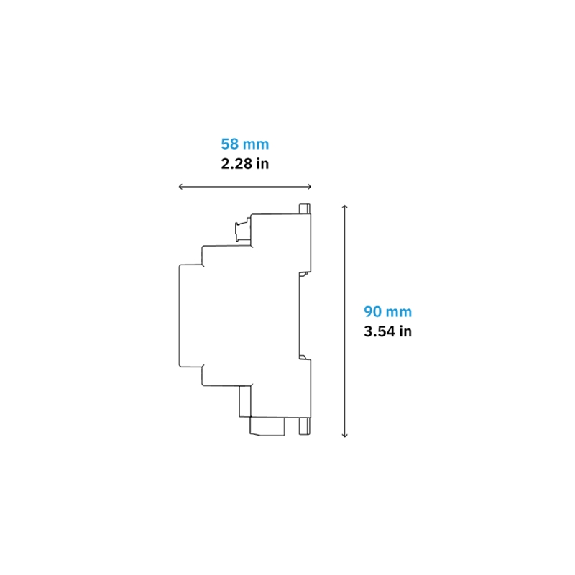

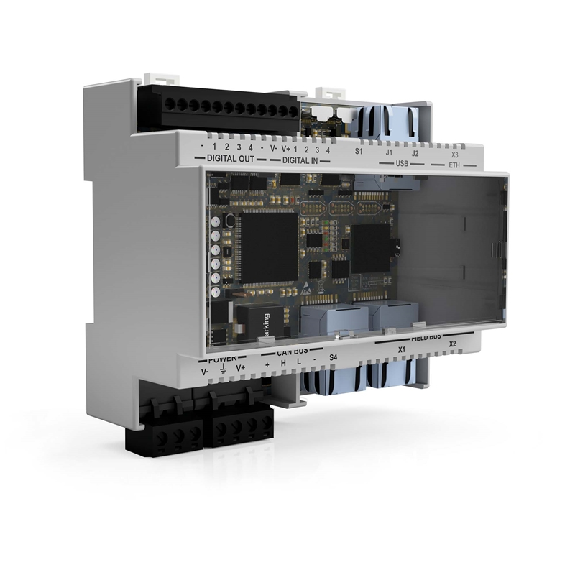

Control Unit 200 SERIES - PROFIsafe, Ethernet and digital I/O - 90301011 (C201A-PNS)

Light-Control-Unit (commande déclairage) 12V-48V/3x200W

Titre : 4 boucles, thermocouple/entrée Pt100, 4 sorties num 24cc PNP, 21mA/pt Description : Cette unité de contrôle de la marque Omron est conçue pour offrir une régulation précise du chauffage et du refroidissement. Dotée de 4 boucles et d'une entrée compatible avec les thermocouples et les Pt100, elle garantit une gestion efficace de la température. Les 4 sorties numériques 24 Vdc PNP permettent un contrôle fiable des dispositifs connectés. Grâce à sa capacité de 21 mA/point , cette unité assure une performance optimale pour vos applications industrielles. Les bornes Push-in Plus facilitent l'installation et garantissent une connexion sécurisée. Marque : Omron Catégorie : Unité de contrôle Régulation précise du chauffage et du refroidissement Compatible avec les thermocouples et les entrées Pt100 4 sorties numériques 24 Vdc PNP pour un contrôle fiable Capacité de 21 mA/point pour une performance optimale Bornes Push-in Plus pour une installation facile et sécurisée

FP0HC32ET CPU 64k pas, carte SD, transistor 16IN / 16OUT (NPN), HSC / Pos . 4 canaux, 2 x Ethernet 10 / 100MBit, port COM RS232, connecteur 40 broches (MIL-C-83503), 24VDC

Module de positionnement 2 axes, contrôle par API CJ, contrôle de servo par MECHATROLINK-II

Module de positionnement 4 axes, contrôle par API CJ, sortie impulsion collecteur ouvert, 500 kpps

FP0H-M4AN, unité de contrôle de mouvement RTEX 4 axes

Module de positionnement 2 axes, contrôle par API CJ, contrôle de servo par EtherCAT (uniquement axes servo)

Module de positionnement 2 axes, contrôle par API CJ, sortie impulsion collecteur ouvert, 500 kpps

Module de positionnement 8 axes, contrôle par API CJ, contrôle de servo par EtherCAT (E/S et axes servo)

Module de positionnement 16 axes, contrôle par API CJ, contrôle de servo par EtherCAT (E/S et axes servo)

Spécifications techniques Numéro de produit/partie : AFP0RC14RS Nom : Unité de contrôle FP0R Détails : Méthode de programmation/contrôle : Symbole relais / Fonctionnement cyclique Points I/O : Sans extension : 14 points (Entrée : 8, Sortie relais : 6) Avec extension : Même type : Max . 62 points (voir le manuel pour les limites) Type mixte : Max . 110 points (voir le manuel pour les limites) Mémoire programme : EEPROM (sans batterie de secours nécessaire) Capacité du programme : Étapes : 16 k Instructions : De base : ~110 Avancées : ~210 Vitesse : Jusqu'à 3 000 étapes : De base : 0,08 μs Minuteur : 2,2 μs Avancées (MV) : 0,32 μs Au-delà de 3 000 étapes : De base : 0,58 μs Minuteur : 3,66 μs Avancées (MV) : 1,62 μs Mémoire opérationnelle : Relais internes : 4 096 points Minuteries/Compteurs : 1 024 points Registres de données : 12 315 mots Registres dindex : 14 mots (IO à ID) Relais de contrôle principal (MCR) : 256 mots Fonctions spéciales : Compteur haute vitesse : Monophasé : 6 points (max . 50 kHz) Biphasé : 3 points (max . 15 kHz) Sortie d'impulsions : Non disponible Sortie PWM : Non disponible Capture d'impulsions/Entrée dinterruption : Total 8 points (avec compteur haute vitesse) Programmes d'interruption : Entrée : 8 programmes (6 pour C10 uniquement) Périodique : 1 programme Correspondance : 4 programmes Interruption périodique : Incréments de 0,5 ms : 0,5 ms à 1,5 s Incréments de 10 ms : 10 ms à 30 s Scan constant : 0,5 ms à 600 ms Maintenance : Sauvegarde mémoire : Programme/Registre système : EEPROM Mémoire opérationnelle : EEPROM (zone fixe) Fonctions d'autodiagnostic : Watchdog timer (env . 690 ms), Vérification de syntaxe Autres : Réécriture en mode RUN (512 étapes), Téléchargement complet en mode RUN, Protection par mot de passe (4 ou 8 chiffres), Protection en lecture

techniques Numéro produit/pièce: AFP0RC32MP Nom: Unité de contrôle FP0R Détails : Méthode de programmation/contrôle : Symbole relais / Opération cyclique Points E/S : Sans extension : 32 (Entrée : 16, Sortie transistor : 16) Avec extension (1 ou 2) : Max . 128 (voir manuel pour limitations) Mémoire programme : EEPROM (sans batterie de sauvegarde) Capacité du programme : Étapes : 32 k Instructions : De base : ~110 Avancées : ~210 Vitesse : Jusqu'à 3,000 étapes : De base : 0,08 μs Minuterie : 2,2 μs Avancées (MV) : 0,32 μs Plus de 3,000 étapes : De base : 0,58 μs Minuterie : 3,66 μs Avancées (MV) : 1,62 μs Mémoire d'opération : Relais interne : 4,096 points Temporisateur/compteur : 1,024 points Registres de données : 32,765 mots Relais maître (MCR) : 256 mots Fonctions spéciales : Compteur haute vitesse : Monophasé : 6 points (max . 50 kHz) Biphasé : 3 points (max . 15 kHz) Sortie impulsion : 4 points (max . 50 kHz) Sortie PWM : 4 points (6 Hz à 4,8 kHz) Entrée capture impulsion/interruption : 8 points Interruptions : 8 programmes (entrée), 1 programme (périodique), 4 programmes (coïncidence) Port RS485 : Vitesse max . 115,2 kbps, Distance max . 1,200 m Maintenance : Sauvegarde mémoire : EEPROM (programme, registre système et zone fixe) Diagnostic : Temporisateur de surveillance, vérification syntaxe Fonctions supplémentaires : Réécriture en mode RUN, téléchargement complet, protection par mot de passe
