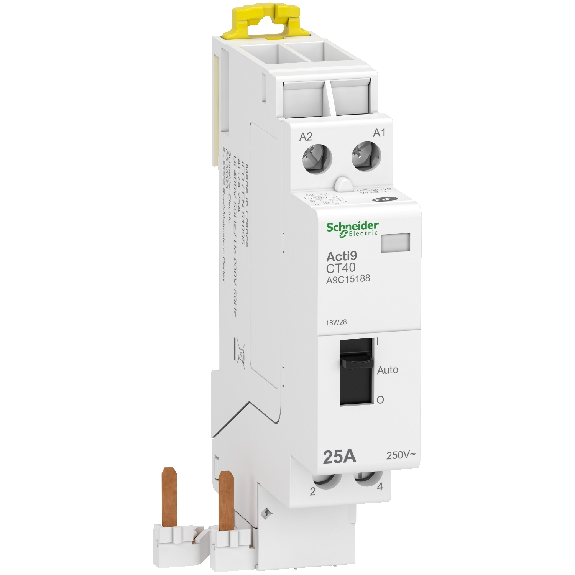

Contacteur à sélecteur ACTI9 IDT40 CT 25 A 2P contact 2F 230V - A9C15188

Legrand - Disjoncteur DNX³4500 6kA arrivée borne automatique sortie borne à vis - tétrapolaire 400V~ 20A courbe C - 3 modules Dx³ Caractéristiques techniques Tension 400 v gamme dx³ courbe c classe de protection (ip) ip20 multiple de vente 1 code douane 85362090 profondeur d'encastrement 44 mm type de tension ac nbre de pôles 3 fréquence 50-60 hz adapté à une installation encastrée oui produits auxiliaires associables oui nbre pas de 9mm 4 calibre 20 a pouvoir de coupure assigné icn selon en 60898 à 230 v 6 ka section de raccordement cable rigide 0.75-16 mm² section de conducteur connectable multifilaire 0.75-10 mm² degré de pollution 2 nombre de pôles (total) 4 pôle neutre sectionné simultanément oui nombre de pôles protégés 3 tension d'isolement assignée (ui) 500 v capacité de coupure nominale selon en 60898 4.5 ka température ambiante en fonctionnement -25-70 °c tension assignée de tenue aux chocs (uimp) 4 kv capacité de coupure nominale selon iec 60947-2 6 ka classe de limitation d'énergie (i²t) 3 pouvoir de coupure assigné icn selon en 60898 à 400 v 4.5 ka pouvoir de coupure assigné icu selon iec 60947-2 à 400 v 6 ka

Le disjoncteur modulaire RESI9 XE 1P+N courbe C embrochable de marque Schneider Electric permet de protéger l'installation contre les courts-circuits et les surintensités . Il se déclenche automatiquement et coupe le courant en cas de court-circuit ou à la détection de surcharge d'une valeur de 3000 A . Il est dédié pour la protection du tableau de distribution de circuit monophasé avec une fréquence de 50 Hz sur 230 V . Ce disjoncteur est équipé d'une manette pour la coupure et le rétablissement manuel du circuit . Grâce à son module DIN il se fixe facilement sur le rail du coffret. Caractéristiques techniques : Type de produit ou équipement : disjoncteur miniatureApplication : distributionDescription des pôles : 1P + NPosition du pôle neutre : gaucheType de réseau : CAType de déclencheur : thermique-magnétiqueLimite de déclenchement magnétique : 5…10 x In CAClasse de limitation : 3Tension d'isolement : 500 VTension assignée de tenue aux chocs : 4 kVType de commande : par manetonIndication de tension : indication on / offMode d'installation : encliquetableSupport de montage : rail DINCouleur : blanc (RAL 9003)Endurance mécanique : 20000 cycleLongueur de dénudage des fils : 13 mm pour haut ou bas connexionDegré de pollution : 2Catégorie de surtension : IIITropicalisation : 2Humidité relative : 95 % à 55 °CTempérature de fonctionnement : - 25 à 40 °CTempérature ambiante de stockage : - 40 à 80 °CPas de 9 mm : 2Hauteur : 84 mmLargeur : 18 mm

Le disjoncteur modulaire RESI9 de la marque Schneider Electric permet de protéger les lignes contre les courants de surcharges et les courts circuits . Cet appareil possède une tension assignée d'emploi de 230 V. Caractéristiques techniques :Type de produit ou équipement : disjoncteur miniatureApplication : distributionDescription des pôles : 1P + NPosition du pôle neutre : gaucheType de réseau : CAType de déclencheur : thermique-magnétiqueLimite de déclenchement magnétique : 5…10 x In CAClasse de limitation : 3Tension d'isolement : 500 VTension assignée de tenue aux chocs : 4 kVType de commande : par manetonIndication de tension : indication on / offMode d'installation : encliquetableSupport de montage : rail DINCouleur (RAL 9003) : blancEndurance mécanique : 20000 cycleDurée de vie électrique : 20000 cycle 230 V CA 50 HzMode de raccordement : borne du type à cage (haut ou bas) - Longueur de dénudage des fils : 13 mm pour haut ou bas connexionDegré de pollution : 2Catégorie de surtension : IIITropicalisation : 2Humidité relative : 95 % à 55 °CTempérature de fonctionnement : - 25 à 40 °CTempérature ambiante de stockage : - 40 à 80 °CPas de 9 mm : 2Hauteur : 82 mmLargeur : 18 mmProfondeur : 76 mm

Legrand - Disjoncteur de branchement Enedis bipolaire différentiel 500mA instantané intensité 60A non réglable Monocalibre 60A Alimentation par câbles en cuivre de section maximale 252 rigide ou 162 souple avec embout. Protégé contre les coprs solides supérieurs à 12,5mm : IP20 selon la norme IEC/EN 60529. Caractéristiques techniques Tension 250 v classe de protection (ip) ip40 multiple de vente 1 code douane 85362010 profondeur d'encastrement 76 mm type de tension ac nbre de pôles 2 fréquence 50 hz adapté à une installation encastrée non calibre 60 a section de raccordement cable rigide 1-25 mm² section de conducteur connectable multifilaire 1-16 mm² avec dispositif de verrouillage oui degré de pollution 2 pouvoir de coupure assigné selon en 61009 4.5 ka nombre de pôles (total) 2 pouvoir de coupure nominal selon en 61009-1 (icn) 4.5 ka pôle neutre sectionné simultanément oui nombre de pôles protégés 1 tension d'isolement assignée (ui) 4000 v sensibilité 0.5 a type de courant différentiel ac immunisé contre déclenchements intempestifs non température ambiante en fonctionnement -20-55 °c

Le disjoncteur modulaire RESI9 XE 1P+N de la marque Schneider Electric constitue une solution avancée pour la protection des installations contre les courts-circuits et les surintensités . Grâce à sa courbe de déclenchement C embrochable il assure une détection rapide et précise des incidents se déclenchant automatiquement en cas de court-circuit ou de surcharge dépassant les 3000 A . Destiné spécifiquement à la protection des tableaux de distribution monophasés ce disjoncteur opère sur une fréquence de 50 Hz à 230 V . Son dispositif de commande manuelle équipé d'une manette permet une coupure et un rétablissement manuels du circuit en toute simplicité.L'installation de ce disjoncteur est facilitée par son module DIN assurant une fixation rapide et sécurisée sur le rail du coffret . Avec une configuration 1P+N le pôle neutre est positionné à gauche offrant ainsi une organisation claire et fonctionnelle . Le mode d'installation encliquetable simplifie davantage le processus ajoutant à la praticité d'utilisation de cet équipement . Enfin doté d'une indication visuelle on/off de la tension et appartenant à la catégorie de surtension III le disjoncteur modulaire RESI9 XE offre une protection robuste et efficace répondant aux besoins spécifiques des installations électriques monophasées. Caractéristiques techniques :Type de produit ou équipement : disjoncteur miniatureApplication : distributionDescription des pôles : 1P + NPosition du pôle neutre : gaucheType de réseau : CAType de déclencheur : thermique-magnétiqueType de commande : par manetonIndication de tension : indication on / offMode d'installation : encliquetableCatégorie de surtension : IIILimite de déclenchement magnétique : 510 x In CAClasse de limitation : 3Tension d'isolement : 500 VTension assignée de tenue aux chocs : 4 kVSupport de montage : rail DINCouleur : blanc (RAL 9003)Endurance mécanique : 20000 cycleLongueur de dénudage des fils : 13 mm pour haut ou bas connexionDegré de pollution : 2Tropicalisation : 2Humidité relative : 95 % à 55 °CTempérature de fonctionnement : - 25 à 40 °CTempérature ambiante de stockage : - 40 à 80 °CPas de 9 mm : 2Hauteur : 84 mmLargeur : 18 mm

Resi9 DB60 - Disjoncteur Branchement - 1P+N - 60A fixe - 500mA - diff inst. Le tableau électrique assure la protection des personnes, des biens, l'accès au haut débit pour tout le logement Il permet aussi à vos clients d'être connectés à distance à leur logement, en cas de défaut ou pour piloter des fonctions comme l'éclairage, l'ouverture de portail etc En toute sécurité, Resi9 de Schneider Electric est une gamme de disjoncteurs, interrupteurs différentiels et modules de commandes pour le Résidentiel Ce disjoncteur différentiel instantané est un disjoncteur 1P+N Ce disjoncteur DB60 instantané convient à un courant assigné d'emploi de 30 à 60A Ce disjoncteur de branchement différentiel dispose d'une sensibilité de 500 mA, protège les personnes contre les contacts indirects et les installations contre les défauts d'isolement Il est conforme à la norme NF C 62-411 et est en classe AC avec bouton-test ○ Spécifications : > Principales : Type de produit ou équipement : Disjoncteur différentiel Position de l'appareillage dans l'installation : En tête d'installation Pôle : 1P + N Courant nominal max : 60 A Paramétrages : 60 A fixe 12 kVA Sensibilité du différentiel : 500 mA Temporisation : Instantané Type : Type AC Position du pôle neutre : Gauche Normes : NF C 62-411 Certifications du produit : ERDF CPT M&S SPE 11015B Labels qualité : NF Classe d'isolation électrique : Classe II Type de réseau : CA Type de déclencheur : Thermique-magnétique Fonction de sécurité : Ouverture du capot ouvert position du disjoncteur > Complémentaires : Fréquence du réseau : 50 Hz [Ue] tension assignée d'emploi : 250 V CA 50 Hz se conformer à NF C 62-411 Technologie de déclenchement sur courant résiduel : Indépendant de la tension Pouvoir de coupure : 2,4 kA Coupure pleinement apparente : Oui Type de commande : Par maneton Support de montage : Platine de montage Hauteur : 209 mm largeur : 71 mm Profondeur : 73 mm Endurance mécanique : 5000 cycle Durée de vie électrique : 1000 cycle se conformer à NF C 62-411 Prévision de verrouillage : Cadenassable avec cadenas Ø 6 mm Verrouillages optionnels : Cadenassage sur position OFF Type de raccordement : Bornes d'orientation 30°, cable cross section: 2,5…25 mm² Couple de serrage : 4 N.m bornes d'alimentation : 1 N.m réglage : Protection différentielle : Intégrée > Environnement : Degré de protection IP : IP40 (face avant) Compatibilité électromagnétique : Décharge électrostatique - niveau de test : 15 kV (décharge dans l'air) se conformer à CEI 6100-4-11 Décharge électrostatique - niveau de test : 8 kV (décharge par contact) se conformer à CEI 61000-4-3 Test d'immunité aux champs électromagnétiques radio-fréquences rayonnés - niveau de test : 20 V/m (80 MHz...6 GHz)critère A se conformer à CEI 61000-4-4 Test d'immunité aux transitoires électriques rapides - niveau de test : 4,5 kVcritère A se conformer à CEI 61000-4-5 Test d’immunité aux surtensions - niveau de test : 5 kV (mode commun)critère A se conformer à CEI 61000-4-6 Test d’immunité aux surtensions - niveau de test : 5 kV (mode différentiel)critère A se conformer à CEI 61000-4-8 Perturbations RF transmises par conduction - niveau de test : 20 V (0,15 à 80 MHz)critère A se conformer à CEI 61000-4-16 Champ magnétique à la fréquence d'alimentation - niveau de test : 400 A/m (1 minute)critère A se conformer à EN 55022-11 Champ magnétique à la fréquence d'alimentation - niveau de test : 1000 A/m (3 s)critère A se conformer à EN 55022-11 Humidité relative : 90 % à 40 °C Température de l'air ambiant en fonctionnement : -20…55 °C > Emballage : Type d'emballage 1 : PCE Nb produits dans l'emballage 1 : 1 Hauteur de l'emballage 1 : 7,500 cm Largeur de l'emballage 1 : 8,800 cm Longueur de l'emballage 1 : 21,200 cm Poids de l'emballage 1 : 566,000 g Type d'emballage 2 : S03 Nb produits dans l'emballage 2 : 15 Hauteur de l'emballage 2 : 30,000 cm Largeur de l'emballage 2 : 30,000 cm Longueur de l'emballage 2 : 40,000 cm Poids de l'emballage 2 : 9,030 kg Type d'emballage 3 : P12 Nb produits dans l'emballage 3 : 120 Hauteur de l'emballage 3 : 45,000 cm Largeur de l'emballage 3 : 80,000 cm Longueur de l'emballage 3 : 120,000 cm Poids de l'emballage 3 : 85,624 kg
