Contacteur de puissance, 4, avec bobine à courant continu: 80 A, RDC 24: 24 - 27 V DC, Bornes à vis

Contacteur de puissance, Application: Contacteur de puissance pour moteurs, Contacteurs de puissance jusqu'à 170 A, tripolaires, Catégorie d'emploi: AC-1 : Charges non inductives ou faiblement inductives, fours à résistances, AC-3 : moteurs à cage (démarrage, coupure des moteurs lancés), AC-4 : moteurs à cage (démarrage, freinage par contre-courant, inversion de marche, marche par à-coups), Raccordement: Bornes à vis, Remarque: Compatible également avec les moteurs de classe d'efficacité IE3. Nombre de pôles: 3, Courant assigné d’emploi AC-3 380 V 400 V: Ie= 32 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 40 °C: Ith =Ie= 45 A, sous enveloppe: Ith= 36 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel 1 pôle nu: Ith= 100 A, sous enveloppe: Ith= 90 A, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V: P= 10 kW, 380 V 400 V: P= 15 kW, 660 V 690 V: P= 17 kW, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7 kW, 660 V 690 V: P= 10 kW, Combinable avec contacts auxiliaires: DILA-XHI(V).., DILM32-XHI11-S, Nombre de contacts O = contact à ouverture: 1 O, Remarques: Contacts selon EN 50012., circuit de protection intégré dans l'électronique de commande, contact miroir, Type de courant AC/DC: avec bobine à courant continu

Contacteur de puissance, Application: Contacteur de puissance pour moteurs, Appareils complets jusqu'à 170 A, Catégorie d'emploi: AC-1 : Charges non inductives ou faiblement inductives, fours à résistances, AC-3 : moteurs à cage (démarrage, coupure des moteurs lancés), AC-4 : moteurs à cage (démarrage, freinage par contre-courant, inversion de marche, marche par à-coups), Raccordement: Bornes à vis, Remarque: Compatible également avec les moteurs de classe d'efficacité IE3. Courant assigné d’emploi AC-3 380 V 400 V: Ie= 25 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 40 °C: Ith =Ie= 45 A, sous enveloppe: Ith= 36 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel 1 pôle nu: Ith= 100 A, sous enveloppe: Ith= 90 A, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V: P= 7.5 kW, 380 V 400 V: P= 11 kW, 660 V 690 V: P= 14 kW, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 6 kW, 660 V 690 V: P= 8.5 kW, Nombre de contacts F = contact à fermeture: 3 F, Nombre de contacts O = contact à ouverture: 2 O, Remarques: Contacts selon EN 50012., circuit de protection intégré dans l'électronique de commande, contact miroir, Type de courant AC/DC: avec bobine à courant continu

Contacteur de puissance, Application: Contacteur de puissance pour moteurs, Contacteurs de puissance jusqu'à 170 A, tripolaires, Catégorie d'emploi: AC-1 : Charges non inductives ou faiblement inductives, fours à résistances, AC-3 : moteurs à cage (démarrage, coupure des moteurs lancés), AC-4 : moteurs à cage (démarrage, freinage par contre-courant, inversion de marche, marche par à-coups), Raccordement: Bornes à vis, Remarque: Compatible également avec les moteurs de classe d'efficacité IE3. Nombre de pôles: 3, Courant assigné d’emploi AC-3 380 V 400 V: Ie= 12 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 40 °C: Ith =Ie= 22 A, sous enveloppe: Ith= 18 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel 1 pôle nu: Ith= 50 A, sous enveloppe: Ith= 45 A, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW, Combinable avec contacts auxiliaires: DILM32-XHI.., DILA-XHI(V).., Nombre de contacts F = contact à fermeture: 1 F, Remarques: Contacts selon EN 50012., module de protection à varistance intégré, Type de courant AC/DC: avec bobine à courant continu

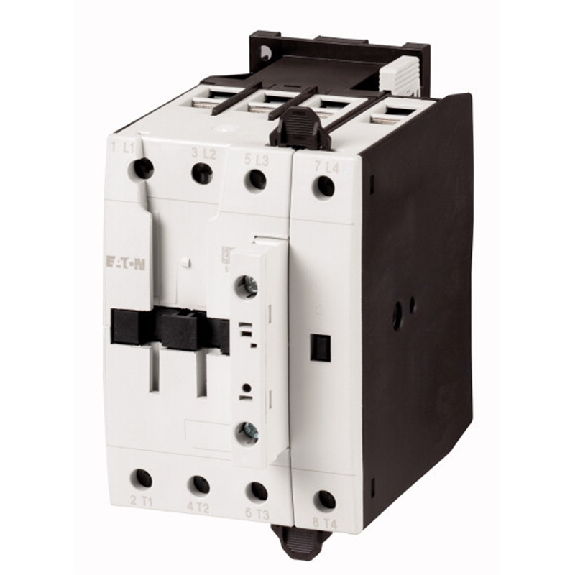

Contacteur de puissance, Application: Contacteur de puissance pour consommateurs à 4 pôles, Contacteurs de puissance jusqu'à 200 A, 4 pôles, Catégorie d'emploi: AC-1 : Charges non inductives ou faiblement inductives, fours à résistances, AC-3 : moteurs à cage (démarrage, coupure des moteurs lancés), Raccordement: Bornes à vis, Nombre de pôles: 4, 380 V 400 V: Ie= 12 A, Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 40 °C: Ith =Ie= 22 A, sous enveloppe: Ith= 18 A, Courant thermique conventionnel 1 pôle nu: Ith= 60 A, sous enveloppe: Ith= 54 A, 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW, Remarques: Contacts selon EN 50012., Type de courant AC/DC: avec bobine à courant alternatif

Contacteur auxiliaire, Gamme: Contacteurs auxiliaires DILA, Application: Contacteur auxiliaire, Description: Appareils de base avec contacts liés positivement., Raccordement: Bornes à vis, Courant assigné d’emploi AC-15 220 V 230 V 240 V: Ie= 4 A, 380 V 400 V 415 V: Ie= 4 A, Nombre de contacts F = contact à fermeture: 2 F, Nombre de contacts O = contact à ouverture: 2 O, Nombre caract./Exécution Nombre caractéristique: 22E, Combinaison possible avec un bloc de contacts auxiliaires: DILA-XHI(V)…, Tension de commande: 24 V DC, Type de courant AC/DC: avec bobine à courant continu, Degré de protection: IP20, Remarques: Contacts selon EN 50011, Repérage des bornes bobine selon EN 50005, module de protection intégré, Conformité aux normes: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA

Contacteur de puissance, Application: Contacteur de puissance pour moteurs, Contacteurs de puissance jusqu'à 170 A, tripolaires, Catégorie d'emploi: AC-1 : Charges non inductives ou faiblement inductives, fours à résistances, AC-3 : moteurs à cage (démarrage, coupure des moteurs lancés), AC-4 : moteurs à cage (démarrage, freinage par contre-courant, inversion de marche, marche par à-coups), Raccordement: Bornes à vis, Remarque: Compatible également avec les moteurs de classe d'efficacité IE3. Nombre de pôles: 3, Courant assigné d’emploi AC-3 380 V 400 V: Ie= 150 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 40 °C: Ith =Ie= 190 A, sous enveloppe: Ith= 144 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel 1 pôle nu: Ith= 400 A, sous enveloppe: Ith= 360 A, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V: P= 48 kW, 380 V 400 V: P= 75 kW, 660 V 690 V: P= 96 kW, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V: P= 20 kW, 380 V 400 V: P= 33 kW, 660 V 690 V: P= 48 kW, Combinable avec contacts auxiliaires: DILM150-XHI(V).., DILM1000-XHI(V).., Remarques: Contacts selon EN 50012., circuit de protection intégré dans l'électronique de commande, Type de courant AC/DC: avec bobine à courant continu

Contacteur de puissance, 3p+1F, 3kW/400V/AC3, IP20, bornes à vis

Élément de contact, norme / homologation: UL/CSA, IEC, Taille: NZM1/2/3/4, Raccordement: Bornes à ressort, Montage: Fixation par l’avant, Description: Utilisation de boutons d'arrêt d'urgence M22-PV… : 2 éléments de contact max. = 4 contacts à ouverture/fermeture, Cage Clamp est une marque déposée de la société Wago Kontakttechnik GmbH, Minden, Nombre de contacts F = contact à fermeture: 1 F, Nombre de contacts O = contact à ouverture: 1 O, Nombre de contacts Remarque: = fonction sécurité avec manoeuvre possible d'ouverture selon IEC/EN 60947-5-1, Course de l'organe de commande et force d'actionnement selon DIN EN 60947-5-1, K.5.4.1 Course d'ouverture positive: mm 4.8, course maximale: mm 5.7, force minimale pour manœuvre positive d'ouverture: n E t 20, Degré de protection: IP20, Connexion à SmartWire-DT: non, Mode de raccordement: Contact double, Description, contacts auxiliaires de signalisation de déclenchement HIA: Signalisation générale de déclenchement « + » par déclencheur voltmétrique, sur surcharge et sur court-circuit ainsi que par déclencheur sur courant de défaut., Utilisation avec disjoncteur de taille NZM1, 2, 3 : possibilité de fixer par clip un contact auxiliaire de signalisation de déclenchement dans le disjoncteur., Utilisation avec disjoncteur de taille NZM4 : possibilité de fixer par clip deux contacts auxiliaires de signalisation de déclenchement au plus dans le disjoncteur., Possibilité de combiner à volonté les différents types de contacts auxiliaires., Non compatible avec les interrupteurs-sectionneurs PN…, Repérage dans l'appareil : HIA, Repérage dans le bloc différentiel : HIAFI, En cas d'utilisation du contact auxiliaire de signalisation de déclenchement dans le bloc différentiel, le contact à ouverture fonctionne comme un contact F et le contact à fermeture comme un contact O., Description, contacts auxiliaires de position HIN: Commutent avec les contacts principaux. Assurent des fonctions de signalisation et de verrouillage., Utilisation avec disjoncteur de taille NZM1 : possibilité de fixer par clip un contact auxiliaire de position dans le disjoncteur., Utilisation avec disjoncteur de taille NZM2 : possibilité de fixer par clip deux contacts auxiliaires de position au plus dans le disjoncteur., Utilisation avec disjoncteur de taille NZM3, 4 : possibilité de fixer par clip trois contacts auxiliaires de position au plus dans le disjoncteur., Possibilité de combiner à volonté les différents types de contacts auxiliaires., Repérage dans l'appareil : HIN.

Contacteur auxiliaire, Gamme: Petits contacteurs DILER, Application: Contacteur auxiliaire, Description: avec éléments de contact mécaniquement liés, Raccordement: Bornes à vis, Courant assigné d’emploi Courant thermique conventionnel 1 pôle nu à 50 °C: Ith =Ie= 10 A, Courant assigné d’emploi AC-15 220 V 230 V 240 V: Ie= 6 A, 380 V 400 V 415 V: Ie= 3 A, Nombre de contacts F = contact à fermeture: 4 F, Nombre caractères/Exécution Nombre caractéristique: 40 E, Utilisation avec: DILE…, Tension de commande: 24 V DC, Type de courant AC/DC: avec bobine à courant continu, Degré de protection: IP20, Remarques: Contacts selon EN 50011, Repérage des bornes bobine selon EN 50005, Protection diode/résistance intégrée, Puissance de bobine 2,6 W, Conformité aux normes: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA
