Contacteur de puissance, 3p+1F, 3kW/400V/AC3

Contacteurs moteur, J7KN, 30 kW, 62 A (AC-3, 400 moteur 400 Vc.a.), module de base 3 pôles 3NO, sans contacts auxiliaires, tension bobine 24 Vc.a, 4 contacts additionnels possible sur le coté, 4 contacts additionnels possible sur le devant

Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : permet un grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : Pour l'alimentation avancée du déclencheur à manque de tension dans les applications d'interrupteur général ainsi pour les fonctions de verrouillage et de précoupure. Utilisation pour dispositifs d'arrêt d'urgence en association avec bouton d'arrêt d'urgence. Lorsque le déclencheur à émission de tension est sous tension, la sécurité contre le contact direct au niveau des contacts principaux du disjoncteur est assurée en cas d'essai d'enclenchement. Action avancée des contacts auxiliaires lors de l'enclenchement et du déclenchement (actionnement manuel) : env. 20 ms. Montage simultané impossible du déclencheur à manque de tension avec un contact auxiliaire à action avancée NZM..-XHIV.. ou un déclencheur à émission de tension NZM..-XA.. Utilisation pour : NZM1(-4), N(S)1(-4)

Déclencheur à manque de tension, 380-440VAC

Mini-contacteurs moteur, 5,5 kW, 12 A (AC-3, 500 moteur 400 Vc.a.), module de base 3 pôles avec 1NC contact auxiliaire, tension bobine 24 Vc.c . (diode + zener diode), 2 contacts

Mini contacteurs inverseurs à verrouillage mécanique, 5,5 kW, 12 A (AC-3, 500 moteur 400 Vc.a.), module de base 3 pôles 3NO, avec contact auxiliaire 1NF, tension bobine 24 Vc.c . (diode + zener diode), 2 contacts auxiliaires possible

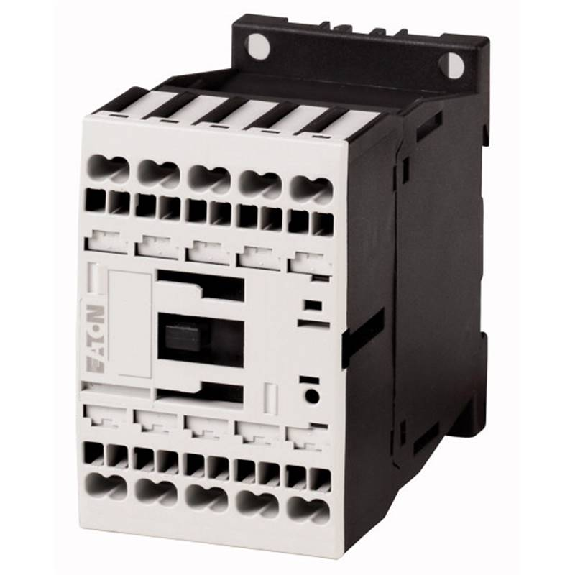

Contacteur de puissance, Application: Contacteur de puissance pour moteurs, Contacteurs de puissance jusqu'à 170 A, tripolaires, Catégorie d'emploi: AC-1 : Charges non inductives ou faiblement inductives, fours à résistances, AC-3 : moteurs à cage (démarrage, coupure des moteurs lancés), AC-4 : moteurs à cage (démarrage, freinage par contre-courant, inversion de marche, marche par à-coups), Raccordement: Bornes à vis, Remarque: Compatible également avec les moteurs de classe d'efficacité IE3. Nombre de pôles: 3, Courant assigné d’emploi AC-3 380 V 400 V: Ie= 80 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 40 °C: Ith =Ie= 110 A, sous enveloppe: Ith= 80 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel 1 pôle nu: Ith= 225 A, sous enveloppe: Ith= 200 A, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V: P= 25 kW, 380 V 400 V: P= 37 kW, 660 V 690 V: P= 63 kW, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V: P= 11.5 kW, 380 V 400 V: P= 20 kW, 660 V 690 V: P= 26 kW, Combinable avec contacts auxiliaires: DILM150-XHI(V).., DILM1000-XHI(V).., Remarques: Contacts selon EN 50012., Type de courant AC/DC: avec bobine à courant alternatif
