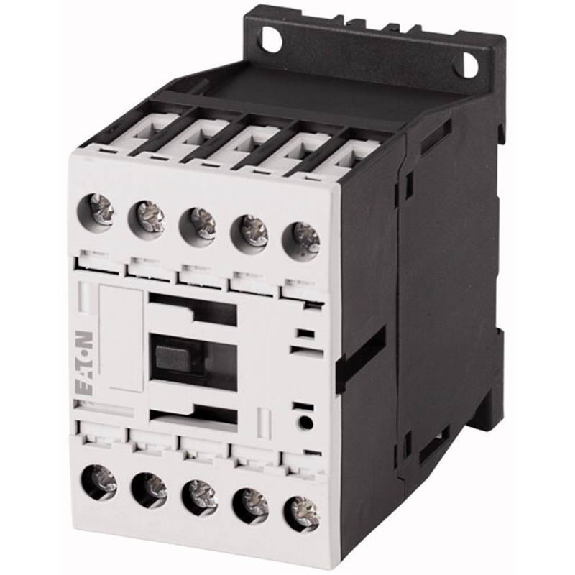

Contacteurs auxiliaires DILA, Contacteur auxiliaire, appareil de base avec contacts liés positivement, avec bobine à courant continu, 24 V DC, 2 F, 2 O, Bornes à vis

Contacteurs auxiliaires DILA, Appareils de base avec contacts liés positivement., Bornes Push-In, Courant assigné d’emploi Ie/AC-15: 220 V 230 V 240 V = 4 A, 380 V 400 V 415 V = 4 A, F = contact à fermeture: 3 F, O = contact à ouverture: 1 O, Nombre caractéristique: 31E, Combinaison possible avec un bloc de contacts auxiliaires DILA-XHI(V)…-PI, Tension de commande: 230 V 50 Hz, 240 V 60 Hz, Type de courant AC/DC: avec bobine à courant alternatif, Contacts selon EN 50011, Repérage des bornes bobine selon EN 50005 Degré de protection: IP20, Conformité aux normes: IEC/EN 60947, EN 60947-5-1, VDE 0660

Contacteur auxiliaire, Gamme: Petits contacteurs DILER, Application: Contacteur auxiliaire, Description: avec éléments de contact mécaniquement liés, Raccordement: Bornes à vis, Courant assigné d’emploi Courant thermique conventionnel 1 pôle nu à 50 °C: Ith =Ie= 10 A, Courant assigné d’emploi AC-15 220 V 230 V 240 V: Ie= 6 A, 380 V 400 V 415 V: Ie= 3 A, Nombre de contacts F = contact à fermeture: 4 F, Nombre caractères/Exécution Nombre caractéristique: 40 E, Utilisation avec: DILE…, Tension de commande: 24 V DC, Type de courant AC/DC: avec bobine à courant continu, Degré de protection: IP20, Remarques: Contacts selon EN 50011, Repérage des bornes bobine selon EN 50005, Protection diode/résistance intégrée, Puissance de bobine 2,6 W, Conformité aux normes: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA

Contacteur de puissance, Application: Contacteur de puissance pour moteurs, Contacteurs de puissance jusqu'à 170 A, tripolaires, Catégorie d'emploi: AC-1 : Charges non inductives ou faiblement inductives, fours à résistances, AC-3 : moteurs à cage (démarrage, coupure des moteurs lancés), AC-4 : moteurs à cage (démarrage, freinage par contre-courant, inversion de marche, marche par à-coups), Raccordement: Bornes à vis, Remarque: Compatible également avec les moteurs de classe d'efficacité IE3. Nombre de pôles: 3, Courant assigné d’emploi AC-3 380 V 400 V: Ie= 12 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 40 °C: Ith =Ie= 22 A, sous enveloppe: Ith= 18 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel 1 pôle nu: Ith= 50 A, sous enveloppe: Ith= 45 A, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW, Combinable avec contacts auxiliaires: DILM32-XHI.., DILA-XHI(V).., Nombre de contacts F = contact à fermeture: 1 F, Remarques: Contacts selon EN 50012., module de protection à varistance intégré, Type de courant AC/DC: avec bobine à courant continu

Contacteur de puissance, Application: Contacteur de puissance pour consommateurs à 4 pôles, Contacteurs de puissance jusqu'à 200 A, 4 pôles, Catégorie d'emploi: AC-1 : Charges non inductives ou faiblement inductives, fours à résistances, AC-3 : moteurs à cage (démarrage, coupure des moteurs lancés), Raccordement: Bornes à vis, Nombre de pôles: 4, 380 V 400 V: Ie= 50 A, Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 40 °C: Ith =Ie= 80 A, sous enveloppe: Ith= 64 A, Courant thermique conventionnel 1 pôle nu: Ith= 207 A, sous enveloppe: Ith= 186 A, 220 V 230 V: P= 15.5 kW, 380 V 400 V: P= 22 kW, 660 V 690 V: P= 30 kW, Remarques: Contacts selon EN 50012., circuit de protection intégré dans l'électronique de commande, Type de courant AC/DC: avec bobine à courant continu

Contacteur de puissance, Application: Contacteur de puissance pour moteurs, Contacteurs de puissance jusqu'à 170 A, tripolaires, Catégorie d'emploi: AC-1 : Charges non inductives ou faiblement inductives, fours à résistances, AC-3 : moteurs à cage (démarrage, coupure des moteurs lancés), AC-4 : moteurs à cage (démarrage, freinage par contre-courant, inversion de marche, marche par à-coups), Raccordement: Bornes à vis, Remarque: Compatible également avec les moteurs de classe d'efficacité IE3. Nombre de pôles: 3, Courant assigné d’emploi AC-3 380 V 400 V: Ie= 32 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 40 °C: Ith =Ie= 45 A, sous enveloppe: Ith= 36 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel 1 pôle nu: Ith= 100 A, sous enveloppe: Ith= 90 A, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V: P= 10 kW, 380 V 400 V: P= 15 kW, 660 V 690 V: P= 17 kW, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7 kW, 660 V 690 V: P= 10 kW, Combinable avec contacts auxiliaires: DILA-XHI(V).., DILM32-XHI11-S, Nombre de contacts O = contact à ouverture: 1 O, Remarques: Contacts selon EN 50012., circuit de protection intégré dans l'électronique de commande, contact miroir, Type de courant AC/DC: avec bobine à courant continu

Contacteur de puissance, Application: Contacteur de puissance pour moteurs, Appareils complets jusqu'à 170 A, Catégorie d'emploi: AC-1 : Charges non inductives ou faiblement inductives, fours à résistances, AC-3 : moteurs à cage (démarrage, coupure des moteurs lancés), AC-4 : moteurs à cage (démarrage, freinage par contre-courant, inversion de marche, marche par à-coups), Raccordement: Bornes à vis, Remarque: Compatible également avec les moteurs de classe d'efficacité IE3. Courant assigné d’emploi AC-3 380 V 400 V: Ie= 25 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 40 °C: Ith =Ie= 45 A, sous enveloppe: Ith= 36 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel 1 pôle nu: Ith= 100 A, sous enveloppe: Ith= 90 A, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V: P= 7.5 kW, 380 V 400 V: P= 11 kW, 660 V 690 V: P= 14 kW, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 6 kW, 660 V 690 V: P= 8.5 kW, Nombre de contacts F = contact à fermeture: 3 F, Nombre de contacts O = contact à ouverture: 2 O, Remarques: Contacts selon EN 50012., circuit de protection intégré dans l'électronique de commande, contact miroir, Type de courant AC/DC: avec bobine à courant continu

Module de contacts auxiliaires, avec éléments de contact mécaniquement liés, Éléments de verrouillage selon EN 50005, Les combinaisons de la version E correspondent à EN 50011 et sont à privilégier., Le contacteur CC DILA(C)-22 ne doit être combiné qu’à des contacts auxiliaires à 2 pôles., Fonctionnement: pour applications standards, 2 pôles, Raccordement: Bornes à vis, Courant assigné d’emploi AC-15 220 V 230 V 240 V: Ie= 4 A, Courant assigné d’emploi AC-15 380 V 400 V 415 V: Ie= 4 A, Nombre de contacts F = contact à fermeture: 1 F, Nombre de contacts O = contact à ouverture: 1 O, Mode de montage: Fixation par l'avant, Utilisation avec: DILA(C)…, DILM(C)7..., DILM(C)9..., DILM(C)12..., DILM(C)15..., DILM(C)17..., DILM(C)25..., DILM(C)32..., DILM38..., DILMP20..., DILMP32..., DILMP45..., DILL…, DILMF8..., DILMF11..., DILMF14..., DILMF17..., DILMF25..., DILMF32..., Version: Contacts auxiliaires à montage frontal, Remarques: Éléments de contact mécaniquement liés selon IEC/EN 60947-5-1 Annexe L, dans les modules de contacts auxiliaires ainsi que dans les contacts auxiliaires intégrés des DILM 7 - DILM32, Contact auxiliaire à ouverture (non à ouverture retardée) utilisable comme contact miroir selon IEC/EN 60947-4-1 Annexe F, Nombre caractères/Exécution Nombre caractéristique: 51 E, 42, 33

Module de contacts auxiliaires, avec éléments de contact mécaniquement liés, Éléments de verrouillage selon EN 50005, Les combinaisons de la version E correspondent à EN 50011 et sont à privilégier., Le contacteur CC DILA(C)-22 ne doit être combiné qu’à des contacts auxiliaires à 2 pôles., Fonctionnement: pour applications standards, 4, Raccordement: Bornes à vis, Courant assigné d’emploi AC-15 220 V 230 V 240 V: Ie= 4 A, Courant assigné d’emploi AC-15 380 V 400 V 415 V: Ie= 4 A, Nombre de contacts F = contact à fermeture: 1 F, Nombre de contacts O = contact à ouverture: 3 O, Mode de montage: Fixation par l'avant, Utilisation avec: DILA(C)…, DILM(C)7..., DILM(C)9..., DILM(C)12..., DILM(C)15..., DILM(C)17..., DILM(C)25..., DILM(C)32..., DILM38..., DILMP20..., DILMP32..., DILMP45..., DILL…, DILMF8..., DILMF11..., DILMF14..., DILMF17..., DILMF25..., DILMF32..., Version: Contacts auxiliaires à montage frontal, Remarques: Éléments de contact mécaniquement liés selon IEC/EN 60947-5-1 Annexe L, dans les modules de contacts auxiliaires ainsi que dans les contacts auxiliaires intégrés des DILM 7 - DILM32, Contact auxiliaire à ouverture (non à ouverture retardée) utilisable comme contact miroir selon IEC/EN 60947-4-1 Annexe F, Nombre caract./Exécution Nombre caractéristique: 53E, 44, 35

Module de contacts auxiliaires, avec éléments de contact mécaniquement liés, Éléments de verrouillage selon EN 50005, Les éléments de verrouillage selon EN 50012 sont à privilégier., Les combinaisons de la version E correspondent à EN 50011 et sont à privilégier., Fonctionnement: pour applications standards, 2 pôles, Raccordement: Bornes à vis, Courant assigné d’emploi AC-15 220 V 230 V 240 V: Ie= 4 A, Courant assigné d’emploi AC-15 380 V 400 V 415 V: Ie= 2 A, Nombre de contacts O = contact à ouverture: 2 O, Mode de montage: Fixation par l'avant, Utilisation avec: DILEM-10(-G)(…), DILEM-01(-G)(…), DILEM-4(-G)(…), DILER40(-G), DILER31(-G), DILER22, DILEEM-10(-G)(…), DILEEM-01(-G)(…), DILEM12-10(-G)(…), DILEM12-01(-G)(…), Remarques: Éléments de contact mécaniquement liés selon IEC/EN 60947-5-1 Annexe L, dans les modules de contacts auxiliaires ainsi que dans les contacts auxiliaires intégrés des DILE(E)M, Contact auxiliaire à ouverture (non à ouverture retardée) utilisable comme contact miroir selon IEC/EN 60947-4-1 Annexe F, Nombre caract./Exécution Nombre caractéristique: 42 E, 33, 24 [Visualiser les propriétés]

Module de contacts auxiliaires, avec éléments de contact mécaniquement liés, Éléments de verrouillage selon EN 50012, Les éléments de verrouillage selon EN 50012 sont à privilégier., Les combinaisons de la version E correspondent à EN 50011 et sont à privilégier., Fonctionnement: pour applications standards, 4, Raccordement: Bornes à vis, Courant assigné d’emploi AC-15 220 V 230 V 240 V: Ie= 4 A, Courant assigné d’emploi AC-15 380 V 400 V 415 V: Ie= 2 A, Nombre de contacts F = contact à fermeture: 2 F, Nombre de contacts O = contact à ouverture: 2 O, Mode de montage: Fixation par l'avant, Utilisation avec: DILEM-10(-G)(…), DILEM-4(-G)(…), DILEEM-10(-G)(…), DILEM12-10(-G)(…), Remarques: Éléments de contact mécaniquement liés selon IEC/EN 60947-5-1 Annexe L, dans les modules de contacts auxiliaires ainsi que dans les contacts auxiliaires intégrés des DILER, DILE(E)M, Contact auxiliaire à ouverture (non à ouverture retardée) utilisable comme contact miroir selon IEC/EN 60947-4-1 Annexe F

Module de contacts auxiliaires, 2 s, montage en saillie, borne à boulon

Module de contacts auxiliaires, 4 s, montage en saillie, borne à boulon

Module de contacts auxiliaires, 4 O, montage en saillie, borne à boulon

Module de contacts auxiliaires, Raccordement: Bornes à vis, Nombre de contacts F = contact à fermeture: 1 F, Nombre de contacts O = contact à ouverture: 1 O, Degré de protection: IP20, Utilisation avec: DILEM-10(-G)(…), DILEM-4(-G)(…), DILEEM-10(-G)(…), DILEM12-10(-G)(…)

Module de contacts auxiliaires, 3F+1O, montage en saillie, borne à boulon
