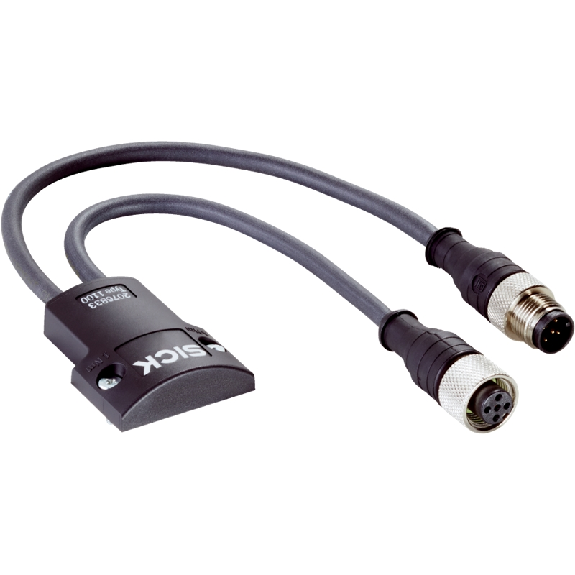

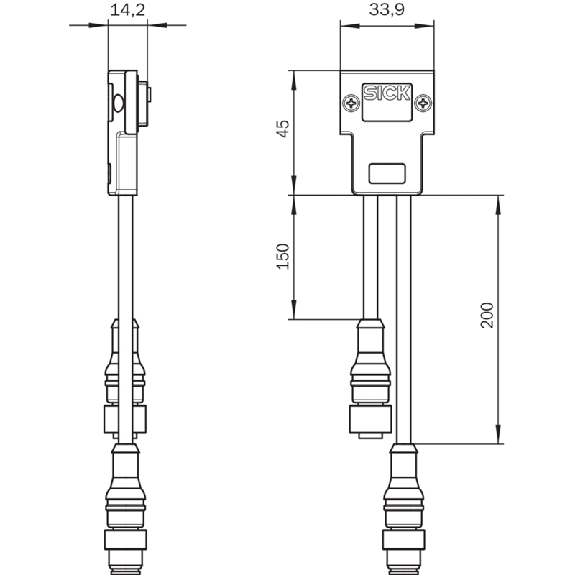

Connecteur système deTec4 SP1, M12 Mâle 5 pôles + M12 Fem 5 pôles

Connecteur / Câble de raccordement• Type: Connecteur M8 x 1, confectionnable• Raccordement A: Connecteur M8, femelle, droit, 3 pôles, codé A• Raccordement B: Borniers autosertissants CAD• Section du conducteur admissible: 0.25 .. . 0.5 mm² (x 3)• Diamètre de câble admissible: Ø 2,5 .. . 5,2 mm• Tension d'emploi Ub: 60 VDC / 60 VAC• Courant nominal (40 °C): 4,0 A• Classe de protection: IP67• Température ambiante: -25 .. . 85 °C• Homologation / conformité: EAC, WEEE

Connecteur / Câble de raccordement• Type: Connecteur M12x1• Raccordement A: Connecteur M12, femelle, droit, 5 pôles• Raccordement B: Câble 5 m

Insert à contacts décolletés à sertir • Type de contact: Femelle• Designation article: Décolletés• Nombre de contacts opérationnels: 1 - 72• Tension nominale: IEC: 250 V, UL: 600 V, CSA: 600 V• Tension de choc nominale: 2,5 kV• Courant nominal: IEC: 10 A, UL: 8,5 A, CSA : 10 A• Résistance de passage: < 3 mOhm• Contacts: Alliage cuivre, argenté / doré• Nombre de contacts: 72 + PE• Raccord à sertir: 0,14 - 2,5 mm²• Plage de température: -40°C à + 110°C, pointe +125°C • Homologations-Normes: CE / CSA / RU / VDE• Pièces / conditionnement: 5• Série: EPIC® H-DD 72

Connecteur / Câble de raccordement• Type: Connecteur M8 x 1, confectionnable• Raccordement A: Connecteur M8, femelle, droit, 3 pôles, codé A• Raccordement B: Borniers à vis (x 3)• Section du conducteur admissible: 0,14 .. . 0,5 mm²• Diamètre de câble admissible: Ø 2,5 .. . 5,0 mm• Tension de service: max . 60 V AC/DC • Courant de service par contact: max . 4 A • Dimensions (H x L x P): 45 x 12 x 12 mm• Degré de protection: IP67 lorsqu'enfiché et vissé (EN 60529)• Plage de température: -25 .. . +85 °C

Connecteur M12 en métal, 12 pôles pour taraudage M20x1,5, longueur des câbles 16 cm• Matériau corps: Métal• Nombre de pôles: 12• Filetage connecteur: M20x1,5• Longueur du câble: 16 cm
