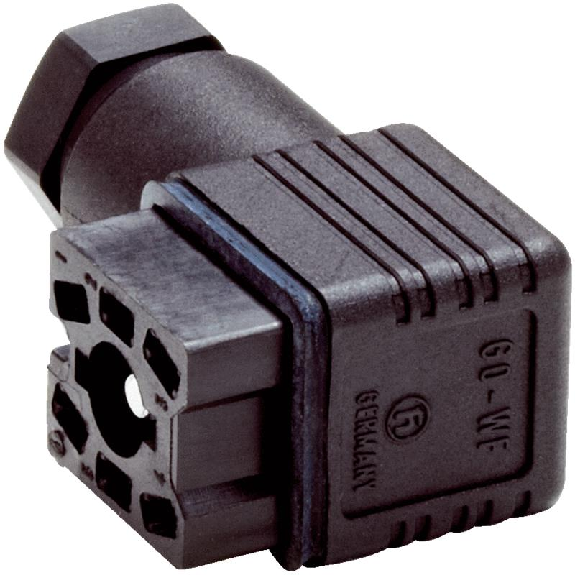

Connecteur Q6 (DC) Fem, 6 pôles, à souder

Insert STA éprouvé avec contacts à ressort• Type de contact: Lamelle• Nombre de contacts opérationnels: 1 - 6 • Raccordement: Bornes à vis• Pièces / conditionnement: 10• Homologations-Normes: RU• Série: EPIC® STA 6 à visser

Connecteur / Câble de raccordement• Type: Connecteur M12 x 1, confectionnable• Raccordement A: Connecteur M12, mâle, droit, 4 pôles, codé A• Raccordement B: Borniers à vis (x 4)• Section du conducteur admissible: 0,14 .. . 0,75 mm²• Diamètre de câble admissible: Ø 6 .. . 8 mm• Tension d'emploi Ub: 250 VDC / 250 VAC• Courant nominal (40 °C): 4,0 A• Classe de protection: IP67• Température ambiante: -40 .. . 85 °C• Homologation / conformité: cURus, EAC, WEEE

Contacts H-D 1.6 décolletés• Type de contact: Femelle• Section conducteur en mm²: 0.5 • Indice de section: 2• Surface: Ag• Longueur de dénudage (mm): 8,0 • Homologations-Normes: CSA / RU• Pièces / conditionnement: 100• Série: EPIC® H-D 1.6 contacts décolletés

Insert de connecteur H-A jusqu’à 400 V avec raccord à vis• Type de contact: Mâle• Nombre de contacts opérationnels: 17 - 32• Raccordement: Bornes à vis• Protection des bruns: -• Tension nominale: IEC: 400 V, UL: 600 V, CSA: 600 V• Tension de choc nominale: 4 kV• Courant nominal: IEC: 16 A, UL: 14 A, CSA: 16 A• Résistance de passage: 1,5 - 4 mOhm• Contacts: Alliage cuivre, argenté• Nombre de contacts: 16 + PE• Raccord à vis : 0,5 - 2,5 mm²• Longueur de dénudage: 8 mm• Matériau: PC, polycarbonate• Plage de température: -40 °C à +120 °C• Homologations-Normes: CE / VDE / cRUus• Pièces / conditionnement: 5• Série: EPIC® H-A 32

Insert de connecteur H-A jusqu’à 400 V avec raccord à vis• Type de contact: Femelle• Nombre de contacts opérationnels: 1 - 16• Raccordement: Bornes à vis• Protection des bruns: Oui• Tension nominale: IEC: 400 V, UL: 600 V, CSA: 600 V• Tension de choc nominale: 4 kV• Courant nominal: IEC: 16 A, UL: 14 A, CSA: 16 A• Résistance de passage: 1,5 - 4 mOhm• Contacts: Alliage cuivre, argenté• Nombre de contacts: 16 + PE• Raccord à vis : 0,5 - 2,5 mm²• Longueur de dénudage: 8 mm• Matériau: PC, polycarbonate• Plage de température: -40 °C à +120 °C• Homologations-Normes: CE / VDE / cRUus• Pièces / conditionnement: 5• Série: EPIC® H-A 16

Insert standard éprouvé pour un montage facile, 16 pôles• Type: Raccord à vis H-BE 16• Type de contact: Mâle• Brin de protection: Oui • Nombre de contacts opérationnels: 1 - 16• Homologations-Normes: CE / cRUus / Testé VDE• Pièces / conditionnement: 5• Série: EPIC® H-BE 16 à visser

Insert pour courants élevés, 6 pôles• Type: Raccord à vis H-BS 6 • Type de contact: Femelle• Brin de protection: Oui• Nombre de contacts opérationnels: 1 - 6 • Homologations-Normes: CE / CSA / cRUus / Testé VDE• Pièces / conditionnement: 5• Série: EPIC® H-BS 6

Connecteur / Câble de raccordement• Type: Connecteur M8 x 1, confectionnable• Raccordement A: Connecteur M8, mâle, coudé, 3 pôles• Raccordement B: Bornes avec picots à souder (x 3)• Section du conducteur admissible: max . 0.25 mm²• Diamètre de câble admissible: Ø 3,5 .. . 5,0 mm• Tension de service: max . 60 V AC/DC• Courant de service par contact: max . 4 A• Dimensions (H x L x P): 34,5 x 12 x 12 mm• Degré de protection: IP67 lorsqu'enfiché et vissé (EN 60529)• Plage de température: -25 .. . +85 °C

Connecteur pour électrovannes / Câble de raccordement• Type: Forme BI 11 mm, 24VAC/DC avec LED• Raccordement A: Connecteur forme BI 11 mm, noir• Raccordement B: Extrémité de câble libre• Câble: 2.00 m, PUR/PVC, 3 fils (3 x 0,75 mm²), gris• Compatible chaînes porte-câbles: Oui (2 Mio.), 5 m/s²• Tension de service: 24 V AC ±20% / DC ±25%• Courant de service par contact: max . 4 A• Degré de protection: IP67 (selon EN 60529)• Plage de températures (fixe): -30...+80 °C• Plage de températures (mobile): -5...+80 °C

Connecteur / Câble de raccordement• Type: Connecteur M8 x 1, confectionnable• Raccordement A: Connecteur M8, femelle, droit, 4 pôles, codé-A• Raccordement B: Technologie autodénudante IDC (x 4)• Section du conducteur admissible: 0,14 .. . 0,34 mm²• Diamètre de câble admissible: Ø 2,5 .. . 5,1 mm• Tension de service: max . 32 V AC/DC• Courant de service par contact: max . 4 A• Dimensions (H x L x P): 42.5 x 11.8 x 11.8 mm• Degré de protection: IP67 lorsqu'enfiché et vissé (EN 60529)• Plage de température: -25 .. . +85 °C

Connecteur / Câble de raccordement• Type: Connecteur M12 x 1, confectionnable• Raccordement A: Connecteur M12, mâle, droit, 5 pôles• Raccordement B: Borniers à vis (x 5)• Section du conducteur admissible: max . 0,75 mm²• Diamètre de câble admissible: Ø 4 .. . 6 mm, Pg7• Tension de service: max . 60 V AC/DC• Courant de service par contact: max . 4 A; max . 3 A (UL-Recognized)• Dimensions (H x L x P): 54 x 20 x 20 mm• Degré de protection: IP67 lorsqu'enfiché et vissé (EN 60529)• Plage de température: -40 .. . +85 °C

Connecteur / Câble de raccordement• Type: Connecteur en Y: M12, 5 pôles -> 2xM12, 4 pôles• Raccordement A: Connecteur M12, mâle, droit, 5 pôles• Raccordement B: Connecteur M12, femelle, droit, 4 pôles• Raccordement C: Connecteur M12, femelle, droit, 4 pôles• Tension de service: max . 60 V AC/DC• Courant de service par contact: max . 4 A• Degré de protection: IP67 (EN 60529)• Plage de température: -25...+85 °C

Connecteur / Câble de raccordement• Type: Connecteur pour série FX-3xx • Raccordement A: Connecteur pour série FX-3xx • Raccordement B: Câble 5.00 m
