Connect.M8-F-Axial,3 p,Field attach.

Connecteur pour électrovannes / Câble de raccordement• Type: Double valve, forme A 18mm, LED et antiparasitage• Raccordement Aa: Connecteur forme A 18mm• Raccordement Ab: Connecteur forme A 18mm• Raccordement B: Extrémité de câble libre• Câble: 3.00 m, PUR/PVC, 4 fils (4 x 0,75mm²), noir• Câble entre connecteurs: Longueur 200 mm• Compatible chaines porte-câbles: Oui (2 Mio), 5 m/s²• Tension de service: 24 V AC ±20% / DC ±25%• Courant de service par contact: max . 4 A• Degré de protection: IP67 lorsqu'enfiché et vissé (EN 60529)• Plage de températures (fixe): -30...+80 °C• Plage de températures (mobile): -5...+80 °C

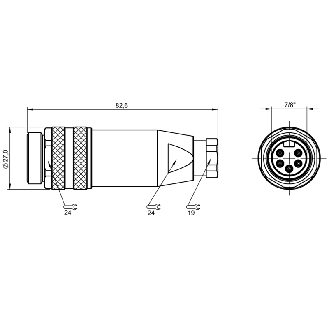

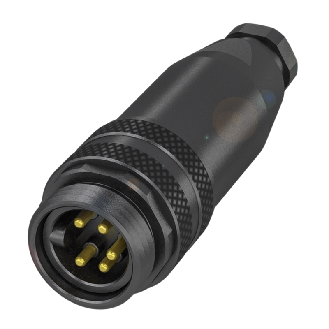

Connecteur / Câble de raccordement• Type: Connecteur 7/8"-16 UN• Raccordement A: Connecteur 7/8", mâle, droit, 5 pôles• Raccordement B: Bornes à vis (x 5) • Section du conducteur admissible: 0.14 .. . 1.5 mm²• Diamètre de câble admissible: Ø 8 .. . 10 mm• Blindage: Non blindé• Tension d'emploi Ub: 600 VDC / 600 VAC• Courant nominal (40 °C): 9.0 A• Classe de protection: IP67• Température ambiante: -25...85 °C

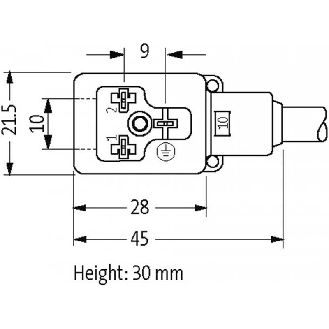

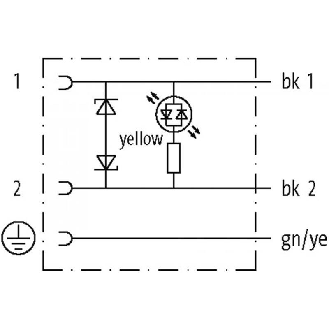

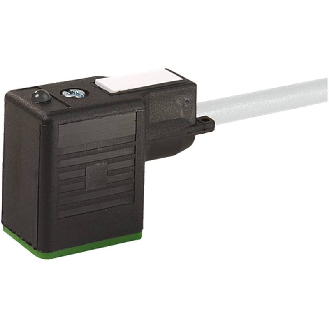

Connecteur pour électrovannes / Câble de raccordement• Type: Forme B 10 mm, 24VAC/DC avec LED et antiparasitage• Raccordement A: Connecteur forme B 10 mm, noir• Raccordement B: Extrémité de câble libre• Câble: 15.00 m, PVC, 3 fils (3 x 0,75 mm²), gris• Compatible chaines porte-câbles: Non• Tension de service: max . 24 V AC/DC• Courant de service par contact: max . 4 A• Degré de protection: IP67 (selon EN 60529)• Plage de températures (fixe): -30...+70 °C• Plage de températures (mobile): -5...+70 °C

Connecteur d'îlot de vannes Power Aux• Utilisation: Festo avec connecteur femelle Sub-D, 25 pôles, GND sur broche 25, Bosch Rexroth LS04, Bürkert Typ 8640• Interface: IO-Link 1.1• Vitesse de transmission: COM2 (38,4 kbauds) • Cycle des données de processus min.: 3.5 ms• Données de processus OUT: 4 octets • Sorties, nombre: 24 • Fonction: Connexion 4 pôles, Power Aux via broche 2• Connexion (COM 1): M12x1-Connecteur mâle, 5-polaire, A-codé• Longueur de câble L: 0.6 m• Tension d'emploi Ub: 18...30,2 VDC• Dimensions: 53 mm x 61 mm x 12.5 mm• Matériau du boîtier: PA• Classe de protection: IP40 à l'état enfiché• Température ambiante: -5...55 °C

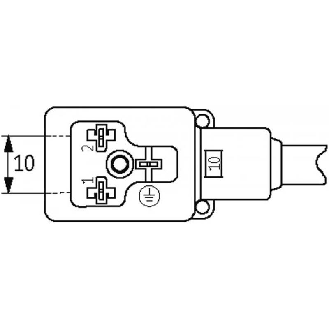

Connecteur pour électrovannes / Câble de raccordement• Type: Forme BI 11 mm, surmoulé• Raccordement A: Connecteur forme BI 11 mm, 180°, coudé, 3 pôles • Raccordement B: Extrémité de câble libre• Câble: 2.00 m, PVC, 3 fils (3 x 0.50 mm²), gris• Corps de poignée: TPU, gris• Visualisation d'état: LED jaune • Circuit de protection: Diode de suppression • Tension d'emploi Ub: 24 VDC / 24 VAC• Courant nominal (40 °C): 4.0 A• Classe de protection: IP67• Température de câble, pose fixe: -40...105 °C• Température de câble, pose flexible: -5...105 °C• Homologation / conformité: CE, EAC, WEEE :

Connector Female M12 90° c/led PNP NO-NC 4 poles câble PVC 10m
