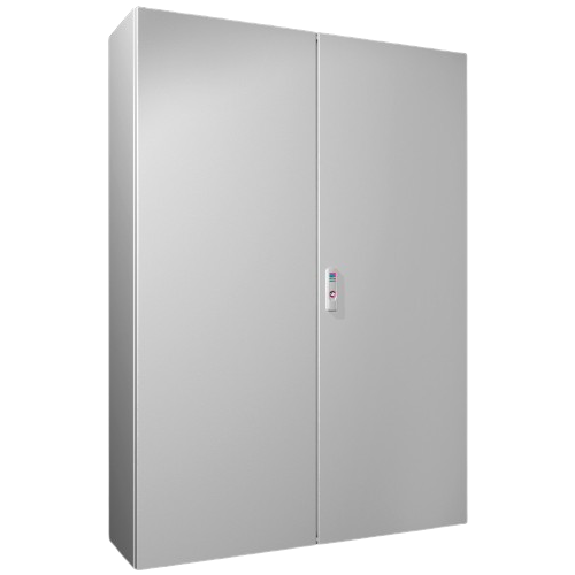

AX Coffret électrique, LHP : 1000x1400x300 mm, en tôle d'acier, avec plaque de montage, à deux portes, avec système de verrouillage à 3 points

Pour la conception de commandes moteur intégrées, Schneider Electric propose, au sein de la gamme Tesys des coffrets pour associer, par exemple un disjoncteur Tesys GV et un contacteur TeSys LC1D Ce coffret vide offre toutes les facilités pour un assemblage efficace de la commande avec son bornier triphasé et son emplacement en façade pour les boutons de commande Cette façade peut recevoir des auxiliaires de commandes, comme un bouton-poussoir d'urgence (jaune et rouge) pour la commande sécuritaire de la coupure de l'alimentation moteur Gamme TeSys Type de produit ou équipement Boîtier Nom de l'appareil GV2MC Catégorie d'accessoire / de pièce détachée Accessoires de montage Accessoires associés GV2ME Type de boîtier Montage en surface Complémentaires Emplacement de montage auxiliaire Gauche Droite poids 0,3 kg Environnement Degré de protection IP IP55 Caractéristique d'environnement Standard Certifications du produit UKCA Emballage Type d'emballage 1 PCE Nb produits dans l'emballage 1 1 Hauteur de l'emballage 1 10,000 cm Largeur de l'emballage 1 10,000 cm Longueur de l'emballage 1 15,500 cm Poids de l'emballage 1 294,000 g Type d'emballage 2 S04 Nb produits dans l'emballage 2 27 Hauteur de l'emballage 2 30,000 cm Largeur de l'emballage 2 40,000 cm Longueur de l'emballage 2 60,000 cm Poids de l'emballage 2 8,662 kg Type d'emballage 3 P06 Nb produits dans l'emballage 3 108 Hauteur de l'emballage 3 75,000 cm Largeur de l'emballage 3 60,000 cm Longueur de l'emballage 3 80,000 cm Poids de l'emballage 3 45,800 kg

Boîtier de jonction électrique - KX - tôle d'acier - L200 H150 P120 - IP66 - livré avec un couvercle en tôle d'acier, sans plaque de montage et sans plaque passe-câbles

Coffret électrique - KX - Acier - 1 Porte - Angle d'ouverture 180° - L380 H300 P155 - IP66 - livré avec plaque de montage en tôle d'acier - Serrure à panneton double de 3 mm

Coffret électrique - KX - Acier - 1 Porte - Angle d'ouverture 180° - L200 H400 P120 - IP66 - livré avec plaque de montage en tôle d'acier - Serrure à panneton double de 3 mm

Coffret électrique - AX, en tôle d'acier, avec plaque de montage, à une porte, deux serrures à came • Largeur: 400 mm • Hauteur: 500 mm • Profondeur: 210 mm • Dimensions de la plaque de montage (L x H): 350 mm x 475 mm • Matériau de base: Tôle d'acier • Couleur: RAL 7035 • Nombre de portes: 1 • Charnières réversibles: Oui • Nombre de serrures: 2 • Plaque passe-câbles: Taille: 2 (Nombre: 1) • Indice de protection: IP 66 • Poids: 12,1 kg • Unité d'emballage: 1 p. • Composition de la livraison - Coffret avec porte(s) - Plaque(s) passe-câbles dans la base du coffret - Plaque de montage - Bandeau perforé de porte - Serrure : panneton double de 3 mm

Coffret électrique - KX - Acier - 1 Porte - Angle d'ouverture 180° - L300 H600 P155 - IP66 - livré avec plaque de montage en tôle d'acier - Serrure à panneton double de 3 mm

Coffret électrique - AX, en tôle d'acier, avec plaque de montage, à une porte, une serrure à came • Largeur: 600 mm • Hauteur: 380 mm • Profondeur: 210 mm • Dimensions de la plaque de montage (L x H): 550 mm x 355 mm • Matériau de base: Tôle d'acier • Couleur: RAL 7035 • Nombre de portes: 1 • Charnières réversibles: Oui • Nombre de serrures: 1 • Plaque passe-câbles: Taille: 4 (Nombre: 1) • Indice de protection: IP 66 • Poids: 14,4 kg • Unité d'emballage: 1 p. • Composition de la livraison - Coffret avec porte(s) - Plaque(s) passe-câbles dans la base du coffret - Plaque de montage - Bandeau perforé de porte - Serrure : panneton double de 3 mm

Coffret électrique - AX, en tôle d'acier, avec plaque de montage, à une porte, deux serrures à came • Largeur: 600 mm • Hauteur: 600 mm • Profondeur: 250 mm • Dimensions de la plaque de montage (L x H): 550 mm x 575 mm • Matériau de base: Tôle d'acier • Couleur: RAL 7035 • Nombre de portes: 1 • Charnières réversibles: Oui • Nombre de serrures: 2 • Plaque passe-câbles: Taille: 4 (Nombre: 1) • Indice de protection: IP 66 • Poids: 23,4 kg • Unité d'emballage: 1 p. • Composition de la livraison - Coffret avec porte(s) - Plaque(s) passe-câbles dans la base du coffret - Plaque de montage - Bandeau perforé de porte - Serrure : panneton double de 3 mm

Coffret électrique - AX, en tôle d'acier, avec plaque de montage, à une porte, deux serrures à came • Largeur: 600 mm • Hauteur: 760 mm • Profondeur: 210 mm • Dimensions de la plaque de montage (L x H): 550 mm x 735 mm • Matériau de base: Tôle d'acier • Couleur: RAL 7035 • Nombre de portes: 1 • Charnières réversibles: Oui • Nombre de serrures: 2 • Plaque passe-câbles: Taille: 4 (Nombre: 1) • Indice de protection: IP 66 • Poids: 29,5 kg • Unité d'emballage: 1 p. • Composition de la livraison - Coffret avec porte(s) - Plaque(s) passe-câbles dans la base du coffret - Plaque de montage - Bandeau perforé de porte - Serrure : panneton double de 3 mm

Coffret électrique - AX, en tôle d'acier, avec plaque de montage, à une porte, deux serrures à came • Largeur: 800 mm • Hauteur: 600 mm • Profondeur: 300 mm • Dimensions de la plaque de montage (L x H): 750 mm x 575 mm • Matériau de base: Tôle d'acier • Couleur: RAL 7035 • Nombre de portes: 1 • Charnières réversibles: Oui • Nombre de serrures: 2 • Plaque passe-câbles: Taille: 5 (Nombre: 1) • Indice de protection: IP 66 • Poids: 34,2 kg • Unité d'emballage: 1 p. • Composition de la livraison - Coffret avec porte(s) - Plaque(s) passe-câbles dans la base du coffret - Plaque de montage - Bandeau perforé de porte - Serrure : panneton double de 3 mm

Coffret électrique - AX, en tôle d'acier, avec plaque de montage, à une porte, deux serrures à came • Largeur: 800 mm • Hauteur: 1 000 mm • Profondeur: 300 mm • Dimensions de la plaque de montage (L x H): 745 mm x 975 mm • Matériau de base: Tôle d'acier • Couleur: RAL 7035 • Nombre de portes: 1 • Charnières réversibles: Oui • Nombre de serrures: 2 • Plaque passe-câbles: Taille: 5 (Nombre: 2) • Indice de protection: IP 66 • Poids: 16,6 kg • Unité d'emballage: 1 p. • Composition de la livraison - Coffret avec porte(s) - Plaque(s) passe-câbles dans la base du coffret - Plaque de montage - Bandeau perforé de porte - Serrure : panneton double de 3 mmm

Coffret électrique - AX, en tôle d'acier, avec plaque de montage, à une porte, avec système de verrouillage à 3 points • Largeur: 600 mm • Hauteur: 1 200 mm • Profondeur: 300 mm • Dimensions de la plaque de montage (L x H): 545 mm x 1.175 mm • Matériau de base: Tôle d'acier • Couleur: RAL 7035 • Nombre de portes: 1 • Charnières réversibles: Oui • Plaque passe-câbles: Taille: 7 (Nombre: 1) • Indice de protection: IP 66 • Poids: 50 kg • Unité d'emballage: 1 p. • Composition de la livraison - Coffret avec porte(s) - Plaque(s) passe-câbles dans la base du coffret - Plaque de montage - Bandeau perforé de porte - Serrure : panneton double de 3 mm

Coffret électrique - AX, en polyester avec porte pleine • Largeur: 500 mm • Hauteur: 500 mm • Profondeur: 300 mm • Dimensions de la plaque de montage (L x H): 405 mm x 425 mm • Matériau de base: Plastique • Couleur: Proche RAL 7035 • Angle d'ouverture de la porte: 130° • Nombre de serrures: 2 • Indice de protection: IP 66 • Poids: 14,5 kg • Unité d'emballage: 1 p. • Composition de la livraison - Coffret avec porte montée sur charnières, monobloc, dispositif de verrouillage à panneton double de 3 mm - Porte avec charnières à droite, sens d'ouverture réversible - Plaque de montage - Double étanchéité sur les bords inférieur et supérieur de la porte avec baguette de protection antipluie intégrée

Coffret électrique - AX, en polyester avec porte pleine • Largeur: 800 mm • Hauteur: 1 000 mm • Profondeur: 300 mm • Dimensions de la plaque de montage (L x H): 705 mm x 925 mm • Matériau de base: Plastique • Couleur: Proche RAL 7035 • Angle d'ouverture de la porte: 130° • Nombre de serrures: 3 • Indice de protection: IP 66 • Poids: 38,7 kg • Unité d'emballage: 1 p. • Composition de la livraison: - Coffret avec porte montée sur charnières, monobloc, dispositif de verrouillage à panneton double de 3 mm - Porte avec charnières à droite, sens d'ouverture réversible - Plaque de montage - Double étanchéité sur les bords inférieur et supérieur de la porte avec baguette de protection antipluie intégrée
