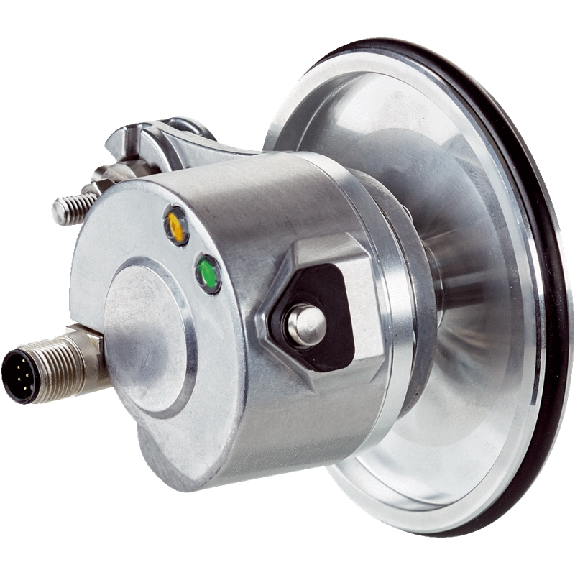

Codeur inc. à roue mesureuse 300mm, 2048i/t 5-30Vdc HTL/TTL

Codeur à roue mesureuse• Circonférence de la roue: 300 mm• Surface d’une roue mesureuse: Joint torique NBR70• Interface de communication: Incrémental / HTL• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Résolution max.: 218,45• Série: DFV60

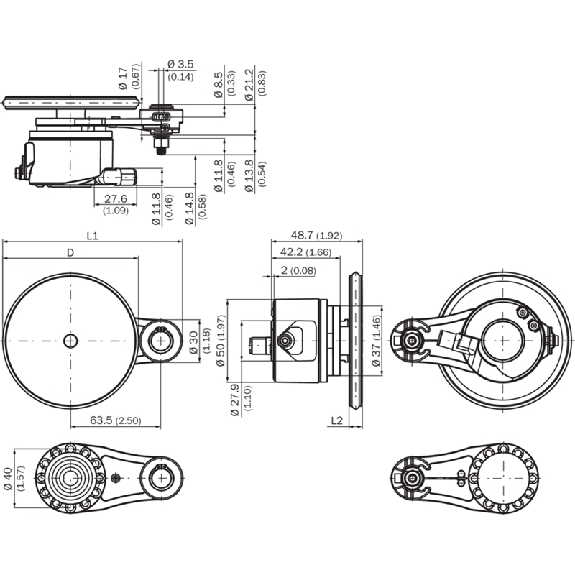

Codeur à roue mesureuse• Circonférence de la roue: 200 mm• Surface d’une roue mesureuse: Joint torique NBR70• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 7 V .. . 30 V• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Résolution max.: 10• Version bras à ressort: Bras à ressort de 63,5 mm, codeur côté montage, 1 roue mesureuse• Série: DBV50 Core

Codeur à roue mesureuse• Circonférence de la roue: 200 mm• Surface d’une roue mesureuse: Fraisage croisé en aluminium• Version bras à ressort: Bras à ressort de 69,5 mm• Codeur monté: DBS50 Core, DBS50E-SKAPA2000• Résolution en impulsions/mm: 10• Interface de communication: 4,5 V .. . 5,5 V, incrémental, TTL, RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Raccordement: Câble, 8 fils, avec connecteur mâle, M12, 8 pôles, universel, 1,5 m• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +60 °C• Série: DKV60

Codeur à roue mesureuse• Circonférence de la roue: 300 mm• Surface d’une roue mesureuse: Joint torique NBR70• Interface de communication: Incrémental / TTL / HTL• Tension d'alimentation: 4,5 V .. . 32 V• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Résolution max.: 218,45• Série: DFV60

Codeur à roue mesureuse• Circonférence de la roue: 200 mm• Surface d’une roue mesureuse: Joint torique NBR70• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Câble, 8 fils, avec connecteur M12, mâle, 8 pôles, universel, 0,5 m• Résolution max.: 10• Version bras à ressort: Bras à ressort de 63,5 mm, codeur côté montage, 1 roue mesureuse• Série: DBV50 Core

Codeur à roue mesureuse• Circonférence de la roue: 1000 mm• Surface d’une roue mesureuse: Fraisage croisé en aluminium• Interface de communication: 10 V .. . 30 V, incrémental, HTL, Push pull• Tension d'alimentation: 10 V .. . 30 V• Codeur monté: DBS50 Core, DBS50E-SKEPA0200• Mode de raccordement: Câble, 8 fils, avec connecteur mâle, M12, 8 pôles, universel, 1,5 m• Résolution en impulsions/mm: 1• Version bras à ressort: Bras à ressort de 69,5 mm• Série: DKV60

Codeur incrémental• Format: Ø 50 mm• Interface mécanique: Arbre plein, bride de serrage 3xM3• Diamètre de l'axe: 8 mm• Interface de communication: 7 V .. . 30 V, HTL, Push pull• Mode de raccordement: Câble, 8 fils, universel, 0,5 m, PVC• Impulsions par tour: 2.048• Programmable/configurable: Non• Matériau, arbre: Acier inoxydable• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +85 °C, –35 °C .. . +95 °C sur demande• Série: DBS50 Core

Codeur à roue mesureuse• Circonférence de la roue: 2000 mm• Surface d’une roue mesureuse: Fraisage croisé en aluminium• Interface de communication: 10 V .. . 30 V, incrémental, HTL, Push pull• Tension d'alimentation: 10 V .. . 30 V• Codeur monté: DBS50 Core, DBS50E-SKEPA0200• Mode de raccordement: Câble, 8 fils, avec connecteur mâle, M12, 8 pôles, universel, 1,5 m• Résolution en impulsions/mm: 1• Version bras à ressort: Bras à ressort de 69,5 mm• Série: DKV60

Codeur à roue mesureuse• Circonférence de la roue: 200 mm• Surface d’une roue mesureuse: Fraisage croisé en aluminium• Interface de communication: 10 V .. . 30 V, incrémental, HTL, Push pull• Tension d'alimentation: 10 V .. . 30 V• Codeur monté: DBS50 Core, DBS50E-SKEPA0200• Mode de raccordement: Câble, 8 fils, avec connecteur mâle, M12, 8 pôles, universel, 1,5 m• Résolution en impulsions/mm: 1• Version bras à ressort: Bras à ressort de 69,5 mm• Série: DKV60

Codeur incrémental• Taille (bride): ø105 mm• Signaux de sortie: K1, K2, K0• Nombre d'impulsions: 2048• Alimentation: 9...30 VDC• Étage de sortie: HTL avec signaux inversés• Système d'étanchéité: Protection contre l'humidité• Diamètre de l'axe: Axe creux non traversant ø16 mm• Raccordement: Couvercle de bornes, axial• Matière:- Boîtier: fonte d'aluminium- Axe: inox• Protection EN 60529: IP66• Température d'utilisation: -40...+100 °C• Série: HOG 10

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 15 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Impulsions par tour: 2.048• Programmable/configurable: Non• Matériau, arbre: Métal• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium moulé sous pression• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: 0 °C .. . +85 °C• Série: DFS60

Codeur incrémental• Format: Ø 50 mm• Interface mécanique: Arbre plein, bride de serrage 3xM3• Diamètre de l'axe: 8 mm• Interface de communication: 4,5 V .. . 5,5 V, TTL, RS-422• Mode de raccordement: Câble, 8 fils, universel, 5 m• Impulsions par tour: 2.048• Programmable/configurable: Non• Matériau, arbre: Acier inoxydable• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +85 °C• Série: DBS50 Core

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4• Caractéristiques de l´axe: ø10 x 20 mm, avec méplat• Indice de protection: IP65• Raccordement: Câble radial, 1 m• Alimentation: 5 VDC• Etage de sortie: TTL/RS422, 6 canaux• Nombre d’impulsions: 2 048 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Format: Ø 50 mm• Interface mécanique: Arbre plein, bride de serrage 3xM3• Diamètre de l'axe: 8 mm• Interface de communication: 7 V .. . 30 V, HTL, Push pull• Mode de raccordement: Câble, 8 fils, universel, 5 m• Impulsions par tour: 2.048• Programmable/configurable: Non• Matériau, arbre: Acier inoxydable• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +85 °C• Série: DBS50 Core

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 14 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Impulsions par tour: 2.048• Programmable/configurable: Non• Matériau, arbre: Acier inoxydable • Matériau, boîtier: Aluminium • Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: –20 °C .. . +85 °C• Type de bride / bras de couple: Support de couple bilatéral, trou oblong, cercle de trou 63 mm - 83 mm• Série: DBS60 Core
