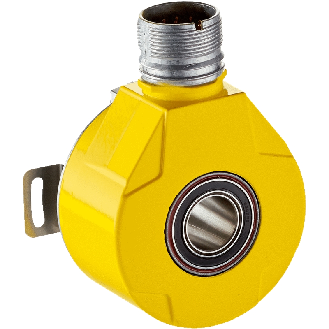

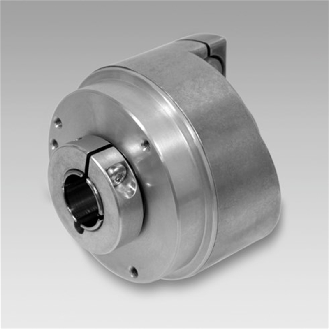

Codeur inc. Ø60mm Axe trav. 5/8" 1000i/t 4.5-30V TTL/HTL C1.5m

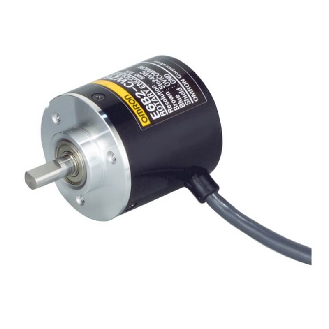

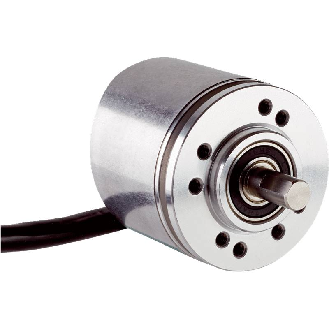

Codeur incrémental, standard Ø40 mm, axe plein 6 mm, 100 kHz, sortie A/B/Z, 1000 impulsions/tour, 5-24 Vc.c., sortie NPN collecteur ouvert, câble 2 m

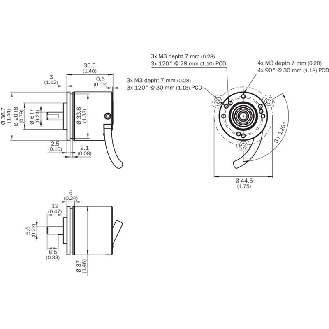

Codeur incrémental• Format: Ø 36 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 6 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 7 V .. . 27 V• Mode de raccordement: Câble, 5 fils, universel, 1,5 m• Impulsions par tour: 2.048• Programmable/configurable: Non• Matériau, arbre: Acier inoxydable• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium • Indice de protection: IP65 • Plage de température de fonctionnement: –20 °C .. . +70 °C• Série: DBS36 Core

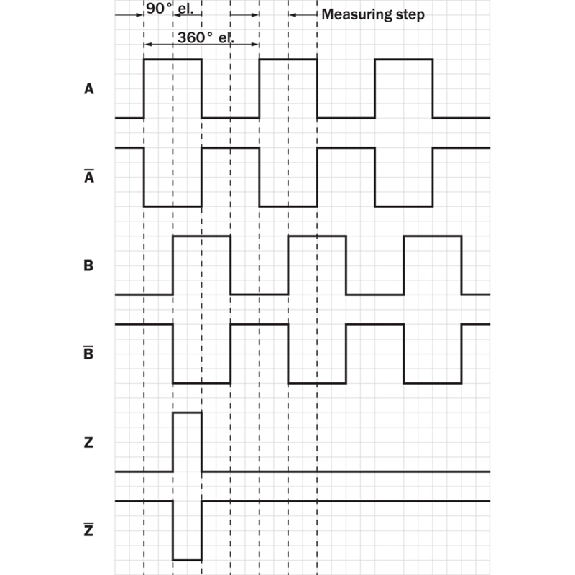

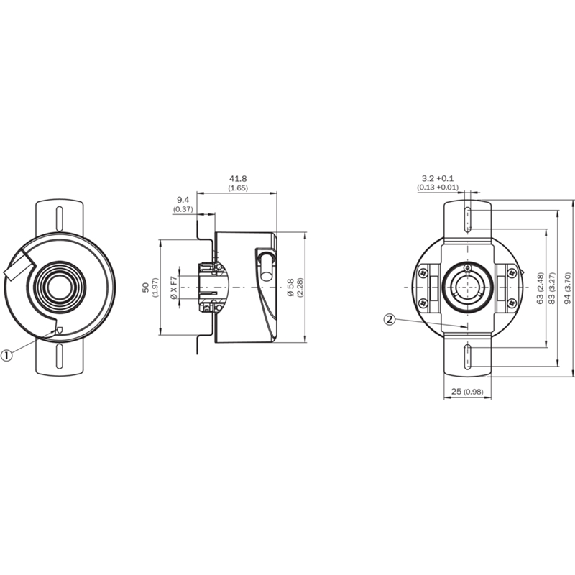

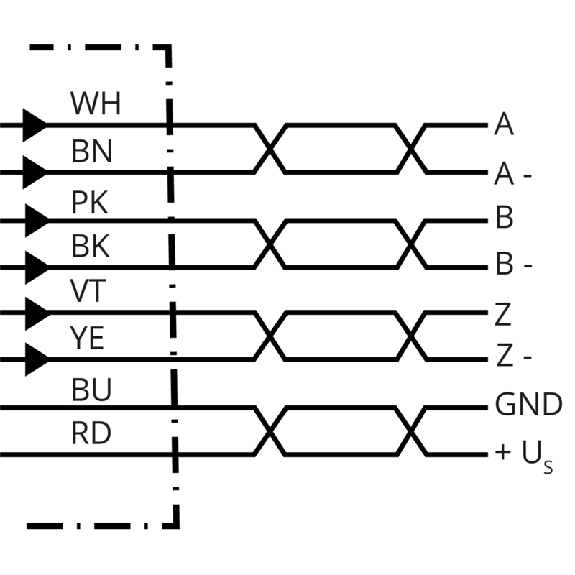

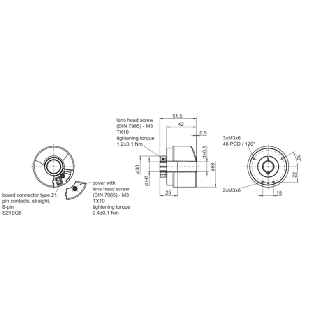

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 15 mm• Interface électrique: 4,5 V .. . 5,5 V, TTL/RS422• Plage de tension: 4,5-5,5Vdc• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Impulsions par tour: 4.096• Fréquence max . de sortie: 600 kHz • Signal de référence, position: 90°, liaison électrique, logique avec A et B • Programmable/configurable: non• Matériau, arbre: Métal• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium moulé sous pression• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: –40 °C .. . +100 °C

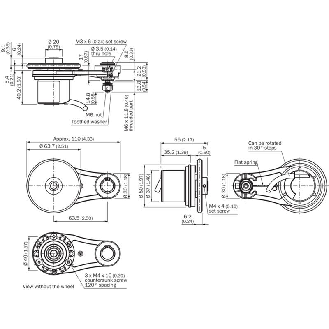

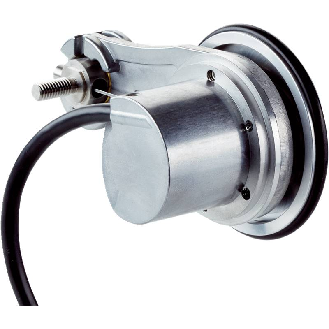

Codeur à roue mesureuse• Circonférence de la roue: 200 mm• Surface d’une roue mesureuse: Joint torique NBR70• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 7 V .. . 30 V• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Résolution max.: 10• Version bras à ressort: Bras à ressort de 63,5 mm, codeur côté montage, 1 roue mesureuse• Série: DBV50 Core

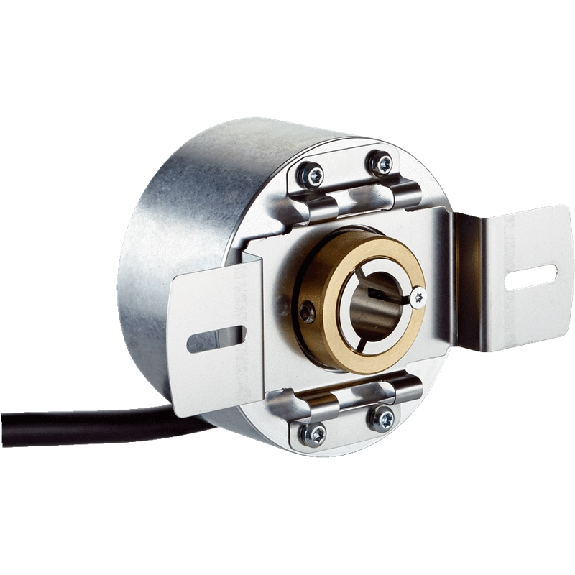

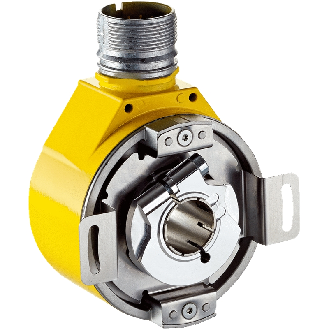

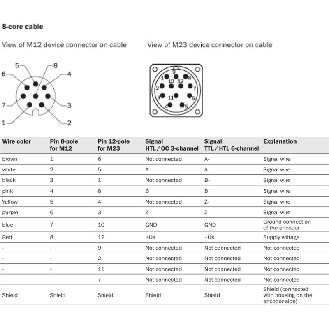

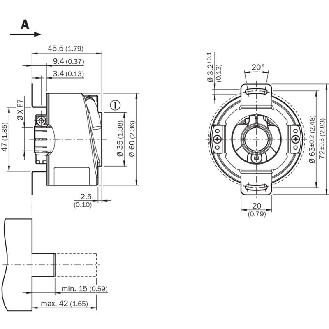

Codeur incrémental programmable• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d’axe: Axe creux traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø14 mm, bague de serrage coté bride• Indice de protection: IP67• Raccordement: Embase radiale mâle M12, 8 points, sens anti-horaire• Alimentation: 4,75-30 VDC• Etage de sortie: TTL/RS422, 6 voies (Vout = 5 VDC) - Réglage d’usine• Nombre d’impulsions programmable: 1...65536 imp/tour programmable, 1024 (réglage d’usine)• Température d’utilisation: -40...+100 °C• Points forts: Programmation: résolution, sens de rotation, position du top zéro, niveau signal de sortie

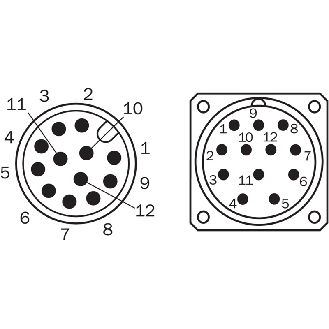

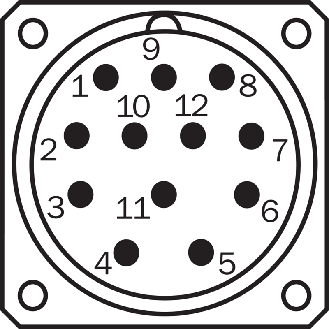

Système Feedback-moteur rotatif HIPERFACE®• Type: Autonome• Modèle: Absolu multitours• Interface de communication: HIPERFACE®• Périodes sin/cos par tour: 1.024• Système de sécurité: non• Interface mécanique: Axe creux non traversant, 15 mm• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Technologie: Optique• Série: SFS/SFM60
