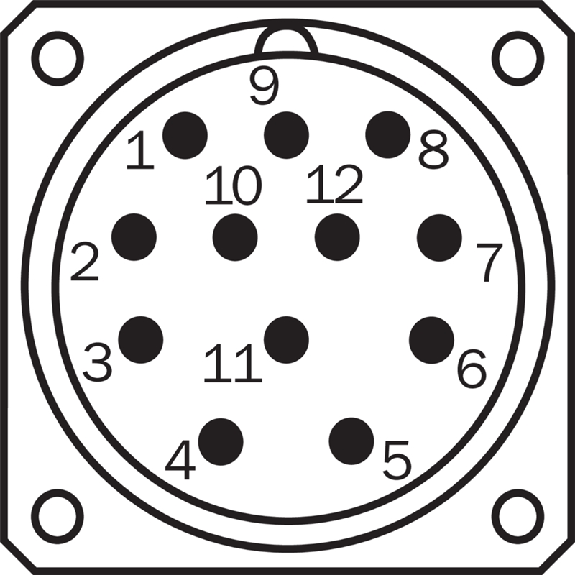

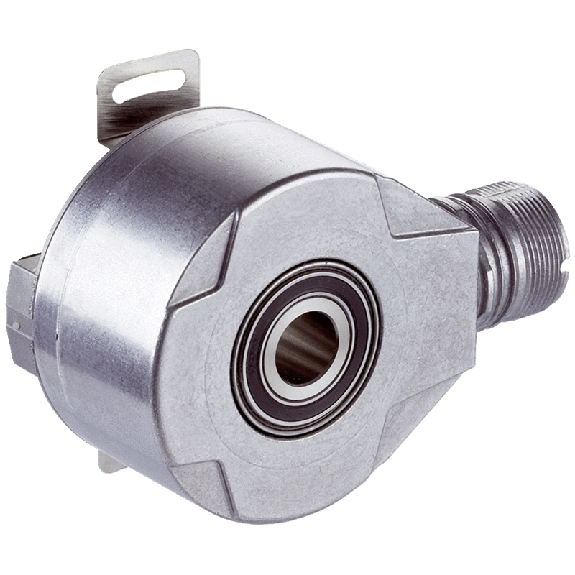

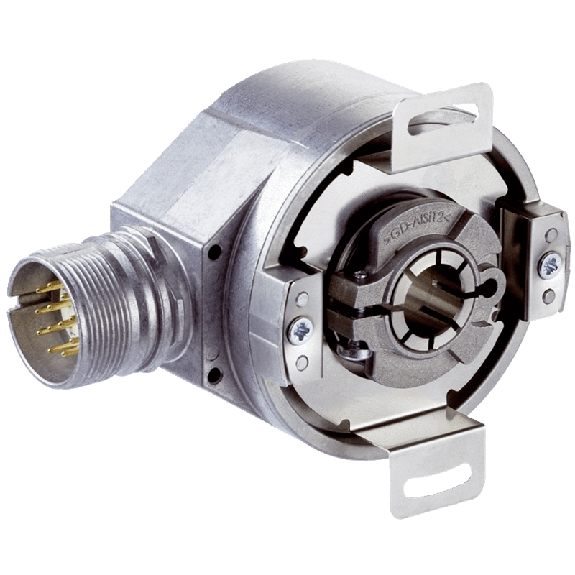

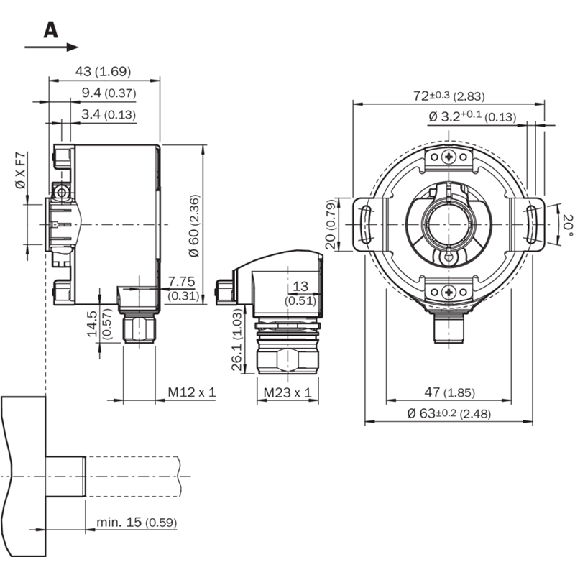

Codeur inc. Ø60mm Axe trav. 15mm 4096i/t 4,5-5,5V TTL/RS422 M23 12P

Codeur incrémental, robuste 100 kHz, sortie A/B/Z, 500 impulsions/tour, 5-24 Vc.c., sortie NPN collecteur ouvert, câble 2 m

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride synchro• Diamètre de l'axe: 6 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Impulsions par tour: 360• Programmable/configurable: Non• Série: DFS60

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø12 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 1 024 imp/tour• Température d’utilisation: -40...+85 °C

Codeur de sécurité• Niveau d'intégrité de la sécurité: SIL3 (CEI 61508), SILCL3 (CEI 62061)• Niveau de performance: PL e (EN ISO 13849-1)• Version monotour ou multitours: Multitours• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 15 mm, avec rainure de clavette• Interface de communication détail: SSI + Sin/Cos• Résolution max.: 18 bit x 12 bit (262.144 x 4.096)• Programmable/configurable: Oui• Mode de raccordement: Connecteur mâle, M23, 12 pôles, radial• Tension d'alimentation: 4,5 .. . 32 V• Matériau, boîtier: Aluminium moulé sous pression• Indice de protection: IP65 (CEI 60529)• Température de fonctionnement: –30 °C .. . +95 °C• Série: AFS/AFM60S Pro

Codeur absolu• Version du codeur: Multitours• Résolution max.: 18 bit x 12 bit (262.144 x 4.096)• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: EtherCAT®, CoE (CAN over EtherCAT®)• Mode de raccordement: Connecteur mâle, 1 x M12, 4 pôles, axial, Connecteur femelle, 2 x M12, 4 pôles, axial• Programmable/configurable: Via l’outil d’ingénierie API• Série: AFS/AFM60 EtherCAT®

Codeur absolu• Version du codeur: Monotour• Nombre de pas max . par tour: 256 (8 bit)• Interface mécanique: Arbre plein, bride synchro• Diamètre de l'axe: 6 mm• Interface de communication: Parallèle• Type de code: Gray• Mode de raccordement: Câble, 22 fils, radial, 3 m• Tension d'alimentation: 10-32Vdc• Indice de protection: IP65• Série: ARS60 SSI/Parallel
