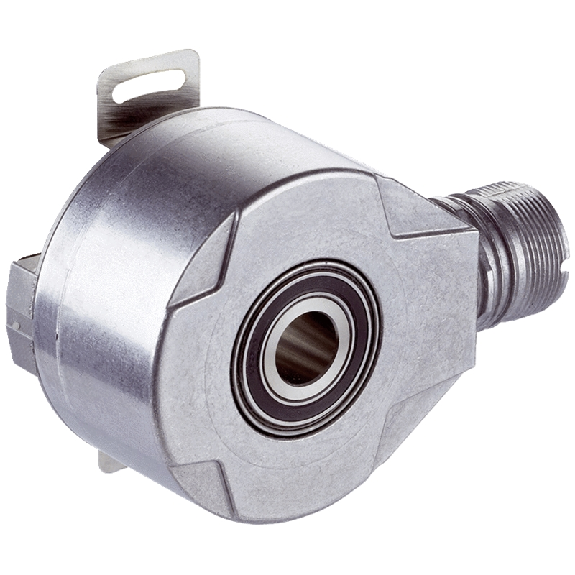

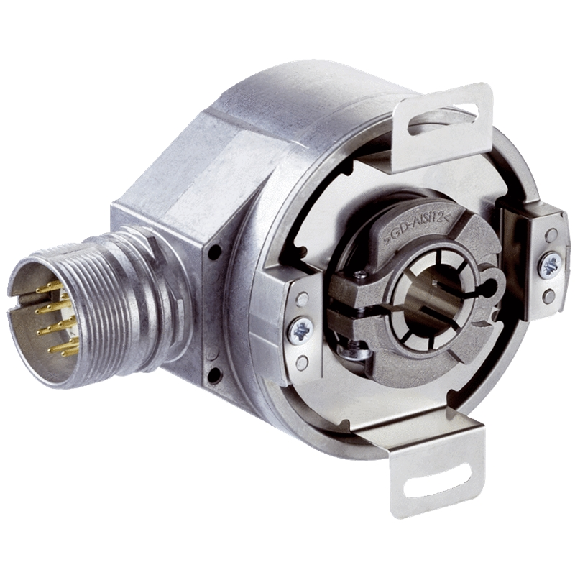

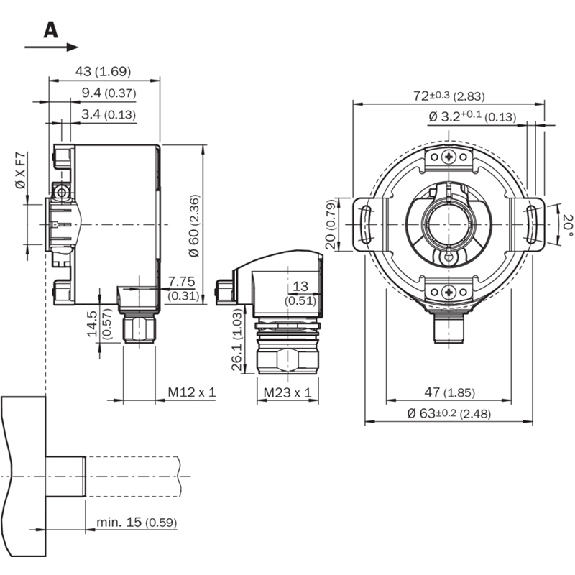

Codeur inc. Ø60mm Axe trav. 14mm 1024i/t 10-32V HTL/Push pull M23 12P

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 12 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Câble, 8 fils, universel, 3 m• Impulsions par tour: 1.024• Programmable/configurable: Non• Série: DFS60

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Impulsions par tour: 1.000• Programmable/configurable: Non• Matériau, arbre: Métal• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium moulé sous pression• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: –40 °C .. . +100 °C• Série: DFS60

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4• Caractéristiques de l´axe: Ø10 x 20 mm, avec méplat• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem pôle, 6 canaux• Nombre d’impulsions: 1 024 imp/tour• Température d’utilisation: -40...+85 °C

Codeur absolu• Version du codeur: Multitours• Résolution max.: 13 bit x 13 bit (8.192 x 8.192)• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 10 mm• Interface de communication: PROFIBUS DP, DPV0• Mode de raccordement: Connecteur mâle, 3 x M12, 5 pôles, axial• Programmable/configurable: Via l’outil d’ingénierie API• Tension d'alimentation: 10-30Vdc• Température ambiante: -10 .. . +70°C• Humidité relative: 95%• Série: A3M60 PROFIBUS

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux traversant• Diamètre de l'axe: 12 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 27 V• Mode de raccordement: Câble, 8 fils, universel, 3 m• Impulsions par tour: 1.024• Programmable/configurable: Non• Type de bride / bras de couple: Support de couple bilatéral, trou oblong, cercle de trou 63 mm - 83 mm• Matériau, arbre: Acier inoxydable• Matériau, boîtier: Aluminium• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: –20 °C .. . +85 °C• Série: DBS60 Core

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux traversant• Diamètre de l'axe: 12 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Impulsions par tour: 3.600• Programmable/configurable: Non• Série: DFS60
