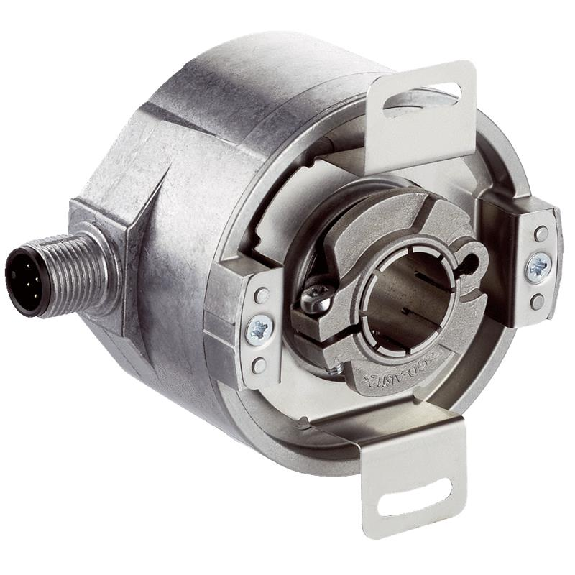

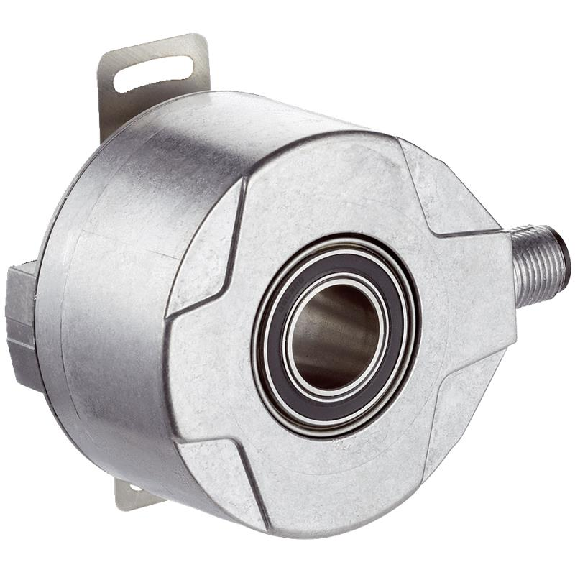

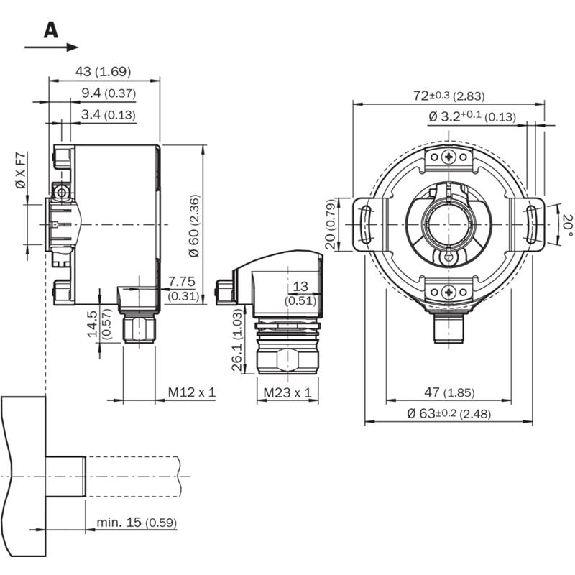

Codeur inc. Ø60mm Axe trav. 10mm 65536i/t PROG 5-32V TTL/HTL M12 8P

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux traversant• Diamètre de l'axe: 12 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Impulsions par tour: 5.000• Programmable/configurable: Non• Série: DFS60

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP65• Raccordement: Embase M23 radiale, 12 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 2 048 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm x 19 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 27 V• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Impulsions par tour: 3.600• Programmable/configurable: Non• Type de bride / bras de couple: Bride avec 3 x M3 et 3 x M4• Matériau, arbre: Acier inoxydable• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: -20 °C .. . +85 °C• Série: DBS60 Core

Codeur 128 impulsions/tourA-, B- voieHTL UB= 8 - 26 VDCConnecteur K10SG4 (M12 - 4-points, contacts mâles)monté sur câble, tangentielle, 0,50 mAxe creux traversant Ø14 mmIndice de protection: IP54Kit de montage 021Température d'utilisation -20...+85 °C

Codeur absolu• Version du codeur: Multitours• Résolution max.: 18 bit x 12 bit (262.144 x 4.096)• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 8 mm• Interface de communication: PROFINET• Mode de raccordement: Connecteur mâle, 1 x M12, 4 pôles, axial, Connecteur femelle, 2 x M12, 4 pôles, axial• Tension d'alimentation: 10-30Vdc• Programmable/configurable: Via l’outil d’ingénierie API• Matériau, arbre: Acier inoxydable• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium• Indice de protection: IP65, côté arbre, IP67, côté boîtier (selon CEI 60529)• Température de fonctionnement: –40 °C .. . +85 °C• Série: AFS/AFM60 PROFINET

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø8 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Câble radial, 1 m• Alimentation: 4,75...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux (Vout=Vin)• Nombre d’impulsions: 2 500 imp/tour• Température d’utilisation: -40...+85 °C
