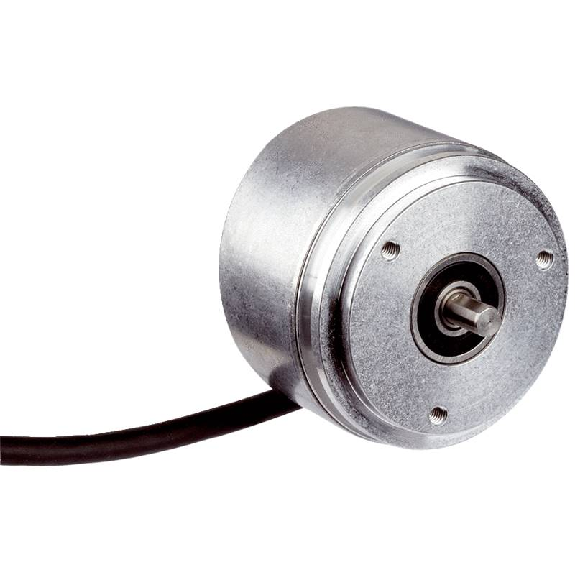

Codeur inc. Ø60mm Axe plein 6mm 01024i/t 10-32Vdc HTL/PushPull C1,5m

Codeur incrémental• Format: Ø 50 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 8 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 7 V .. . 30 V• Mode de raccordement: Câble, 8 fils, universel, 3 m• Impulsions par tour: 100• Programmable/configurable: Non• Série: DBS50 Core

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Impulsions par tour: 500• Programmable/configurable: Non• Série: DFS60

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride synchro• Diamètre de l'axe: 6 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Impulsions par tour: 1.000• Programmable/configurable: Non• Série: DFS60

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Impulsions par tour: 2.048• Programmable/configurable: Non• Série: DFS60

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4• Caractéristiques de l´axe: Ø10 x 20 mm, avec méplat• Indice de protection: IP65• Raccordement: Embase M23 radiale, 12 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem pôle, 6 canaux• Nombre d’impulsions: 256 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux traversant• Diamètre de l'axe: 12 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Impulsions par tour: 2.048• Programmable/configurable: Non• Matériau, arbre: Métal• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium moulé sous pression• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: 0 °C .. . +85 °C• Série: DFS60

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 15 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Impulsions par tour: 10.000• Programmable/configurable: Non• Matériau, arbre: Métal• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium moulé sous pression• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: –40 °C .. . +100 °C• Série: DFS60

Codeur incrémental, robuste 100 kHz, sortie A/B/Z, 1000 impulsions/tour, 12-24 Vc.c., sortie PNP collecteur ouvert, câble 2 m

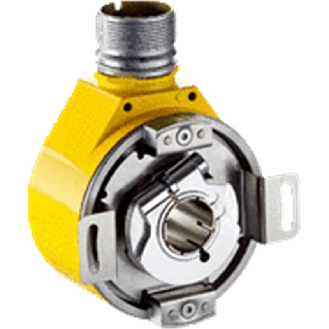

Codeurs de sécurité• Niveau d'intégrité de la sécurité: SIL2 (CEI 61508), limite d'exigence SIL 2 (CEI 62061)• Niveau de performance: PL d (EN ISO 13849)• Interface mécanique: Axe creux traversant avec rainure de clavette• Diamètre de l'axe: 12 mm• Interface de communication: Incrémental / Sin/Cos• Tension d'alimentation: 4,5 V .. . 32 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Périodes sin/cos par tour: 1.024• Programmable/configurable: non• Série: DFS60S Pro

Codeur incrémental• Taille (bride): ø58 mm• Axe creux traversant: ø14 mm, bague de serrage coté bride• Impulsions par tour: 2 048• Alimentation: UB= 8...30 VDC / HTL niveau, Totem pôle• Signaux de sortie: A, A inv, B, B inv, 0, 0 inv• Raccordement: Connecteur circuit imprimé type 21, contacts droits mâles, 8 points• Matière du boîtier: Aluminium• Indice de protection: IP65• Température d'utilisation: -30...+100 °C• Kit de montage: 1-bras, pitch diamètre du cercle 65,5...281 mm, montage M4, coupé à la longueur

Codeur absolu monotour ou multitour / Analogique• Principe de détection: Magnétique• Type d'axe: Axe sortant • Taille (bride): ø58 mm• Bride (axe): Bride synchro, épaulement de centrage ø50 x 4 mm,• Axe: ø6 x 10 mm, axe avec méplat• Indice de protection: IP 67• Raccordement: Câble 2 m• Alimentation: 14...30 VDC• Interface: 4...20 mA• Plage de mesure: 0...360°• Réglage d´usine: 360° sur 10 tours• Caractéristiques de sortie: Un canal, croissante CW• Protection EN 60529: IP 67 (avec joint)• Température d'utilisation: -40...+85 °C• Série: EAM580R-SY - Analogique - MAGRES

Codeur incrémental, Ø58 mm à axe creux traversant, alésage Ø12 mm, IP54, pige 9,5 mm et bague de serrage, résolution 720 imp/tour, étage de sortie universel, alimentation 4,75-30 VDC, embase radiale mâle M23 à 12 contacts en sens horaire

Codeur absolu• Taille (bride): Ø 58 mm• Type d'axe: Axe sortant• Bride: Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4• Axe: Ø 10 x 20 mm, avec méplat• Indice de protection: IP 54• Raccordement: Embase radiale, 2 x M12, 4 points, femelle, codé D, 1 x M12, 4 points, mâle, codé A• Alimentation / interface: 10...30 VDC, PROFINET IO• Résolution Monotour: 13 Bits• Résolution Multitour: 16 Bits• Résolution supplement: Pas une option• Température d'utilisation: -40...+85 °C• Option bouton: Sans• Série: EAL580-SC - PROFINET - OptoTurn®

Codeur absolu• Version du codeur: Monotour• Nombre de pas max . par tour: 4.096 (12 bit)• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: SSI• Type de code: Gray• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Tension d'alimentation: 10-32Vdc• Indice de protection: IP65• Série: ARS60 SSI/Parallel
