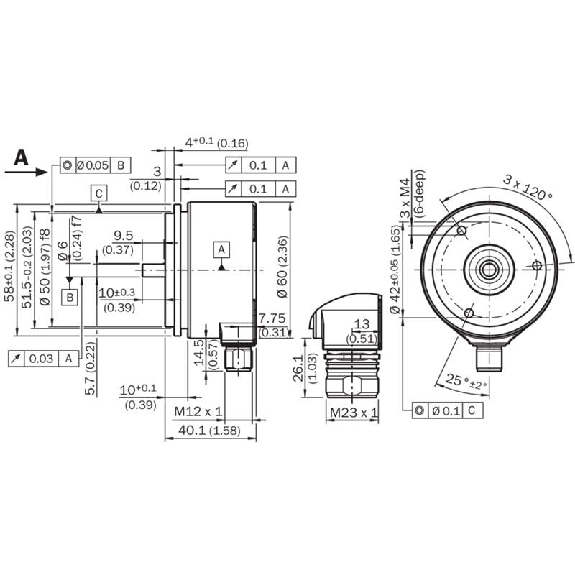

Codeur inc. Ø60mm Axe plein 6mm 00512i/t 10-32V HTL/PushPull M23 12P

Codeur incrémental• Format: Ø 36 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 8 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 7 V .. . 30 V• Mode de raccordement: Câble, 8 fils, avec connecteur M12, mâle, 8 pôles, universel, 0,5 m• Impulsions par tour: 2.048• Programmable/configurable: Non• Série: DBS36 Core

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm x 19 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 27 V• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Impulsions par tour: 1.000• Programmable/configurable: Non• Type de bride / bras de couple: Bride avec 3 x M3 et 3 x M4• Matériau, arbre: Acier inoxydable• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: -20 °C .. . +85 °C• Série: DBS60 Core

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride synchro• Diamètre de l'axe: 6 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Impulsions par tour: 1.024• Programmable/configurable: Non• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: 0 °C .. . +85 °C• Série: DFS60

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 15 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Impulsions par tour: 2.000• Programmable/configurable: Non• Matériau, arbre: Métal• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium moulé sous pression• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: 0 °C .. . +85 °C• Série: DFS60

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4• Caractéristiques de l´axe: Ø10 x 20 mm, avec méplat• Indice de protection: IP65• Raccordement: Câble radial, 2 m• Alimentation: 4.75...30 VDC• Etage de sortie: HTL/totem pôle, 6 canaux• Nombre d’impulsions: 5 000 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø12 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 400 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental, Ø30 mm et axe Ø5 mm, montage bride synchro, IP64, résolution 200 imp/tour, sorties Totem pôle AB0, alimentation 10-30 VDC, presse-étoupe radial avec câble de 1 m

Codeur incrémental, Ø40 mm à axe creux traversant, alésage Ø6 mm, IP64, bague de serrage et ressort anti-rotation, résolution 20 imp/tour, sorties Totem pôle AB0, alimentation 10-30 VDC, presse-étoupe radial avec câble de 1 m

Codeur incrémental programmable• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d’axe: Axe creux traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø8 mm, bague de serrage coté bride• Indice de protection: IP67• Raccordement: Embase radiale mâle M23, 12 points, sens anti-horaire• Alimentation: 4,75-30 VDC• Etage de sortie: TTL/RS422, 6 voies (Vout = 5 VDC) - Réglage d’usine• Nombre d’impulsions programmable: 1...65536 imp/tour programmable, 1024 (réglage d’usine)• Température d’utilisation: -40...+100 °C• Points forts: Programmation: résolution, sens de rotation, position du top zéro, niveau signal de sortie

Codeur incrémental programmable• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d’axe: Axe creux traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø12 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase radiale mâle M12, 8 points, sens anti-horaire• Alimentation: 4,75-30 VDC• Etage de sortie: TTL/RS422, 6 voies (Vout = 5 VDC) - Réglage d’usine• Nombre d’impulsions programmable: 1...65536 imp/tour programmable, 1024 (réglage d’usine)• Température d’utilisation: -40...+100 °C• Points forts: Programmation: résolution, sens de rotation, position du top zéro, niveau signal de sortie

Codeur incrémental• Taille (bride): ø58 mm• Axe creux traversant: ø14 mm, bague de serrage coté bride• Impulsions par tour: 512• Alimentation: UB= 5 VDC ±5% / TTL niveau, Emetteur de ligne• Signaux de sortie: A, A inv, B, B inv, 0, 0 inv• Raccordement: Connecteur circuit imprimé type 21, contacts droits mâles, 8 points• Matière du boîtier: Aluminium• Indice de protection: IP65• Température d'utilisation: -30...+100 °C• Kit de montage: 1-bras, pitch diamètre du cercle 65,5...281 mm, montage M4, coupé à la longueur

Codeur absolu magnétique • Taille (bride): : Ø58mm• Bride: Avec ressort anti-rotation ø68 mm• Caractéristiques de l´axe: ø12 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase radiale mâle M12, 8 points, sens anti-horaire• Alimentation / Sortie: 4,5...30 VDC / SSI gray• Résolution monotour: 12 bits• Résolution multitour: 13 bits• Résolution sortie incrémentaux: Sans sortie incrémentale

Codeur absolu• Taille (bride): Ø 58 mm• Type d'axe: Axe sortant• Bride (axe): Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4• Axe: Ø 10 x 20 mm, avec méplat• Indice de protection: IP 67• Raccordement: Embase radiale, 2 x M12, 4 points, femelle, codé D, 1 x M12, 4 points, mâle, codé A• Alimentation / interface: 10...30 VDC, PROFINET IO• Résolution Monotour: 13 Bits• Résolution Multitour: 16 Bits• Résolution supplement: Pas une option• Température d'utilisation: -40...+85 °C• Option bouton: Sans• Série: EAL580-SC - Ethernet/IP - OptoTurn®

Codeur absolu• Version du codeur: Monotour• Nombre de pas max . par tour: 2.048 (11 bit)• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Parallèle• Type de code: Gray• Mode de raccordement: Connecteur mâle, M23, 21 pôles, radial• Tension d'alimentation: 10-32Vdc• Indice de protection: IP65• Série: ARS60 SSI/Parallel
