Codeur inc. Ø60mm Axe plein 10mm 5000i/t 5-32V HTL/Pushpull M23 12P

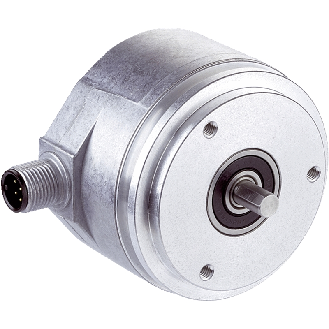

Codeur absolu• Version du codeur: Multitours• Résolution max.: 13 bit x 12 bit (8.192 x 4.096)• Interface mécanique: Arbre plein, bride synchro• Diamètre de l'axe: 6 mm• Interface de communication: SSI• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Série: AFS/AFM60 SSI

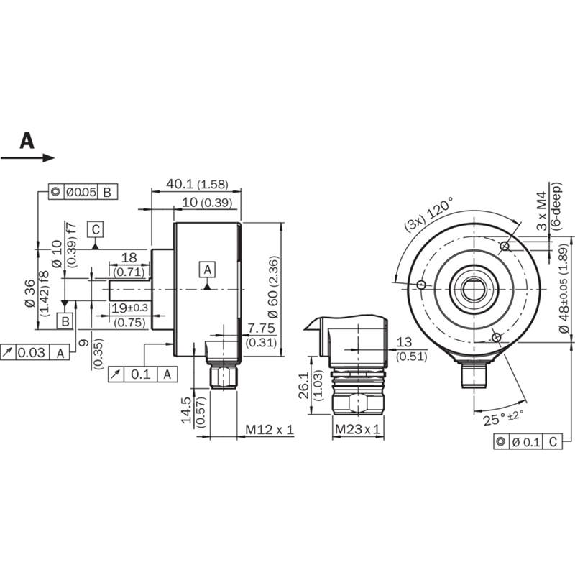

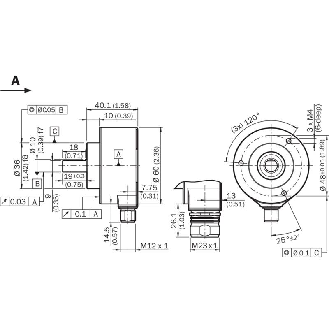

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Impulsions par tour: 4.096• Programmable/configurable: Non• Série: DFS60

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4• Caractéristiques de l´axe: ø10 x 20 mm, avec méplat• Indice de protection: IP65• Raccordement: Embase M12 axiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 2 048 imp/tour• Température d’utilisation: -40...+85 °C

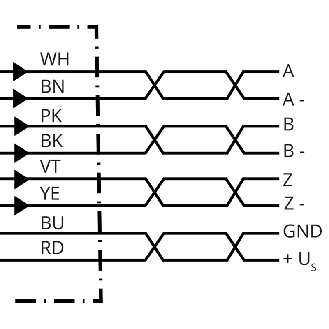

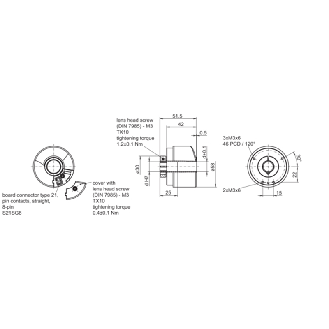

Codeur incrémental• Taille (bride): ø58 mm• Axe creux traversant: ø14 mm, bague de serrage coté bride• Impulsions par tour: 1 024• Alimentation: UB= 5 VDC ±5% / TTL niveau, Emetteur de ligne• Signaux de sortie: A, A inv, B, B inv, 0, 0 inv• Raccordement: Connecteur circuit imprimé type 21, contacts droits mâles, 8 points• Matière du boîtier: Aluminium• Indice de protection: IP65• Température d'utilisation: -30...+100 °C• Kit de montage: 1-bras, pitch diamètre du cercle 65,5...281 mm, montage M4, coupé à la longueur

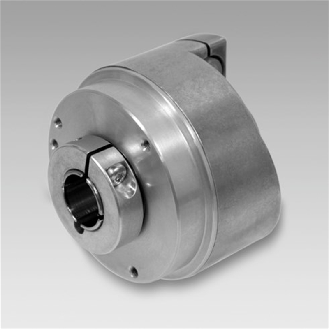

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux non traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø12 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase M23 radiale, 12 points, mâle, CCW• Alimentation: 4.75...30 VDC• Etage de sortie: HTL/totem pôle, 6 canaux• Nombre d’impulsions: 4 096 imp/tour• Température d’utilisation: -40...+85 °C

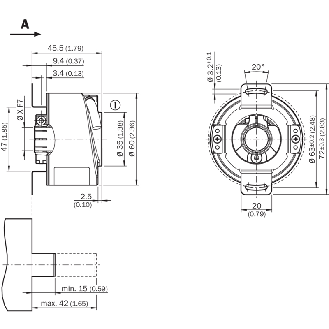

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 15 mm• Interface de communication: Incrémental / TTL / HTL• Tension d'alimentation: 4,5 V .. . 32 V• Mode de raccordement: Câble, 8 fils, universel, 3 m• Programmable/configurable: oui• Série: DFS60
