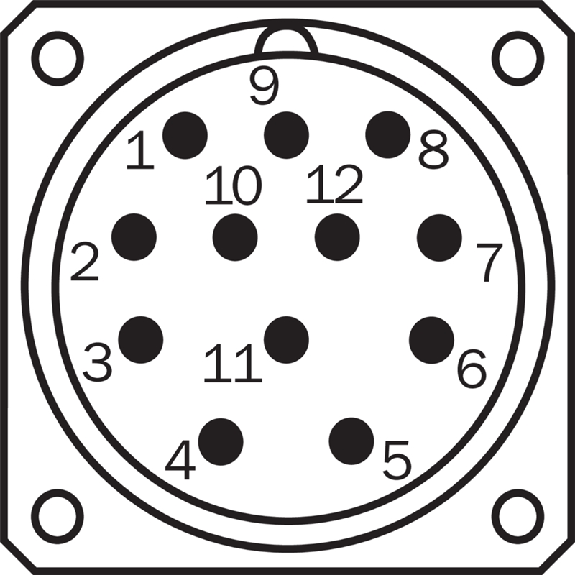

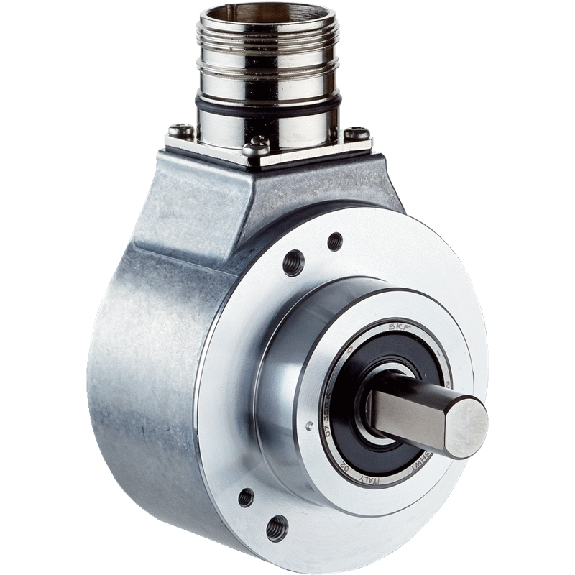

Codeur inc. Ø60mm Axe plein 10mm 1000i/t 4,5-30V TTL/HTL M23 12P - DBS60E-S4FA01000

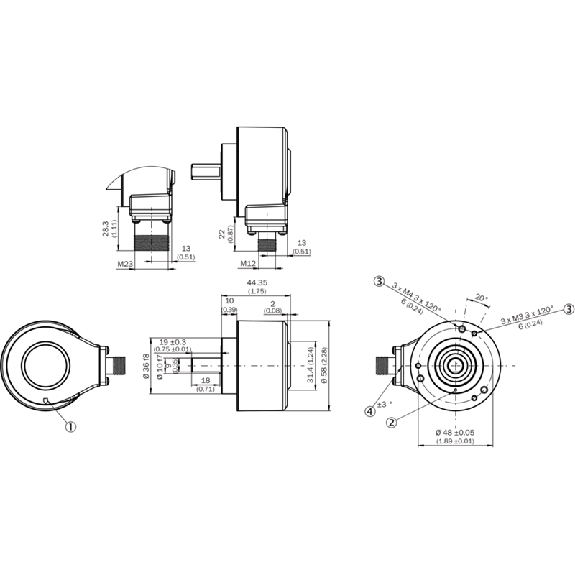

Codeur incrémental Format: Ø 60 mm Interface mécanique: Arbre plein, bride de serrage Diamètre de l'axe: 10 mm x 19 mm Type de bride / bras de couple: Bride avec 3 x M3 et 3 x M4 Interface de communication: Incrémental / TTL / RS-422 Tension d'alimentation: 4,5 V .. . 5,5 V Raccordement: Connecteur M23, mâle, 12 pôles, radial Impulsions par tour: 1.000 Programmable/configurable: Non Matériau, arbre: Acier inoxydable Matériau, bride: Aluminium Matériau, boîtier: Aluminium Indice de protection: IP67, côté boîtier, IP65, côté arbre (CEI 60529) Température de fonctionnement: 20 °C .. . +85 °C Série: DBS60 Core

Codeur incrémental Format: Ø 60 mm Interface mécanique: Arbre plein, bride synchro Diamètre de l'axe: 6 mm x 10 mm Type de bride / bras de couple: Bride avec 3 x M3 et 3 x M4 Interface de communication: Incrémental / TTL / RS-422 Tension d'alimentation: 4,5 V .. . 5,5 V Raccordement: Connecteur M23, mâle, 12 pôles, radial Impulsions par tour: 1.024 Programmable/configurable: Non Matériau, arbre: Acier inoxydable Matériau, bride: Aluminium Matériau, boîtier: Aluminium Indice de protection: - IP67, côté boîtier (CEI 60529)- IP65, côté arbre (CEI 60529) Température de fonctionnement: 20 °C .. . +85 °C Série: DBS60 Core

Codeur incrémental Format: Ø 60 mm Interface mécanique: Arbre plein, bride de serrage Diamètre de l'axe: 10 mm x 19 mm Type de bride / bras de couple: Bride avec 3 x M3 et 3 x M4 Interface de communication: Incrémental / TTL / RS-422 Tension d'alimentation: 4,5 V .. . 5,5 V Raccordement: Câble, 8 fils, avec connecteur mâle, M12, 8 pôles, universel, 0,5 m, PVC Impulsions par tour: 1.000 Programmable/configurable: Non Matériau, arbre: Acier inoxydable Matériau, bride: Aluminium Matériau, boîtier: Aluminium Indice de protection: IP67, côté boîtier, IP65, côté arbre (CEI 60529) Température de fonctionnement: 20 °C .. . +85 °C Série: DBS60 Core

Codeur incrémental Ø58mm Axe plein 10mm 1000i/t 8-30V HTL/Totem pôle

Codeur incrémental Principe de détection: Optique Taille (bride): Ø58 mm Type d'axe: Axe plein Bride (axe): Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4 Axe: ø10 x 20 mm, avec méplat Indice de protection: IP 65 Raccordement: Embase M23 radiale, 12 points, mâle, CW Alimentation: 4,75...30 VDC Sorties: HTL/totem póle, 6 canaux (Vout=Vin) Impulsions par tour: 1.000 Température d'utilisation: -40...+85 °C Série: optoPulse - EIL580-SC

Codeur incrémental Format: Ø 60 mm Interface mécanique: Arbre plein, bride de serrage Diamètre de l'axe: 10 mm Interface de communication: Incrémental / TTL / RS-422 Tension d'alimentation: 4,5 V .. . 5,5 V Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial Impulsions par tour: 100 Programmable/configurable: Non Série: DFS60

Codeur incrémental Format: Ø 60 mm Interface mécanique: Arbre plein, bride de serrage Diamètre de l'axe: 10 mm x 19 mm Interface de communication: Incrémental / TTL / RS-422 Tension d'alimentation: 4,5 V .. . 5,5 V Raccordement: Câble, 8 fils, universel, 3 m Impulsions par tour: 100 Programmable/configurable: Non Matériau, arbre: Acier inoxydable Matériau, bride: Aluminium Matériau, boîtier: Aluminium moulé sous pression Indice de protection: - IP67, côté boîtier départ de câble (CEI 60529)- IP65, côté arbre (CEI 60529) Température de fonctionnement: - 40 °C .. . +100 °C (En position fixe du câble) - 30 °C .. . +100 °C (En position mobile du câble) Série: DFS60

Codeur incrémental Principe de détection: Optique Taille (bride): Ø58 mm Type d'axe: Axe plein Bride: bride EURO B10 Caractéristiques de l´axe: Ø11 x 30 mm, avec clavettes-disques 4 x 6,5 Indice de protection: IP65 Raccordement: Câble radial, 2 m Alimentation: 8...30 VDC Etage de sortie: HTL/totem póle, 6 canaux Nombre dimpulsions: 1 000 imp/tour Température dutilisation: -40...+85 °C Série: optoPulse - EIL580-S1

Codeur incrémental Principe de détection: Optique Taille (bride): Ø58 mm Type d'axe: Axe plein Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4 Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat Indice de protection: IP65 Raccordement: Câble radial, 1 m Alimentation: 8...30 VDC Etage de sortie: HTL/totem pôle, 6 canaux Nombre dimpulsions: 500 imp/tour Température dutilisation: -40...+85 °C Série: optoPulse EIL580-SY

Codeur incrémental Principe de détection: Optique Taille (bride): Ø58 mm Type d'axe: Axe plein Bride (axe): Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4 Axe: ø10 x 20 mm, avec méplat Indice de protection: IP 65 Raccordement: Embase M23 radiale, 12 points, mâle, CW Alimentation: 4,75...30 VDC Sorties: HTL/totem póle, 6 canaux (Vout=Vin) Impulsions par tour: 3600 Température d'utilisation: -40...+85 °C Série: optoPulse - EIL580-SC

Codeur incrémental Format: Ø 60 mm Interface mécanique: Axe creux non traversant Diamètre de l'axe: 12 mm Interface de communication: Incrémental / TTL / HTL Tension d'alimentation: 4,5 V .. . 32 V Raccordement: Connecteur M12, mâle, 8 pôles, radial Impulsions par tour: 65.536 Programmable/configurable: Oui Matériau, arbre: Acier inoxydable Matériau, bride: Aluminium Matériau, boîtier: Aluminium moulé sous pression Indice de protection:- IP67, côté boîtier, connecteur mâle (CEI 60529) - IP65, côté arbre (CEI 60529) Température de fonctionnement: 40 °C .. . +100 °C (En position fixe du câble)30 °C .. . +100 °C (En position mobile du câble) Série: DFS60

Codeur incrémental programmable Principe de détection: Optique Taille (bride): Ø58 mm Type d'axe: Axe creux traversant Bride (Axe creux traversant): Sans ressort anti-rotation Axe creux traversant: ø12 mm, bague de serrage coté boîtier Indice de protection: IP 65 Raccordement: Embase M23 radiale, 12 points, mâle, CW Alimentation: 4,75...30 VDC Sorties: TTL/RS422, 6 canaux (Vout=5V) Impulsions par tour: 1...65536 imp/tour programmable, 1024 (réglage dusine) Température dutilisation: -40...+100 °C Points forts: Programmation: résolution, sens de rotation, position du top zéro, niveau signal de sortie Série: optoPulse EIL580P-T - M23 CW

Codeur incrémental, axe sortant 8 mm, sortie driver de ligne, 125 kHz (65 kHz pour raz Z), A/B/Z/nA/nB/nZ, 1000 impulsions/tour, 5-12 Vc.c., NPN, câble 2 m, IP65
