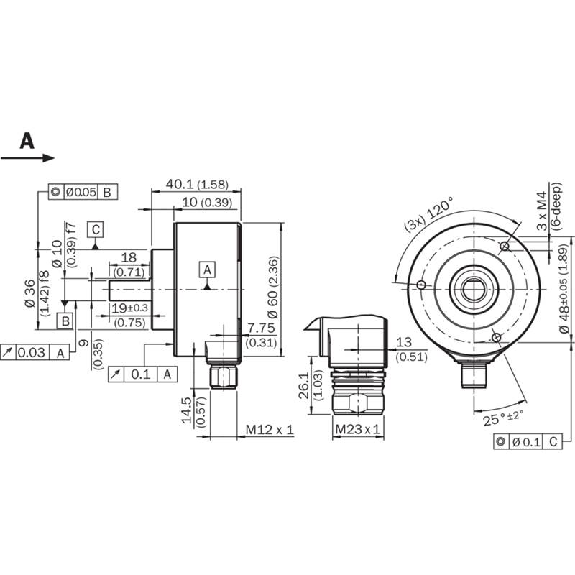

Codeur inc. Ø60mm Axe plein 10mm 10000i/t 10-32V HTL/PushPull M12 8P

Codeur incrémental programmable• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe pein• Bride: Bride standard, épaulement de centrage Ø36 mm, M3/M4• Caractéristiques de l´axe: Ø10 x 20 mm, avec méplat• Indice de protection: IP65• Raccordement: Embase radiale mâle M23, 12 points, sens anti-horaire• Alimentation: 4,75-30 VDC• Etage de sortie: TTL/RS422, 6 voies (Vout = 5 VDC) - Réglage d’usine• Nombre d’impulsions programmable: 1...65536 imp/tour programmable, 1024 (réglage d’usine)• Température d’utilisation: -40...+100 °C• Points forts: Programmation: résolution, sens de rotation, position du top zéro, niveau signal de sortie

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux traversant• Diamètre de l'axe: 12 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Impulsions par tour: 5.000• Programmable/configurable: non• Type de bride / bras de couple: Support de couple bilatéral, trou oblong, cercle de trou 63 mm - 83 mm• Série: DBS60 Core

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP65• Raccordement: Câble tangentiel, 2 m• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem pôle, 6 canaux• Nombre d’impulsions: 100 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Impulsions par tour: 8.192• Programmable/configurable: Non• Série: DFS60

Codeur absolu• Version du codeur: Multitours• Résolution max.: 18 bit x 12 bit (262.144 x 4.096)• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Tension d'alimentation: 4,5 .. . 32 V DC• Interface de communication: SSI• Raccordement: Connecteur M12, mâle, 8 pôles, radial• Programmable/configurable: Via l’outil de programmation portatif• Matériau, arbre: Acier inoxydable V2A• Matériau, bride: Acier inoxydable V2A• Matériau, boîtier: Acier inoxydable V2A• Indice de protection: IP67 (CEI 60529)• Température de fonctionnement: –40 °C .. . +100 °C• Série: AFS/AFM60 SSI

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Impulsions par tour: 3.600• Programmable/configurable: Non• Série: DFS60
