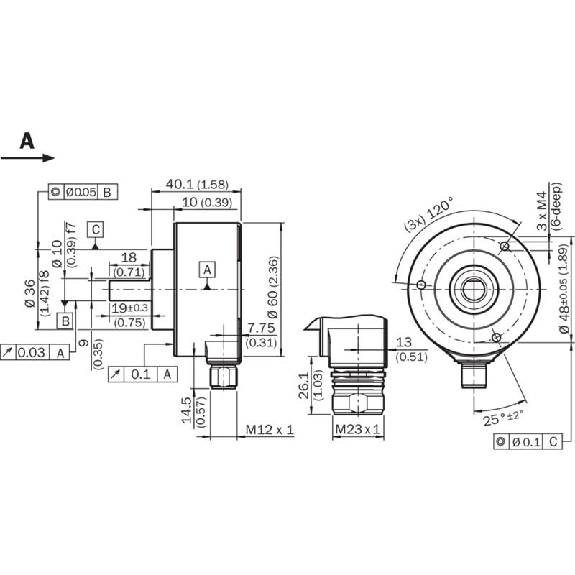

Codeur inc. Ø60mm Axe plein 10mm 02048i/t 10-32V HTL/PushPull M12 8P

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Impulsions par tour: 10.000• Programmable/configurable: Non• Matériau, arbre: Métal• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium moulé sous pression• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: –40 °C .. . +100 °C• Série: DFS60

Codeur incrémental programmable• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d’axe: Axe creux traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø15 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Câble radial, 1 m• Alimentation: 4,75-30 VDC• Etage de sortie: TTL/RS422, 6 voies (Vout = 5 VDC) - Réglage d’usine• Nombre d’impulsions programmable: 1...65536 imp/tour programmable, 1024 (réglage d’usine)• Température d’utilisation: -40...+100 °C• Points forts: Programmation: résolution, sens de rotation, position du top zéro, niveau signal de sortie

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 5 VDC• Etage de sortie: TTL/RS422, 6 canaux• Nombre d’impulsions: 1 000 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental, Ø58 mm à axe creux non traversant, alésage Ø12 mm, IP42, résolution 5000 imp/tour, sorties émetteur de ligne, alimentation 5 VDC, embase radiale mâle M23 à 12 contacts en sens anti-horaire

Codeur absolu réseau, multitour, Ø58 mm à bride synchro et axe Ø10 mm, IP54, résolution 29 bits: ST 13 bits et MT 16 bits, code binaire, boîtier bus débrochable EtherNet/IP , 3 sorties connecteur M12, alimentation 10-30 VDC

Codeur incrémental• Format: Ø 50 mm• Interface mécanique: Arbre plein, bride de serrage 3xM3• Diamètre de l'axe: 8 mm• Interface de communication: 7 V .. . 30 V, HTL, Push pull• Mode de raccordement: Câble, 8 fils, universel, 0,5 m, PVC• Impulsions par tour: 2.048• Programmable/configurable: Non• Matériau, arbre: Acier inoxydable• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +85 °C, –35 °C .. . +95 °C sur demande• Série: DBS50 Core
