Codeur inc. Ø60mm Axe plein 10mm 00500i/t 10-32V HTL/PushPull C3m

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 6 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 27 V• Mode de raccordement: Câble, 8 fils, universel, 0,5 m, PVC• Impulsions par tour: 100• Programmable/configurable: non• Type de bride / bras de couple: Bride avec 3 x M3 et 3 x M4• Matériau, arbre: Acier inoxydable• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium• Indice de protection: IP67, côté boîtier, IP65, côté arbre (CEI 60529)• Température de fonctionnement: –20 °C .. . +85 °C• Série: DBS60 Core

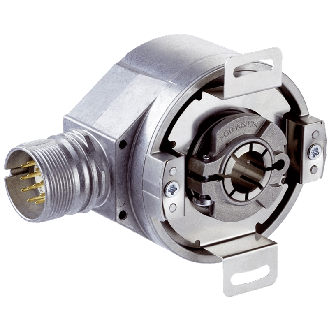

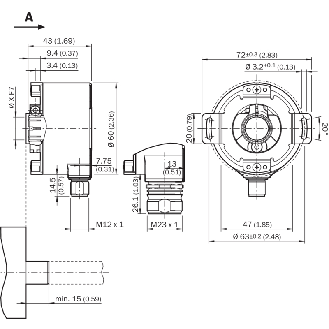

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 14 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Impulsions par tour: 2.048• Programmable/configurable: Non• Matériau, arbre: Acier inoxydable • Matériau, boîtier: Aluminium • Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: –20 °C .. . +85 °C• Type de bride / bras de couple: Support de couple bilatéral, trou oblong, cercle de trou 63 mm - 83 mm• Série: DBS60 Core

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP65• Raccordement: Câble radial, 1 m• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem pôle, 6 canaux• Nombre d’impulsions: 2 048 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Impulsions par tour: 4.096• Programmable/configurable: Non• Série: DFS60

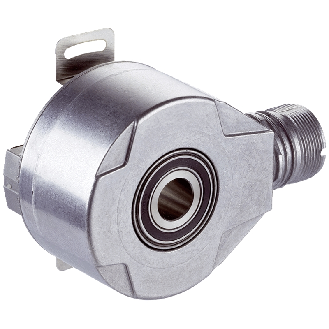

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 15 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Impulsions par tour: 2.500• Programmable/configurable: Non• Série: DFS60

Codeur linéaire incrémental sans roulement• Type: Tête de détection• Appropriés pour pas polaire: 2 mm• Raccordement: Câble radial, 2 m• Alimentation / Sortie: 10...30 VDC, HTL/PP, 6 voies, A+, A-, B+, B-, R+, R-• Interpolation / résolution: 5 µm• Signal de référence: Signal d'index par pôle• Température d'utilisation: -40...+85 °C°

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4• Caractéristiques de l´axe: Ø10 x 20 mm, avec méplat• Indice de protection: IP65• Raccordement: Embase M23 radiale, 12 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem pôle, 6 voies• Nombre d’impulsions: 1 250 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Impulsions par tour: 10.000• Programmable/configurable: Non• Série: DFS60

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø10 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Câble radial, 1 m• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 100 imp/tour• Température d’utilisation: -40...+85 °C

Codeur absolu, code Gray 5 kHz, pour H8PS, 256 impulsions/tour, 12-24 Vc.c., sortie collecteur ouvert, câble 2 m avec connecteur

Codeur incrémental• Interface mécanique: Axe creux traversant• Diamètre de l'axe: 14 mm• Interface de communication: 4,5 V .. . 32 V, TTL, RS-422• Mode de raccordement: Connecteur mâle, M23, 12 pôles, radial• Impulsions par tour: 8.192• Programmable/configurable: Non• Matériau, arbre: Métal• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium moulé sous pression• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: –40 °C .. . +100 °C• Série: DFS60

Codeur absolu• Taille (bride): Ø 58 mm• Type d'axe: Axe sortant• Bride (axe): Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4• Axe: Ø 10 x 20 mm, avec méplat• Indice de protection: IP 67• Raccordement: Embase radiale, 2 x M12, 4 points, femelle, codé D, 1 x M12, 4 points, mâle, codé A• Alimentation / interface: 10...30 VDC, EtherCAT• Résolution Monotour: 13 Bits• Résolution Multitour: 16 Bits• Résolution supplement: Pas une option• Température d'utilisation: -40...+85 °C• Option bouton: Sans• Série: EAL580-SC - EtherCAT - OptoTurn®

Codeur absolu• Version du codeur: Monotour• Nombre de pas max . par tour: 2.018 (11 bit)• Interface mécanique: Axe creux traversant• Diamètre de l'axe: 14 mm• Interface de communication: SSI • Type de code: Gray• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Tension d'alimentation: 10-32Vdc• Indice de protection: IP65• Série: ARS60 SSI/Parallel

Codeur incrémental, Ø115 mm à axe sortant, 2 voies A et B + top zéro, 1 tour = 500 impulsions, sorties HTL+compléments, alimentation 9-30 VDC, bride Euro B10, axe Ø11 mm, boîte à bornes radiale, sans câble
