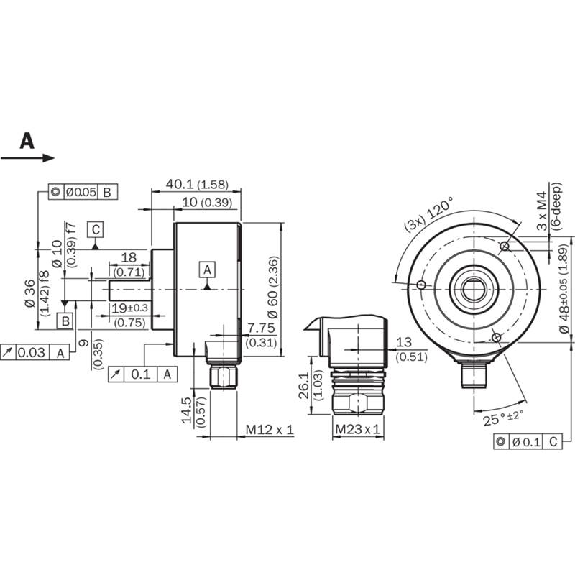

Codeur inc. Ø60mm Axe plein 10mm 00250i/t 10-32V HTL/PushPull M12 8P

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Impulsions par tour: 1.250• Programmable/configurable: Non• Série: DFS60

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Impulsions par tour: 10• Programmable/configurable: Non• Matériau, arbre: Métal• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium moulé sous pression• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: –40 °C .. . +100 °C• Série: DFS60

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP65• Raccordement: Câble radial, 1 m• Alimentation: 5 VDC• Etage de sortie: TTL/RS422, 6 canaux• Nombre d’impulsions: 1 250 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux non traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø12 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Câble radial, 2 m• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem pôle, 6 canaux• Nombre d’impulsions: 1 024 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 15 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Impulsions par tour: 2.500• Programmable/configurable: Non• Série: DFS60

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 8 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Impulsions par tour: 5.000• Programmable/configurable: Non• Série: DFS60

Codeur absolu• Version du codeur: Multitours• Résolution max.: 2.979 x 16• Interface mécanique: Arbre plein, bride synchro• Diamètre de l'axe: 6 mm• Interface de communication: Analogique, Courant électrique• Etalonnage: Par bouton poussoir (sur 16 tours)• Mode de raccordement: Câble, radial, 1,5 m• Tension d'alimentation: 19-33Vdc• Indice de protection: IP65• Température ambiante: -20 .. . +70°C• Série: ACS/ACM36

Codeur incrémental, Ø40 mm à axe creux traversant, alésage Ø6 mm, IP65, bague de serrage, résolution 1000 imp/tour, sorties Totem pôle AB0, alimentation 10-30 VDC, presse-étoupe radial avec câble de 1 m

Codeur absolu magnétique• Format: Ø58mm• Bride: Avec ressort anti-rotation ø68 mm• Caractéristiques de l´axe: ø12 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase radiale mâle M23, 12 points, sens anti-horaire• Alimentation / Sortie: 4,5...30 VDC / SSI gray• Résolution monotour: 12 bits• Résolution multitour: 13 bits• Résolution sortie incrémentaux: Sans sortie incrémentale

Système Feedback-moteur rotatif HIPERFACE®• Type: Autonome• Modèle: Absolu monotour• Interface de communication: HIPERFACE®• Périodes sin/cos par tour: 1.024• Système de sécurité: non• Interface mécanique: Axe creux traversant, 14 mm• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Technologie: Optique• Série: SFS/SFM60

Codeur absolu à sortie série SSI, multitour, Ø58 mm à bride synchro et axe Ø6 mm, IP65, résolution 25 bits: ST 13 bits et MT 12 bits, code Gray, alimentation 10-30 VDC, embase radiale mâle M23 à 12 contacts en sens horaire

Codeur absolu réseau, multitour, Ø58 mm à bride standard et axe Ø10 mm, IP65, résolution 29 bits: ST 13 bits et MT 16 bits, code binaire, boîtier bus débrochable CANopen, 3 sorties presse-étoupe, alimentation 10-30 VDC

Codeur absolu réseau, multitour, Ø58 mm à bride standard et axe Ø10 mm, IP65, résolution 29 bits: ST 13 bits et MT 16 bits, code binaire, boîtier bus débrochable Ethernet/IP, 3 sorties connecteurs M12, alimentation 10-30 VDC

Codeur absolu multitour, axe Ø 10 mm prot . IP 65 10 - 30 VDC raccord 3x conn . M12 au boîtier bus 1 x M12 de 4 points (mâle, A-codé) 2 x M12 de 4 contacts (femelle, D-codé) 29 Bit 13 bit monotour,16 bit multitour réseau profinet sans fichier GSDML
