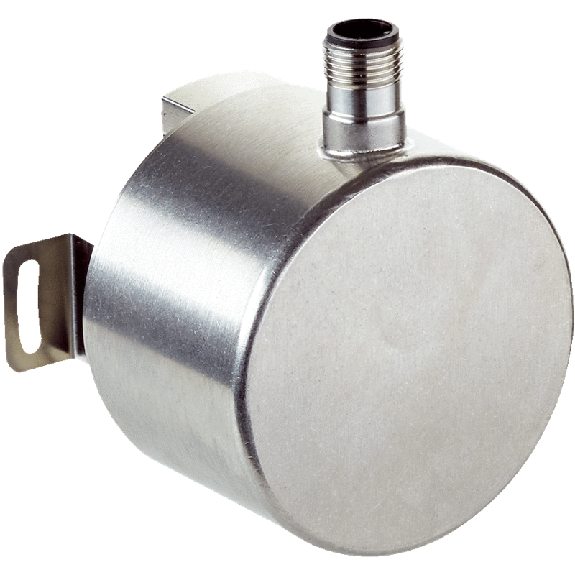

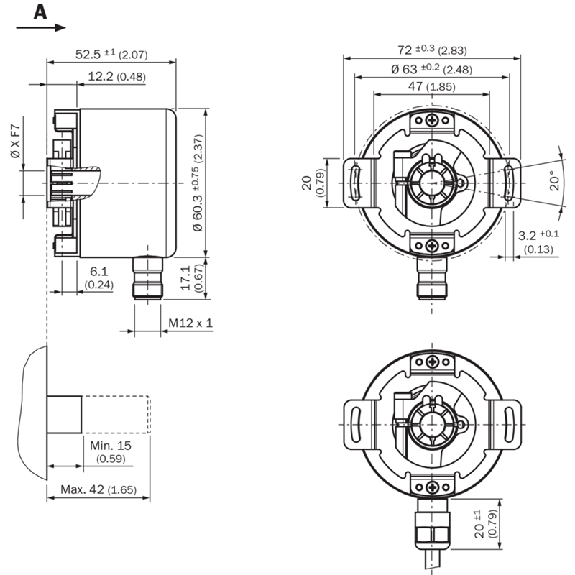

Codeur inc. Ø60mm Axe creux 12mm PROG 65536i/t 4,5-32V HTL/TTL

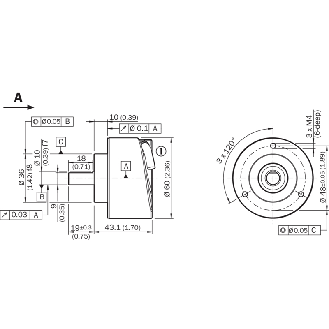

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Impulsions par tour: 3.600• Programmable/configurable: Non• Série: DFS60

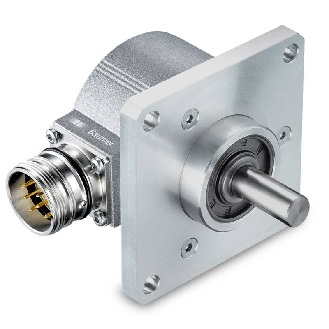

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride carrée 2,5" (63,5 mm), épaulement de centrage Ø36 x 7,62 mm (Ø1.417" x 0.3"), montage carré 4 x Ø5,5 / 52,4 x 52,4 mm• Caractéristiques de l´axe: Ø10 x 20 mm, avec méplat• Indice de protection: IP67• Raccordement: Embase M23 radiale, 12 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 1 024 imp/tour• Température d’utilisation: -40...+85 °C

Codeur absolu• Version du codeur: Monotour• Nombre de pas max . par tour: 4.096 (12 bit)• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Parallèle• Type de code: Gray• Raccordement: Câble, 22 fils, axial, 5 m• Tension d'alimentation: 10-32Vdc• Indice de protection: IP65• Série: ARS60 SSI/ParallelP

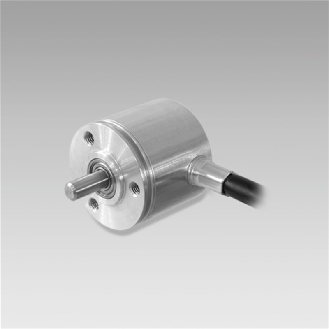

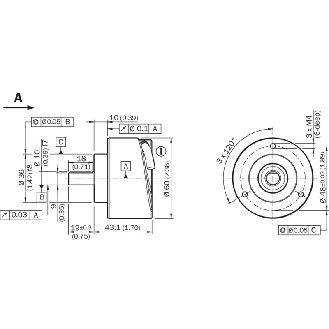

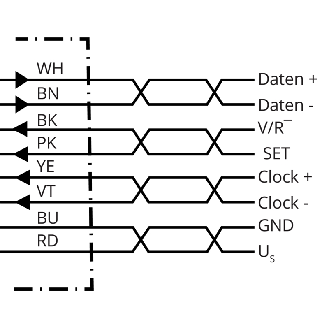

Codeur absolu• Version du codeur: Monotour• Nombre de pas max . par tour: 4.096 (12 bit)• Interface mécanique: Arbre plein, bride de serrage • Diamètre de l'axe: 10 mm x 19 mm• Interface de communication: SSI• Mode de raccordement: Câble, 8 fils, universel, 3 m• Tension d'alimentation: 4,5-32Vdc• Indice de protection: IP65 côté arbre, IP67 côté boîtier (CEI 60529)• Température de fonctionnement: –40 °C .. . +100 °C• Série: AFS/AFM60 SSI

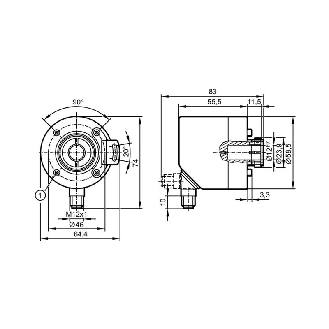

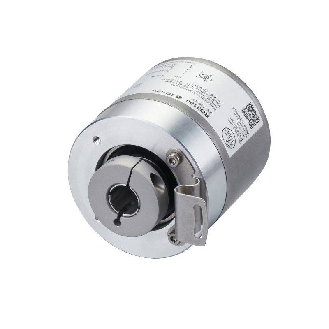

Codeur incrémental • Version: Arbre creux unidirectionnel • Principe de fonctionnement: Incrémental magnétique • Diamètre de l'arbre: 12 mm • Résolution: 1...10000; (paramétrage; Réglage usine: 1024) points • Technologie: HTL/TTL • Tension d'alimentation: 4,75...30 Vdc • Interface de communication: IO-Link • Raccordement: Connecteur mâle M12 5 pôles • Matières: flasque: aluminium; boîtier: inox (1.4521 / 444); connecteur: inox (1.4401 / 316) • Longueur du boîtier: 69 mm• Indice de protection: IP65; IP66; (boîtier: IP67; arbre: IP65) • Température ambiante: -40...85 °C

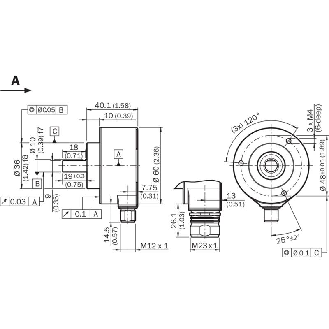

Codeur absolu• Version du codeur: Multitours• Résolution max.: 14 bit x 17 bit (16.384 x 131.072)• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: PROFIBUS DP, DPV0• Mode de raccordement: Connecteur mâle, 3 x M12, 5 pôles, axial• Programmable/configurable: Via l’outil d’ingénierie API• Tension d'alimentation: 10-30Vdc• Série: A3M60 PROFIBUS
