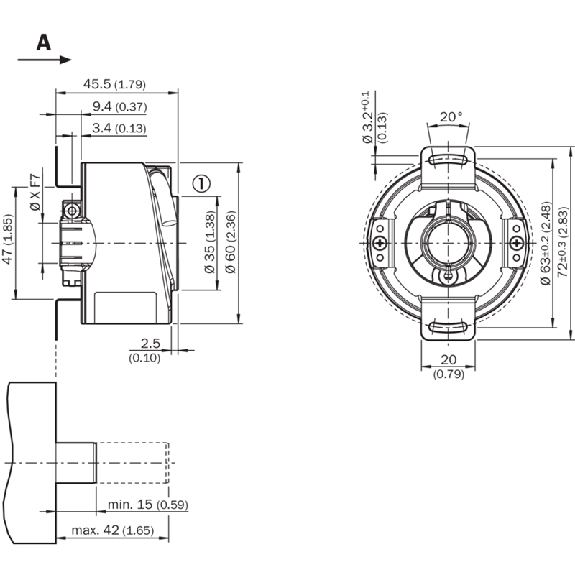

Codeur inc. Ø60mm Axe creux 12mm 1024i/t 10-32V HTL/Push pull C1.5m

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Impulsions par tour: 500• Programmable/configurable: Non• Série: DFS60

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4• Caractéristiques de l´axe: Ø10 x 20 mm, avec méplat• Indice de protection: IP65• Raccordement: Câble radial, 1 m• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem pôle, 6 canaux• Nombre d’impulsions: 1 024 imp/tour• Température d’utilisation: -40...+85 °C

Codeur absolu• Version monotour ou multitours: Multitours• Résolution max.: 13 bit x 12 bit (8.192 x 4.096)• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 6 mm• Interface de communication: SSI• Type de code: Gray• Tension d'alimentation: 4,5 .. . 32 V DC• Raccordement: Connecteur M12, mâle, 8 pôles, universel• Matériau, arbre: Acier inoxydable• Matériau, bride: Aluminium• Matériau, boîtier: Zinc• Indice de protection: IP66, IP67 (CEI 60529)• Température de fonctionnement: –40 °C .. . +100 °C• Série: AHS/AHM36

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP65• Raccordement: Câble radial, 2 m• Alimentation: 4,75...30 VDC• Étage de sortie: HTL/totem pôle, 6 canaux• Nombre d’impulsions: 1024 imp/tour• Température d’utilisation: -40...+85 °C• Série: EIL580 - Axe plein - OptoPulse®

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø10 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase M23 radiale, 12 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: TTL/RS422, 6 canaux (Vout=5V)• Nombre d’impulsions: 5 000 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Impulsions par tour: 2.000• Programmable/configurable: Non• Série: DFS60
