Codeur inc. Ø58mm Axe trav. 14mm 4096i/t 8-30V TTL/RS422 M23 12P

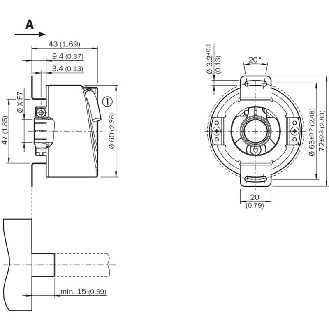

Codeur absolu à sortie série SSI, multitour, Ø58 mm à axe creux non traversant, alésage Ø12 mm, IP54, pige 15 mm et bague de serrage, résolution 25 bits: ST 13 bits et MT 12 bits, code Gray, alimentation 10-30 VDC, embase radiale mâle M23 à 12 contacts en sens horaire

Codeur absolu• Version du codeur: Multitours• Résolution max.: 12 bit x 12 bit (4.096 x 4.096)• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 8 mm• Interface de communication: CANopen• Mode de raccordement: Connecteur mâle M12, 5 pôles, universel• Tension d'alimentation: 10-30Vdc• Matériau, arbre: Acier inoxydable• Matériau, bride: Aluminium• Matériau, boîtier: Zinc• Indice de protection: IP65 (CEI 60529)• Température de fonctionnement: –20 °C .. . +70 °C• Programmable/configurable: Via l’outil d’ingénierie API, via l’outil de programmation portatif• Série: AHS/AHM36

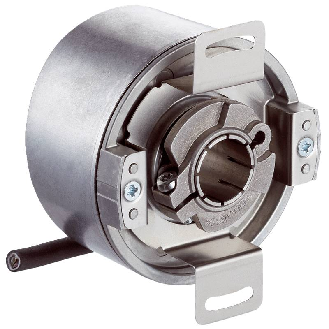

Codeur incrémental programmable• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d’axe: Axe creux traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø14 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase radiale mâle M12, 8 points, sens anti-horaire• Alimentation: 4,75-30 VDC• Etage de sortie: TTL/RS422, 6 voies (Vout = 5 VDC) - Réglage d’usine• Nombre d’impulsions programmable: 1...65536 imp/tour programmable, 1024 (réglage d’usine)• Température d’utilisation: -40...+100 °C• Points forts: Programmation: résolution, sens de rotation, position du top zéro, niveau signal de sortie

Codeur incrémental, robuste 100 kHz, sortie A/B/Z, 500 impulsions/tour, 12-24 Vc.c., sortie PNP collecteur ouvert, câble 2 m

Codeur absolu, code Gray, 20 kHz, 360 impulsions/tour, 12-24 Vc.c., PNP collecteur ouvert, câble 2 m

Codeur incrémental, Ø30 mm et axe Ø5 mm, montage bride synchro, IP42, résolution 50 imp/tour, sorties Totem pôle AB0, alimentation 10-30 VDC, presse-étoupe radial avec câble de 1 m
