Codeur inc. Ø58mm Axe trav. 14mm 2048i/t 8-30V TTL/RS422 2m

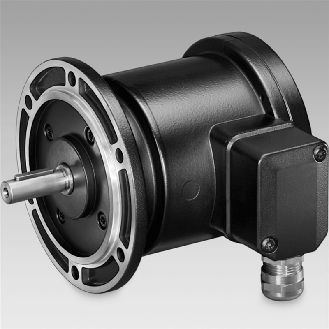

Codeur incrémental, Ø115 mm à axe sortant, 2 voies A et B + top zéro, 1 tour = 1000 impulsions, sorties HTL+compléments, alimentation 9-30 VDC, bride Euro B10, axe Ø11 mm, boîte à bornes radiale, sans câble

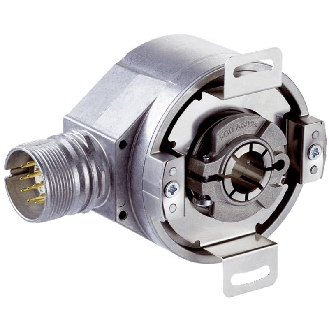

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux traversant• Diamètre de l'axe: 15 mm• Interface de communication: Incrémental / TTL / HTL• Tension d'alimentation: 4,5 V .. . 32 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Impulsions par tour: 65.536• Programmable/configurable: oui• Série: DFS60

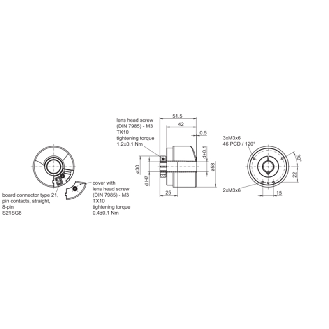

Codeur incrémental• Taille (bride): ø58 mm• Axe creux traversant: ø14 mm, bague de serrage coté bride• Impulsions par tour: 2 048• Alimentation: UB= 5 VDC ±10% / Sinus 1 Vcc• Signaux de sortie Sinus: A+, A-, B+, B-, 0+, 0-• Raccordement: Connecteur circuit imprimé type 21, contacts droits mâles, 8 points• Matière du boîtier: Aluminium• Indice de protection: IP65• Température d'utilisation: -30...+100 °C• Kit de montage: 1-bras, pitch diamètre du cercle 65,5...281 mm, montage M4, coupé à la longueur

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP65• Raccordement: Câble radial, 2 m• Alimentation: 5 VDC• Etage de sortie: TTL/RS422, 6 canaux• Nombre d’impulsions: 100 imp/tour• Température d’utilisation: -40...+85 °C

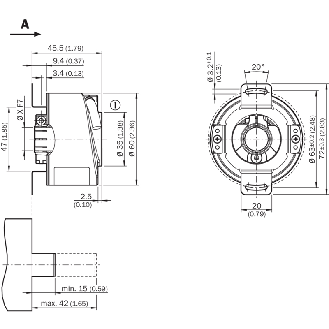

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 12 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Câble, 8 fils, universel, 5 m• Impulsions par tour: 1.024• Programmable/configurable: Non• Série: DFS60
