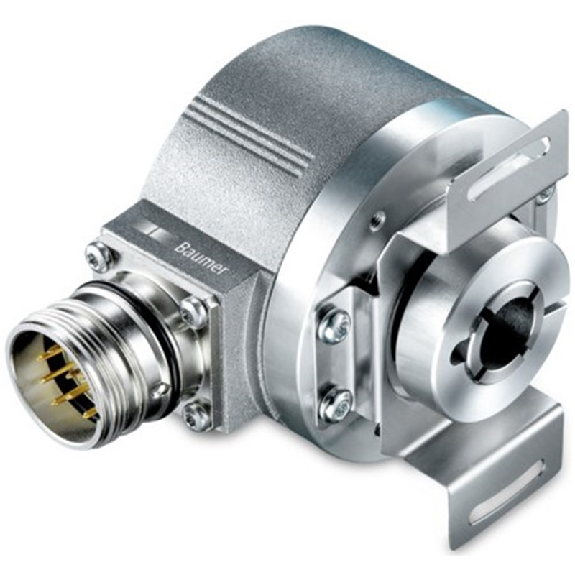

Codeur inc. Ø58mm Axe trav. 12mm 1024i/t 4,75-30V HTL/Totem pôle M23 - EIL580-TNB2.5EQ.01024.A

Codeur incrémental Principe de détection: Optique Taille (bride): Ø58 mm Type d'axe: Axe plein Bride: Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4 Caractéristiques de l´axe: Ø10 x 20 mm, avec méplat Indice de protection: IP65 Raccordement: Embase M23 radiale, 12 points, mâle, CCW Alimentation: 8...30 VDC Etage de sortie: HTL/totem pôle, 6 canaux Nombre dimpulsions: 1 000 imp/tour Température dutilisation: -40...+85 °C Série: optoPulse - EIL580-SC

Codeur incrémental Dimensions: Ø58 mm Type d'axe: Axe plein Bride: Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4 Caractéristiques de l´axe: Ø10 x 20 mm, avec méplat Indice de protection: IP67 Raccordement: Embase M12 radiale, 8 points, mâle, CCW Alimentation: 8...30 VDC Etage de sortie: HTL/totem pôle, 6 canaux Nombre dimpulsions: 1 024 imp/tour Température dutilisation: -40...+85 °C Série: optoPulse EIL580-SC

Codeur incrémental Format: Ø 60 mm Interface mécanique: Axe creux traversant, serrage arrière Diamètre de l'axe: 12 mm Type de bride / bras de couple: Support de couple bilatéral, trou oblong, cercle de trou 63 mm - 83 mm Interface de communication: Incrémental / TTL / RS-422 Tension d'alimentation: 4,5 .. . 5,5 V Raccordement: Connecteur M12, mâle, 8 pôles, radial Impulsions par tour: 1.024 Programmable/configurable: Non Matériau, arbre: Acier inoxydable Matériau, bride: Aluminium Matériau, boîtier: Aluminium Indice de protection:- IP65, côté boîtier (CEI 60529)- IP65, côté arbre (CEI 60529) Température de fonctionnement: 20 °C .. . +85 °C Série: DBS60 Core

Codeur incrémental Principe de détection: Optique Taille (bride): Ø58 mm Type d'axe: Axe creux traversant Bride (Axe creux traversant): Avec ressort, diamètre trous de fixation 63...94 mm, M4 position de montage 180° Axe creux traversant: ø14 mm, bague de serrage coté boîtier Indice de protection: IP 65 Raccordement: Embase M23 radiale, 12 points, mâle, CCW Alimentation: 8...30 VDC Sorties: HTL/totem póle, 6 canaux Impulsions par tour: 2 048 Température d'utilisation: -40...+85 °C Série: optoPulse - EIL580-T

Codeur incrémental Principe de détection: Optique Taille (bride): Ø58 mm Type d'axe: Axe creux non traversant Bride: Avec ressort anti-rotation Ø63 mm Caractéristiques de l´axe: Ø12 mm, bague de serrage coté bride Indice de protection: IP65 Raccordement: Embase M23 radiale, 12 points, mâle, CCW Alimentation: 8...30 VDC Etage de sortie: HTL/totem póle, 6 canaux Nombre dimpulsions: 1000 imp/tour Température dutilisation: -40...+85 °C Série: optoPulse EIL580-B

Codeur incrémental Principe de détection: Optique Taille (bride): Ø58 mm Type d'axe: Axe creux traversant Bride (Axe creux traversant): Sans ressort anti-rotation Axe creux traversant: ø14 mm, bague de serrage coté boîtier Indice de protection: IP 65 Raccordement: Embase M23 radiale, 12 points, mâle, CW Alimentation 4,75...30 VDC Sorties: HTL/totem póle, 6 canaux (Vout=Vin) Impulsions par tour: 1 024 Température d'utilisation: -40...+85 °C Série: optoPulse EIL580-T - M23 CW

Codeur incrémental Principe de détection: Optique Taille (bride): Ø58 mm Type d'axe: Axe plein Bride (axe): Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4 Axe: ø10 x 20 mm, avec méplat Indice de protection: IP 65 Raccordement: Embase M23 radiale, 12 points, mâle, CW Alimentation: 4,75...30 VDC Sorties: HTL/totem póle, 6 canaux (Vout=Vin) Impulsions par tour: 400 Température d'utilisation: -40...+85 °C Série: optoPulse - EIL580-SC

Codeur incrémental Principe de détection: Optique Taille (bride): Ø58 mm Type d'axe: Axe creux traversant Bride: Avec ressort anti-rotation Ø63 mm Caractéristiques de l´axe: Ø12 mm, bague de serrage coté bride Indice de protection: IP65 Raccordement: Embase M12 radiale, 8 points, mâle, CCW Alimentation: 8...30 VDC Etage de sortie: TTL/RS422, 6 canaux (Vout=5V) Nombre dimpulsions: 3 600 imp/tour Température dutilisation: -40...+85 °C Série: optoPulse - EIL580-T

Codeur incrémental, Ø30 mm et axe Ø5 mm, montage bride synchro, IP64, résolution 2000 imp/tour, sorties émetteur de ligne, alimentation 5 VDC, embase radiale mâle M9 à 8 contacts

Codeur incrémental programmable Principe de détection: Optique Taille (bride): Ø58 mm Type daxe: Axe creux traversant Bride: Avec ressort anti-rotation Ø63 mm Caractéristiques de l´axe: Ø14 mm, bague de serrage coté boîtier Indice de protection: IP65 Raccordement: Embase M12 radiale, 8 points, mâle, CCW Alimentation: 4,75-30 VDC Etage de sortie: TTL/RS422, 6 canaux (Vout=5V) Nombre dimpulsions programmable: 1...65536 imp/tour programmable, 1024 (réglage dusine) Température dutilisation: -40...+100 °C Série: optoPulse EIL580P-T Points forts: Programmation: résolution, sens de rotation, position du top zéro, niveau signal de sortie

Codeur absolu Version du codeur: Monotour Nombre de pas max . par tour: 512 (9 bit) Interface mécanique: Arbre plein, bride de serrage Diamètre de l'axe: 10 mm Interface de communication: Parallèle Type de code: Gray Raccordement: Connecteur mâle, M23, 21 pôles, axial Tension d'alimentation: 10-32Vdc Indice de protection: IP65 Série: ARS60 SSI/Parallel

Codeur absolu à sortie série SSI, multitour, Ø58 mm à bride synchro et axe Ø6 mm, IP65, résolution 24 bits + datavalid: ST 12 bits et MT 12 bits, code Gray, alimentation 10-30 VDC, embase radiale mâle M23 à 12 contacts en sens horaire

Système Feedback-moteur rotatif HIPERFACE Type: Autonome Modèle: Absolu multitours Interface de communication: HIPERFACE Périodes sin/cos par tour: 1.024 Système de sécurité: non Interface mécanique: Axe creux traversant, 15 mm Mode de raccordement: Câble, 8 fils, radial, 1,5 m Technologie: Optique Série: SFS/SFM60

Codeur incrémental
