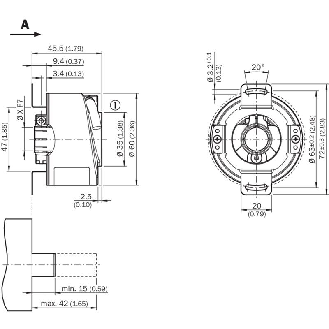

Codeur inc. Ø58mm Axe creux 12mm 1024i/t 8-30V HTL/Totem pôle

[[CR]]

Codeur incrémental, standard 100 kHz, sortie A/B/Z, 360 impulsions/tour, 5-24 Vc.c., sortie NPN collecteur ouvert, câble 2 m

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, axial• Impulsions par tour: 4.096• Programmable/configurable: Non• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium moulé sous pression• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: –40 °C .. . +100 °C• Série: DFS60

Codeur absolu, diamètre 50 mm, 256 impulsions/tour (8-bit), 5-12 Vdc, sortie collecteur ouvert, code Gray IP50, câble 2 m

Codeur incrémental programmable• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d’axe: Axe creux traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø12 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase radiale mâle M23, 12 points, sens anti-horaire• Alimentation: 4,75-30 VDC• Etage de sortie: TTL/RS422, 6 voies (Vout = 5 VDC) - Réglage d’usine• Nombre d’impulsions programmable: 1...65536 imp/tour programmable, 1024 (réglage d’usine)• Température d’utilisation: -40...+100 °C• Points forts: Programmation: résolution, sens de rotation, position du top zéro, niveau signal de sortie

Codeur absolu• Version du codeur: Monotour• Nombre de pas max . par tour: 4.096 (12 bit)• Interface mécanique: Axe creux traversant• Diamètre de l'axe: 14 mm• Interface de communication: SSI • Type de code: Gray• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Tension d'alimentation: 10-32Vdc• Indice de protection: IP65• Série: ARS60 SSI/Parallel
