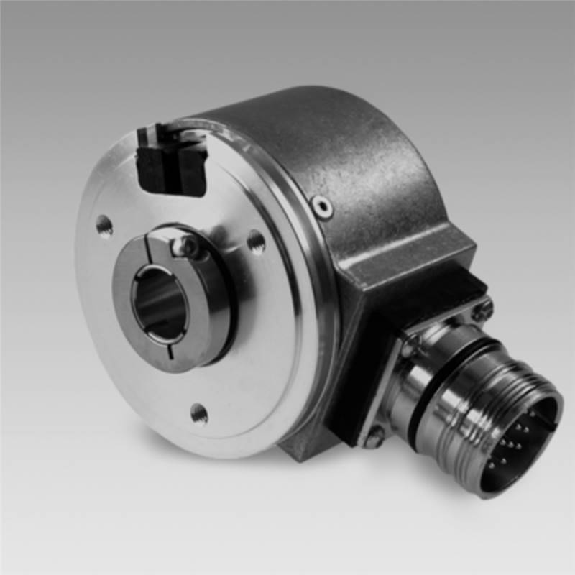

Codeur inc. Ø58mm Axe creux 12mm 0150i/t 10-30V PushPull M23 12P IP42

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Impulsions par tour: 360• Programmable/configurable: Non• Matériau, arbre: Métal• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium moulé sous pression• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: –40 °C .. . +100 °C• Série: DFS60

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 8 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Impulsions par tour: 50• Programmable/configurable: Non• Série: DFS60

Codeur incrémental programmable• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe pein• Bride: Bride standard, épaulement de centrage Ø36 mm, M3/M4• Caractéristiques de l´axe: Ø10 x 20 mm, avec méplat• Indice de protection: IP67• Raccordement: Embase radiale mâle M23, 12 points, sens anti-horaire• Alimentation: 4,75-30 VDC• Etage de sortie: TTL/RS422, 6 voies (Vout = 5 VDC) - Réglage d’usine• Nombre d’impulsions programmable: 1...65536 imp/tour programmable, 1024 (réglage d’usine)• Température d’utilisation: -40...+100 °C• Points forts: Programmation: résolution, sens de rotation, position du top zéro, niveau signal de sortie

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux non traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø12 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 2 048 imp/tour• Température d’utilisation: -40...+85 °C

Codeur absolu• Version du codeur: Multitours• Résolution max.: 18 bit x 12 bit (262.144 x 4.096)• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 14 mm• Interface de communication: PROFINET• Mode de raccordement: Connecteur mâle, 1 x M12, 4 pôles, axial, Connecteur femelle, 2 x M12, 4 pôles, axial• Programmable/configurable: Via l’outil d’ingénierie API• Série: AFS/AFM60 PROFINET

Codeur linéaire incrémental sans roulement• Type: Tête de détection• Appropriés pour pas polaire: 2 mm• Raccordement: Câble radial, 2 m• Alimentation / Sortie: 5 VDC ±5 %, TTL/RS422, 6 voies, A+, A-, B+, B-, R+, R-• Interpolation / résolution: 25 µm• Signal de référence: Signal d'index par pôle• Température d'utilisation: -40...+85 °C
