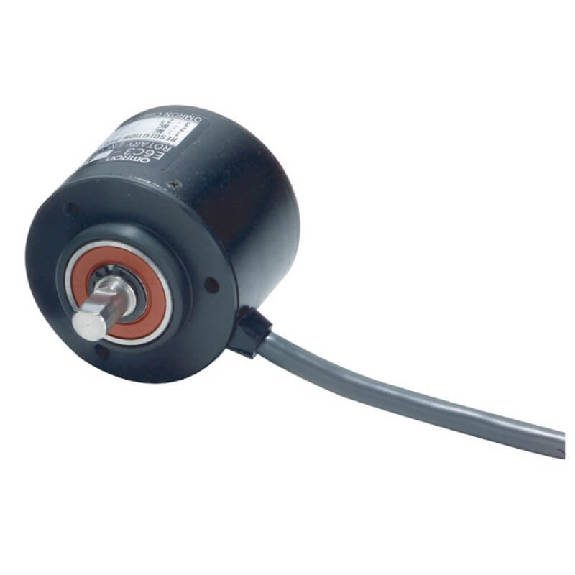

Codeur inc. Ø50mm Axe plein 8mm 1000i/t 12-24Vdc PNP/NPN câble 2m

Codeur incrémental• Taille (bride): ø58 mm• Axe creux traversant: ø14 mm, bague de serrage coté bride• Impulsions par tour: 100• Alimentation: UB= 8...30 VDC / HTL niveau, Totem pôle• Signaux de sortie: A, A inv, B, B inv, 0, 0 inv• Raccordement: Connecteur circuit imprimé type 21, contacts droits mâles, 8 points• Matière du boîtier: Aluminium• Indice de protection: IP65• Température d'utilisation: -30...+100 °C• Kit de montage: 1-bras, pitch diamètre du cercle 65,5...281 mm, montage M4, coupé à la longueur

Codeur incrémental programmable• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe pein• Bride: Bride standard, épaulement de centrage Ø36 mm, M3/M4• Caractéristiques de l´axe: Ø10 x 20 mm, avec méplat• Indice de protection: IP65• Raccordement: Embase radiale mâle M12, 8 points, sens anti-horaire• Alimentation: 4,75-30 VDC• Etage de sortie: TTL/RS422, 6 voies (Vout = 5 VDC) - Réglage d’usine• Nombre d’impulsions programmable: 1...65536 imp/tour programmable, 1024 (réglage d’usine)• Température d’utilisation: -40...+100 °C• Points forts: Programmation: résolution, sens de rotation, position du top zéro, niveau signal de sortie

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 15 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Impulsions par tour: 100• Programmable/configurable: Non• Matériau, arbre: Métal• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium moulé sous pression• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: 0 °C .. . +85 °C• Série: DFS60

Codeur incrémental programmable• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d’axe: Axe creux traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø10 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase radiale mâle M12, 8 points, sens anti-horaire• Alimentation: 4,75-30 VDC• Etage de sortie: TTL/RS422, 6 voies (Vout = 5 VDC) - Réglage d’usine• Nombre d’impulsions programmable: 1...65536 imp/tour programmable, 1024 (réglage d’usine)• Température d’utilisation: -40...+100 °C• Points forts: Programmation: résolution, sens de rotation, position du top zéro, niveau signal de sortie

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø14 mm, bague de serrage coté bride• Indice de protection: IP67• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 1024 imp/tour• Température d’utilisation: -40...+85 °C

Codeur absolu• Version du codeur: Monotour• Nombre de pas max . par tour: 32.768 (15 bit)• Interface mécanique: Axe creux traversant• Diamètre de l'axe: 14 mm• Interface de communication: Parallèle• Type de code: Binaire• Mode de raccordement: Câble, 22 fils, radial, 5 m• Tension d'alimentation: 10-32Vdc• Indice de protection: IP65• Série: ARS60 SSI/Parallel
