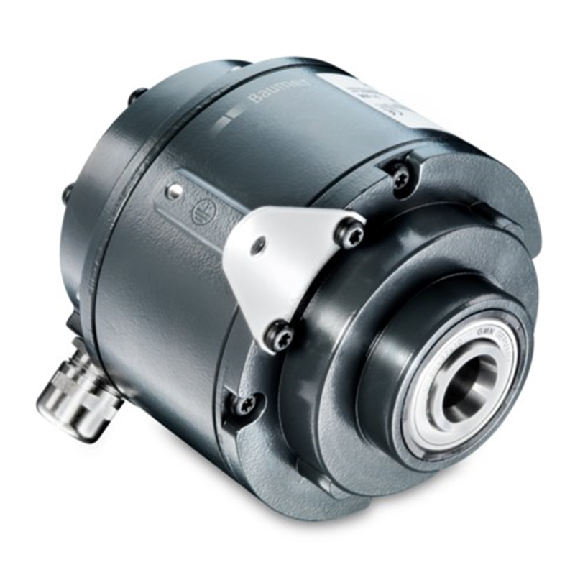

Codeur inc. Ø105mm Axe creux 16mm 2048i/t 9-30Vdc HTL bornes

Codeur incrémental• Taille (bride): ø105 mm• Signaux de sortie: K1, K2, K0 • Nombre d'impulsions: 1024• Alimentation: 9...30 VDC• Étage de sortie: HTL avec signaux inversés• Système d'étanchéité: Protection contre l'humidité• Diamètre de l'axe: Axe creux non traversant ø16 mm • Raccordement: Couvercle de bornes, axial• Matière:- Boîtier: fonte d'aluminium- Axe: inox• Protection EN 60529: IP66• Température d'utilisation: -40...+100 °C• Série: HOG 10

Codeur incrémental, Ø105 mm à axe creux, 2 voies A et B + top zéro, 1 tour = 1024 impulsions, sorties HTL+compléments, alimentation 9-30 VDC, alésage isolé Ø16 mm non traversant, sortie presse-étoupe radiale, sans câble

Codeur incrémental Ø105mm, axe creux non traversant ø16 mm, 1024 impulsion/tour, signaux de sortie K1, K2, K0, 9...30 VDC / Étage de sortie HTL avec signaux inversés, protection contre la poussière, raccordement boîte à bornes, radial

Codeur incrémental• Taille (bride): ø105 mm• Signaux de sortie: K1, K2, K0• Nombre d'impulsions: 1024• Alimentation: 9...30 VDC• Étage de sortie: HTL avec signaux inversés• Système d'étanchéité: Protection contre la poussière• Diamètre de l'axe: Axe conique ø17 mm (1:10) • Raccordement: Couvercle de bornes, axial • Matière:- Boîtier: fonte d'aluminium- Axe: inox• Protection EN 60529: IP66• Température d'utilisation: -40...+100 °C• Série: HOG 10

Codeur incrémental• Taille (bride): ø105 mm• Signaux de sortie: K1, K2, K0• Nombre d'impulsions: 1024• Alimentation: 9...30 VDC• Étage de sortie: HTL avec signaux inversés• Système d'étanchéité: Protection contre l'humidité• Diamètre de l'axe: Axe conique ø17 mm (1:10) • Raccordement: Couvercle de bornes, axial • Matière:- Boîtier: fonte d'aluminium- Axe: inox• Protection EN 60529: IP66• Température d'utilisation: -40...+100 °C• Série: HOG 10

Codeur incrémental, Ø115 mm à axe sortant, 2 voies A et B + top zéro, 1 tour = 2048 impulsions, sorties HTL+compléments, alimentation 9-30 VDC, bride Euro B10, axe Ø11 mm, boîte à bornes radiale, sans câble

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux non traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø12 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Câble radial, 1 m• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem pôle, 6 canaux• Nombre d’impulsions: 2 048 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux non traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø15 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Câble tangentiel, 1 m• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem pôle, 6 canaux• Nombre d’impulsions: 2 048 imp/tour• Température d’utilisation: -40...+85 °C• Série: optoPulse EIL580-B

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux non traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø12 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 2 048 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux non traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø14 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 2 048 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Format: Ø 50 mm• Interface mécanique: Arbre plein, bride de serrage 3xM3• Diamètre de l'axe: 8 mm• Interface de communication: 7 V .. . 30 V, HTL, Push pull• Mode de raccordement: Câble, 8 fils, universel, 0,5 m, PVC• Impulsions par tour: 2.048• Programmable/configurable: Non• Matériau, arbre: Acier inoxydable• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +85 °C, –35 °C .. . +95 °C sur demande• Série: DBS50 Core

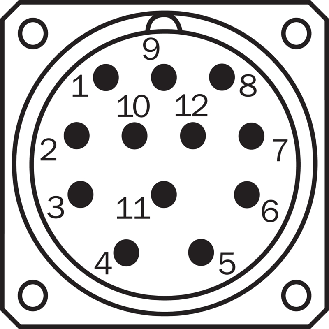

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux non traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø12 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase M23 radiale, 12 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem pôle, 6 canaux• Nombre d’impulsions: 2 048 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental, Ø75 mm, 2 voies A et B + top zéro, 1 tour = 1024 impulsions, sorties HTL +compléments, alimentation 9-30 VDC, axe creux traversant alésage Ø16 mm, serrage par bague côté opposé pige, sortie presse-étoupe radiale, sans câble

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux non traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø14 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase M23 radiale, 12 points, mâle, CCW• Alimentation: 5 VDC• Etage de sortie: HTL/totem pôle, 6 canaux• Nombre d’impulsions: 2 048 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux traversant• Diamètre de l'axe: 10 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Impulsions par tour: 2.048• Programmable/configurable: Non• Série: DFS60
