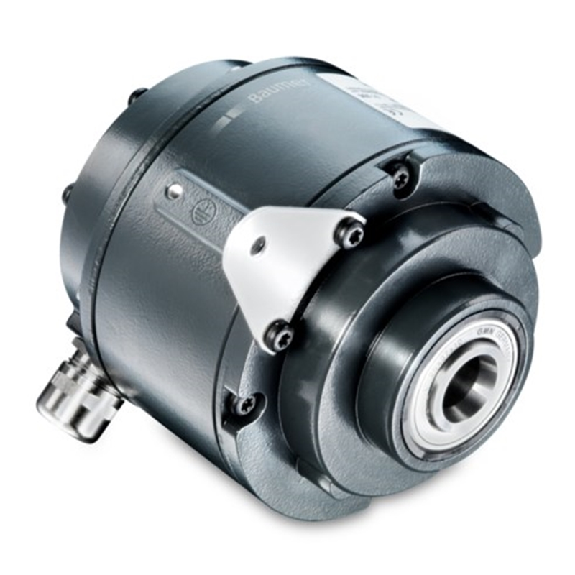

Codeur inc. Ø105mm Axe creux 16mm 1024i/t 9-30Vdc HTL

Codeur incrémental Ø105mm, axe creux non traversant ø16 mm, 1024 impulsion/tour, signaux de sortie K1, K2, K0, 9...30 VDC / Étage de sortie HTL avec signaux inversés, protection contre la poussière, raccordement boîte à bornes, radial

Codeur incrémental• Taille (bride): ø105 mm• Signaux de sortie: K1, K2, K0 • Nombre d'impulsions: 1024• Alimentation: 9...30 VDC• Étage de sortie: HTL avec signaux inversés• Système d'étanchéité: Protection contre l'humidité• Diamètre de l'axe: Axe creux non traversant ø16 mm • Raccordement: Couvercle de bornes, axial• Matière:- Boîtier: fonte d'aluminium- Axe: inox• Protection EN 60529: IP66• Température d'utilisation: -40...+100 °C• Série: HOG 10

Codeur incrémental• Taille (bride): ø105 mm• Signaux de sortie: K1, K2, K0• Nombre d'impulsions: 2048• Alimentation: 9...30 VDC• Étage de sortie: HTL avec signaux inversés• Système d'étanchéité: Protection contre l'humidité• Diamètre de l'axe: Axe creux non traversant ø16 mm• Raccordement: Couvercle de bornes, axial• Matière:- Boîtier: fonte d'aluminium- Axe: inox• Protection EN 60529: IP66• Température d'utilisation: -40...+100 °C• Série: HOG 10

Codeur incrémental• Taille (bride): ø105 mm• Signaux de sortie: K1, K2, K0• Nombre d'impulsions: 1024• Alimentation: 9...30 VDC• Étage de sortie: HTL avec signaux inversés• Système d'étanchéité: Protection contre la poussière• Diamètre de l'axe: Axe conique ø17 mm (1:10) • Raccordement: Couvercle de bornes, axial • Matière:- Boîtier: fonte d'aluminium- Axe: inox• Protection EN 60529: IP66• Température d'utilisation: -40...+100 °C• Série: HOG 10

Codeur incrémental• Taille (bride): ø105 mm• Signaux de sortie: K1, K2, K0• Nombre d'impulsions: 1024• Alimentation: 9...30 VDC• Étage de sortie: HTL avec signaux inversés• Système d'étanchéité: Protection contre l'humidité• Diamètre de l'axe: Axe conique ø17 mm (1:10) • Raccordement: Couvercle de bornes, axial • Matière:- Boîtier: fonte d'aluminium- Axe: inox• Protection EN 60529: IP66• Température d'utilisation: -40...+100 °C• Série: HOG 10

Codeur incrémental, Ø75 mm, 2 voies A et B + top zéro, 1 tour = 1024 impulsions, sorties HTL +compléments, alimentation 9-30 VDC, axe creux traversant alésage Ø16 mm, serrage par bague côté opposé pige, sortie presse-étoupe radiale, sans câble

Codeur incrémental Ø58mm Axe creux 12mm 1024i/t 8-30V HTL/Totem pôle

Codeur incrémental optique• Montage: Avec ressort anti-rotation• Type: Axe creux non traversant ø12 mm• Nombre d'impulsions: 1024• Alimentation: 8...30 VDC• Sortie: HTL niveau, Totem pôle, • Signaux de sortie: A, A inv, B, B inv, 0, 0 inv• Raccordement: Câble 1 m, radial• Indice de protection: IP65• Température d'utilisation: -20...+70 °C• Série: ITD 21 A 4 Y36

Combinaison codeur incrémental POG9 2 voies A et B + top zéro, 1 tour = 1024 imp, sorties HTL+compléments, alimentation 9-30 VDC, bride Euro B10, axe Ø11 mm, boîte à bornes radiale, sans câble + Relais de survitesse mécanique FSL90

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux non traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø12 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Câble radial, 2 m• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem pôle, 6 canaux• Nombre d’impulsions: 1 024 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 12 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Impulsions par tour: 1.024• Programmable/configurable: Non• Série: DFS60

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux non traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø15 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Câble radial, 1 m• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem pôle, 6 canaux• Nombre d’impulsions: 1 024 imp/tour• Température d’utilisation: -40...+85 °C• Série: optoPulse EIL580-B

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux non traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø12 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 1 024 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 12 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Câble, 8 fils, universel, 3 m• Impulsions par tour: 1.024• Programmable/configurable: Non• Série: DFS60

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 15 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 27 V• Mode de raccordement: Câble, 8 fils, universel, 0,5 m• Impulsions par tour: 1.024• Programmable/configurable: Non• Matériau, arbre: Acier inoxydable• Matériau, boîtier: Aluminium• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: -20 °C .. . +85 °C• Type de bride / bras de couple: Bras de couple 1 côté, trou oblong, rayon du cercle de trous 31,5 mm à 48,5 mm• Série: DBS60 Core
