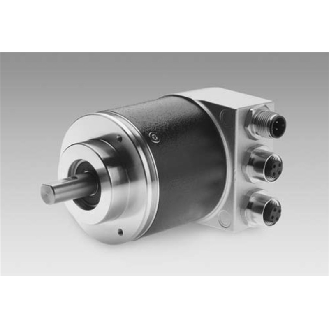

Codeur abs. monotour Axe plein 10mm 00720i/t 10-32Vdc SSI, M23 12P

Codeur 128 impulsions/tourA-, B- voieHTL UB= 8 - 26 VDCConnecteur K10SG4 (M12 - 4-points, contacts mâles)monté sur câble, tangentielle, 0,50 mAxe creux traversant Ø14 mmIndice de protection: IP65Kit de montage 021Température d'utilisation -20...+85 °C

Codeur incrémental• Taille (bride): Ø58 mm• Axe creux traversant: Ø14 mm, pour le montage avec arbres coniques (équipement)• Impulsions par tour: 120• Alimentation: UB= 8...30 VDC / HTL niveau, Totem pôle• Signaux de sortie: A, A inv, B, B inv, 0, 0 inv• Raccordement: Connecteur circuit imprimé type 21, contacts droits mâles, 8 points• Matière du boîtier: Aluminium• Indice de protection: IP65• Température d'utilisation: -30...+100 °C• Kit de montage: 3-bras, pitch diamètre du cercle 76 mm, montage 3 × M3 (120°)

Codeur absolu à sortie série SSI, multitour, Ø58 mm à axe creux traversant, alésage Ø14 mm, IP54, pige 15 mm et bague de serrage, résolution 25 bits: ST 13 bits et MT 12 bits, code Gray, alimentation 10-30 VDC, embase radiale mâle M23 à 12 contacts en sens horaire

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4• Caractéristiques de l´axe: Ø10 x 20 mm, avec méplat• Indice de protection: IP65• Raccordement: Câble radial, 2 m• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 500 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Impulsions par tour: 5.000• Programmable/configurable: Non• Série: DFS60

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 14 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Impulsions par tour: 10.000• Programmable/configurable: Non• Matériau, arbre: Métal• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium moulé sous pression• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: –40 °C .. . +100 °C• Série: DFS60
