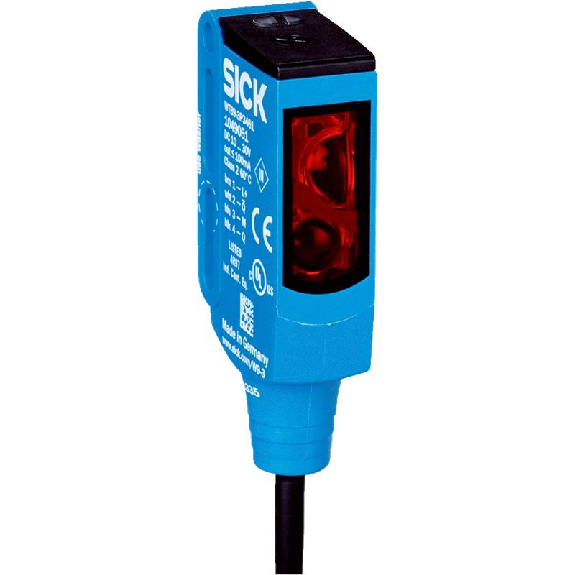

Cellule EAP PNP P=350mm Pot. PinPoint LO/DO / M12 4P+C0.12m

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 100 mm .. . 2.500 mm• Réglage: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 80 mm (2.500 mm)• Sortie de commutation: Relais, 4 A (250VAC), 4 A (24VDC), 0.125 A (250VDC)• Fonction de commutation: Inverseur• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 10 Hz • Temporisation: Retard à l'enclenchement, au déclenchement, 0,5 s .. . 10 s• Raccordement: Bornier, via M16 x 1• Tension d'alimentation: 20-250Vac/dc• Dimensions (l x H x P): 27 mm x 92 mm x 70 mm • Matériau du boîtier: Plastique, ABS• Indice de protection: IP67 • Température de fonctionnement: –40 °C .. . +60 °C• Série: W34

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière reflex• Distance de commutation max.: 5 m (RL100)• Réglage: Aucun• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Temps de réponse: 2 ms• Fréquence de commutation: 250 Hz• Raccordement: Connecteur mâle M12-A, 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur totale du boîtier: 78 mm• Longueur de filetage utile: 42,6 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –25 °C .. . +70 °C• Homologations: CE, cULus• Série: SS

Capteur photoélectrique pour objets transparents• Format: Parallélépipédique• Principe du capteur: Barrière réflex • Principe de détection: Autocollimation • Distance de commutation max.: 0 m .. . 5 m (PL80A)• Réglage: Câble, touche d'apprentissage simple • AutoAdapt: Oui• Source d'émission: LED PinPoint, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 45 mm (1,5 m) • Sortie de commutation: PNP• Mode de commutation: Commutation sombre • Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 15,25 mm x 44,5 mm x 22,2 mm• Matériau du boîtier: Acier inoxydable, acier inoxydable 316L• Indice de protection: IP66, IP67, IP68, IP69K • Température de fonctionnement: –30 °C .. . +70 °C• Type de boîtier: Washdown • Applications spéciales: Environnements humides et hygiéniques, détection d'objets transparents• Série: W4S-3 Inox Glass

Cellule EAP PNP P=20-350mm Pot. Laser LO/DO 10-30Vdc / M08 4P Caractéristiques techniques : > Données générales : Fonction : Elimination de l'arrière plan Portée Tw : 20 … 350 mm Plage de détection Tb (Tw max) : 20 … 350 mm Plage de détection Tb (Tw min) : 5 … 20 mm Reproductibilité : < 0,2 mm du foyer laser Indication de fonctionnement : LED verte Indication réception : LED jaune Réglage de la portée de détection : Mécanique, 9 tours Distance foyer : 115 mm > Source lumineuse : Source lumineuse : Diode laser rouge, pulsée Classe laser : 2 Longueur d'ondes : 650 nm > Données électriques : Temps d'activation / désactivation : < 0,5 ms Plage de tension +Vs : 10 … 30 VDC Consommation max. (sans charge) : 35 mA Courant absorbé moyen : 25 mA Tension résiduelle Vd : <2,2 VDC Fonction de commutation : Claire/sombre Circuit de sortie : PNP Courant de sortie : 100 mA Protégé contre courts-circuits : Oui Protégé contre inversion polarité : Oui > Données mécaniques : Largeur / Diamètre : 14,8 mm Hauteur / Longueur : 43 mm Profondeur : 31 mm Forme du boîtier : Parallélépipédique Matériau du boîtier : Plastique (ASA, MABS) Face avant (optique) : PMMA Version de raccordement : Connecteur M8 4-pôles > Conditions ambiantes : Température de fonctionnement : -10 … +50 °C
