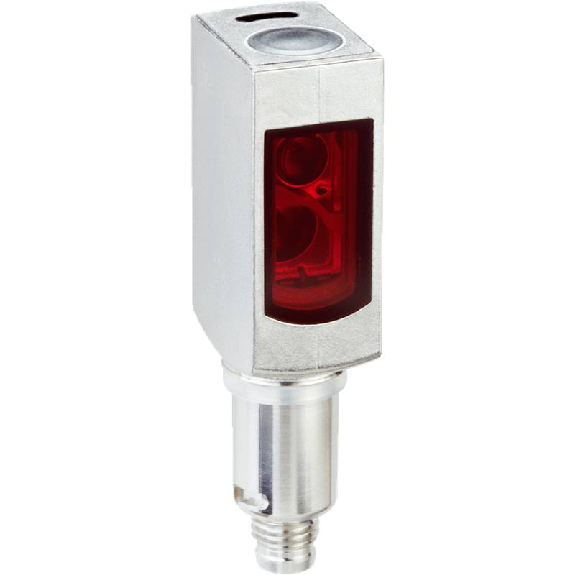

Cellule EAP PNP P=300mm Teach Laser LO/DO / M08 4P

Cellule EAP PNP/NPN P=750mm Teach IO-Link PinPoint LO/DO / M12 4P > Caractéristiques : Principe de fonctionnement : Détecteur à réflexion directe Principe de fonctionnement, détail : Élimination d'arrière-plan, Technologie Twin-Eye Distance de commutation : Distance de commutation min. : 10 mm Distance de commutation max. : 750 mm Plage de réglage seuil de commutation pour l’élimination de l’arrière-plan : 100 mm ... 750 mm Objet de référence : Objet avec 90 % de coefficient de rémission (par rapport au blanc standard selon DIN 5033) Distance minimale entre la distance de commutation réglée et l’arrière-plan (noir 6 % / blanc 90 %): 20 mm, à une distance de 300 mm Plage de distance de commutation conseillée pour la meilleure performance : 100 mm ... 300 mm • Faisceau de l’émetteur : Source d'émission : LED PinPoint Forme du spot lumineux : En forme de points Taille du spot lumineux (distance) : Ø 8 mm (300 mm) Diffusion maximale du faisceau de transmission autour de l’axe de transmission normalisé (angle de strabisme) : < +/- 1,0° (à TU = +23 °C) • Caractéristiques LED : Référence normative : EN 62471:2008-09 | CEI 62471:2006, modifié Identification des groupes à risque par LED : Groupe libre Longueur d'onde : 635 nm Durée de vie moyenne : 100.000 h à TU = +25 °C • Réglage : Bouton poussoir rotatif : BluePilot: pour le réglage de la distance de commutation IO-Link : Pour le réglage des paramètres du capteur et des fonctions Smart Tasks • Affichage : LED bleue : BluePilot : indication de la distance de commutation LED verte : Afficheur d'état Activé en permanence : mise sous tension ,Clignotant : mode IO-Link LED jaune : État réception de lumière Activé en permanence : Objet présent Désactivé en permanence : Objet absent Applications spéciales : Détection d'objets brillants, inégaux, détection d'objets entourés de feuilles > Grandeurs caractéristiques relatives à la sécurité : MTTFD : 420 années DCavg : 0 % TM (durée d'utilisation) : 20 années (EN ISO 13849) Taux d’utilisation : 60 % • Interface de communication : IO-Link : ✔ , V1.1 Taux de transfert des données : COM2 (38,4 kBaud) Temps de cycle : 2,3 ms Longueur de données de process : 16 Bit Structure de données de process: Bit 0 = signal de commutation QL1 Bit 1 = signal de commutation QL2 Bit 2 à 15 = vide VendorID : 26 DeviceID HEX : 0x800164 DeviceID DEC : 8388964 Type Masterport compatible : A Prise en charge du mode SIO : Oui > Caractéristiques électriques : Tension d’alimentation UB : 10 V DC ... 30 V DC 1) Ondulation résiduelle : ≤ 5 Vss Catégorie d'utilisation : DC-12 (selon EN 60947-5-2) DC-13 (selon EN 60947-5-2) Consommation : ≤ 30 mA, sans charge. À UB = 24 V Classe de protection : III • Sortie numérique : Nombre : 2 (antivalent) Type : Push-pull : PNP/NPN Tension du signal PNP HAUT / BAS : Env. UB-2,5 V / 0 V Tension du signal NPN HAUT / BAS : Env. UB / < 2,5 V Courant de sortie Imax. : ≤ 100 mA Circuits de protection Entrées : Protégé contre l'inversion de polarité Résistant au courant de surcharge et aux courts-circuits Temps de réponse : ≤ 1,4 ms 2) Répétabilité (temps de réponse) : 750 µs Fréquence de commutation : 350 Hz 3) • Affectation des broches/fils : Fonction broche 4 / noir (BK) : Sortie numérique, commutation claire, objet présent → sortie QL1 HIGH ; communication IO-Link C Fonction broche 4 / noir (BK) - Détail : La fonction broche 4, fonction du capteur est configurable, autres réglages possibles via IO-Link Fonction broche 2 / blanc (WH) : Sortie numérique, commutation sombre, objet présent sortie ǬL1 LOW Fonction broche 2 / blanc (WH) - Détail : La fonction broche 2, fonction du capteur est configurable, autres réglages possibles via IO-Link 1) Valeurs limites. 2) Durée du signal sur charge ohmique en mode commutation. 3) Pour un rapport clair/sombre de 1:1. > Caractéristiques mécaniques : Dimensions (l x H x P) : 20 mm x 55,7 mm x 42 mm Raccordement : Connecteur M12, 4 pôles Matériau ; Boîtier : Plastique, VISTAL® Vitre frontale : Plastique, PMMA Connecteur mâle : Plastique, VISTAL® Couple de serrage max. des vis de fixation : 1,3 Nm > Caractéristiques ambiantes : Indice de protection : IP66 (EN 60529) IP67 (EN 60529) IP69 (EN 60529) 1) Température de fonctionnement : –40 °C ... +60 °C Température ambiante d’entreposage : –40 °C ... +75 °C Immunité aux chocs : 50 g, 11 ms (25 chocs positifs et 25 négatifs le long des axes X, Y, Z, soit 150 chocs au total (EN60068-2-27)) 50 g, 6 ms (5.000 chocs positifs et 5.000 négatifs le long des axes X, Y, Z, soit 30.000 chocs au total (EN60068-2-27)) Immunité aux vibrations : 10 Hz ... 2.000 Hz (Amplitude 0,5 mm / 10 g, 20 Sweeps sur les axes X, Y, Z, 1 octave/min, (EN60068-2-6)) Humidité de l'air : 35 % ... 95 %, humidité relative (pas de buée) Compatibilité électromagnétique (CEM) : EN 60947-5-2 Résistance aux produits de nettoyage : ECOLAB > Smart Task : Désignation Smart Task : Logique de base • Fonction logique : Direct ET OU Fenêtre Hystérésis • Fonction minuterie : Désactivé Retard à l'enclenchement Retard au déclenchement Retard à l'enclenchement et au déclenchement Impulsion One Shot Onduleur : Oui Fréquence de commutation : SIO Logic: 300 Hz 1) IOL: 280 Hz 2) Temps de réponse : SIO Logic: 1.65 ms 1) IOL: 1.75 ms 2) Répétabilité : SIO Logic: 800 µs 1) IOL: 900 µs 2) Signal de commutation : Signal de commutation QL1 : Sortie de commutation Signal de commutation ǬL1 : Sortie de commutation

Capteur photoélectrique• Format: Hybride, fileté M18 x 1• Principe du capteur: Barrière réflex• Principe de détection: Double lentille• Distance de commutation: 6,5 m (PL80A)• Potentiomètre, droite: Aucun• Source d'émission: LED PinPoint, Lumière rouge visible, Polarisée• Sortie de commutation Q1: NPN, commutation claire• Sortie de commutation Q2: NPN, commutation sombre• Potentiomètre, gauche: Aucun• Caractéristiques spécifiques: Affichage de l'intensité du signal• Temps de réponse: max . 0,5 ms• Fréquence de commutation: 1.000 Hz• Raccordement: Câble 2.0 m, PVC• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 16,2 mm x 48,5 mm x 31,8 mm• Type de fixation: M18, tête / latéral (24 à 24,5 mm)• Matériau du boîtier: Plastique, VISTAL®• Indice de protection: IP67, IP69K• Température de fonctionnement: –40 °C .. . +70 °C• Série: SureSense

Capteur photoélectrique multi-tâches• Type: R• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 500 .. . 1000 mm• Réglage: Potentiomètre, 9 tours• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Raccordement: Câble avec connecteur mâle• Série: ZoneControl

Capteur photoélectrique • Format: Parallélépipédique, faisceau radial• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Énergétique• Distance de détection Sn: 200 mm• Réglage: Potentiomètre, 2 tours• Source d'émission: LED, Lumière rouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Raccordement: Câble 5 m• Tension d'alimentation: 10-30 Vdc• Dimensions: 12 mm x 21 mm x 40 mm• Matériau du boîtier: Polybutylène téréphthalate• Matériau (Lentille): Polyallylate dénaturé• Support de fixation: Acier inoxydable (SUS304)• Classe de protection: IP67 (CEI 60529)• Température de fonctionnement: –25 °C à 55 °C (sans givrage)• Série: E3S-A

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Énergétique• Distance de commutation max.: 5 mm .. . 1.000 mm• Réglage: Potentiomètre• Source d'émission: LED PinPoint, Lumière rouge visible• Taille du spot lumineux (distance): Ø 45 mm (800 mm)• Sortie de commutation: PNP• Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 500 Hz • Interface de communication: -• Raccordement: Câble 4 fils, 2 m, PVC• Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Métal, Laiton nickelé et ABS • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +55 °C • Compris dans la livraison: Écrou de fixation (2 x) • Série: GR18
