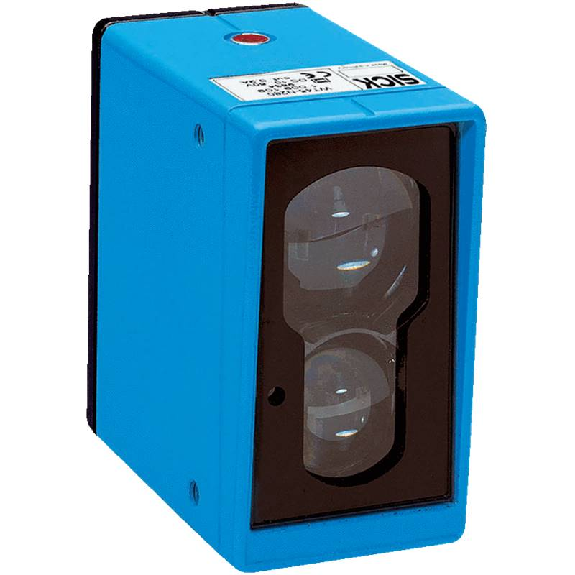

Cellule EAP PNP P=2m Pot. IR LO/DO Tempo E. test 10-60Vdc / Bornes

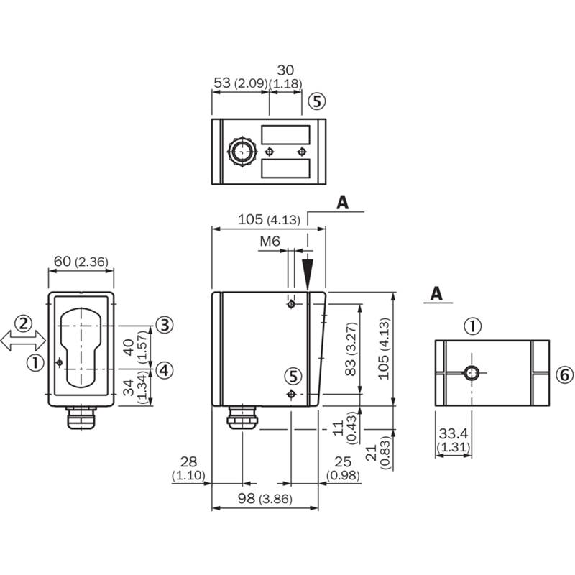

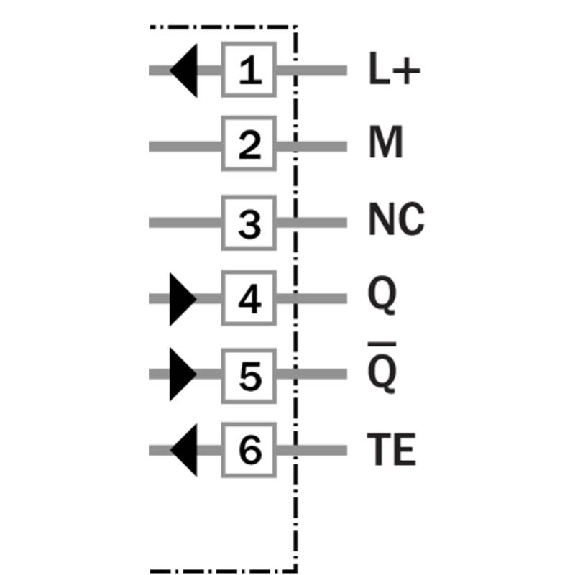

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 350 m • Réglage: Potentiomètre • Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 4,5 m (300 m) • Sortie de commutation: PNP • Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz • Entrée test émetteur coupé: TE après 0 V • Temporisation: 0,5 s, 12 s ou 0,015 s, 0,3 s • Raccordement: Bornier via PG13,5, 6 pôles• Tension d'alimentation: 10-60Vdc• Dimensions (l x H x P): 60 mm x 105 mm x 105 mm • Matériau du boîtier: Métal • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +55 °C • Chauffage de la vitre frontale: Oui• Références des composants: (2081962) WE45-P250S30, (2081963) WS45-D250S30• Série: W45

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 350 m • Réglage: Potentiomètre • Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 4,5 m (300 m) • Sortie de commutation: NPN• Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz • Entrée test émetteur coupé: TE après 0 V • Temporisation: 0,5 s, 12 s ou 0,015 s, 0,3 s • Raccordement: Raccordement sur bornier avec PG13,5, 6 pôles• Tension d'alimentation: 10-60Vdc• Dimensions (l x H x P): 60 mm x 105 mm x 105 mm • Matériau du boîtier: Métal • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +55 °C • Chauffage de la vitre frontale: Oui• Références des composants: (2081962) WE45-P250S30, (2081963) WS45-D250S30• Série: W45

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 100 mm .. . 2.500 mm• Réglage: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 80 mm (2.500 mm)• Sortie de commutation: NPN, PNP• Mode de commutation: Commutation claire, commutation sombre• Fréquence de commutation: 1.000 Hz• Sortie d'alarme: Oui• Entrée test émetteur coupé: TE après 0 V• Temporisation: 0,5 s .. . 10 s• Raccordement: Bornier, via M16 x 1• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 27 mm x 92 mm x 70 mm • Matériau du boîtier: Plastique, ABS • Indice de protection: IP67 • Température de fonctionnement: –40 °C .. . +60 °C• Série: W34

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 100 mm .. . 2.500 mm• Réglage: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 80 mm (2.500 mm)• Sortie de commutation: NPN, PNP• Mode de commutation: Commutation claire, commutation sombre• Fréquence de commutation: 1.000 Hz• Temporisation: 0,5 s .. . 10 s• Entrée test émetteur coupé: TE après 0 V• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 27 mm x 92 mm x 70 mm • Matériau du boîtier: Plastique, ABS• Indice de protection: IP67 • Température de fonctionnement: –40 °C .. . +60 °C• Série: W34

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 100 mm .. . 2.500 mm• Réglage: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: NPN, PNP• Mode de commutation: Commutation claire, commutation sombre• Fréquence de commutation: 1.000 Hz• Sortie d'alarme: Oui• Entrée test émetteur coupé: TE après 0 V• Raccordement: Bornier, via M16 x 1• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 27 mm x 92 mm x 70 mm • Matériau du boîtier: Plastique, ABS • Indice de protection: IP67 • Température de fonctionnement: –40 °C .. . +60 °C• Série: W34

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 100 mm .. . 2.500 mm• Réglage: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 80 mm (2.500 mm)• Sortie de commutation: Relais, 4 A (250VAC), 4 A (24VDC), 0.125 A (250VDC)• Fonction de commutation: Inverseur• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 10 Hz • Temporisation: Retard à l'enclenchement, au déclenchement, 0,5 s .. . 10 s• Raccordement: Bornier, via M16 x 1• Tension d'alimentation: 20-250Vac/dc• Dimensions (l x H x P): 27 mm x 92 mm x 70 mm • Matériau du boîtier: Plastique, ABS• Indice de protection: IP67 • Température de fonctionnement: –40 °C .. . +60 °C• Série: W34

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 100 mm .. . 2.500 mm• Réglage: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 80 mm (2.500 mm)• Sortie de commutation: NPN, PNP• Mode de commutation: Commutation claire/sombre• Temps de réponse: max . 500 µs• Fréquence de commutation: 1.000 Hz• Temporisation: Retard à l'enclenchement et au déclenchement, 0,5 s, 10 s • Entrée test émetteur coupé: TE après 0 V• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 27 mm x 87,5 mm x 65 mm • Matériau du boîtier: Métal, zinc moulé sous pression • Chauffage de la vitre frontale: Oui• Indice de protection: IP69K • Température de fonctionnement: –40 °C .. . +60 °C• Série: W24-2

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 100 mm .. . 1.200 mm• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge visible• Sortie de commutation: NPN, PNP• Mode de commutation: Commutation claire, commutation sombre• Temps de réponse: max . 500 µs• Fréquence de commutation: 1.000 Hz• Entrée test émetteur coupé: TE après 0 V• Temporisation: Retard à l'enclenchement, au déclenchement, 0,5 s .. . 10 s• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 27 mm x 92 mm x 70 mm • Matériau du boîtier: Plastique, ABS• Indice de protection: IP67 • Température de fonctionnement: –40 °C .. . +60 °C• Série: W34

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Principe de détection: Élimination d'arrière-plan • Distance de commutation max.: 100 mm .. . 2.500 mm • Réglage: Potentiomètre • Source d'émission: LED, Lumière infrarouge• Sortie de commutation: NPN, PNP • Mode de commutation: Commutation claire/sombre • Entrée test émetteur coupé: TE après 0 V • Raccordement: Connecteur mâle M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 27 mm x 87,5 mm x 65 mm • Matériau du boîtier: Zinc moulé sous pression, métal • Indice de protection: IP69K • Température de fonctionnement: –40 °C .. . +60 °C• Série: W24-2

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 100 mm .. . 2.500 mm• Réglage: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: NPN, PNP• Mode de commutation: Commutation claire/sombre• Entrée test émetteur coupé: TE après 0 V• Raccordement: Bornier, via M16 x 1• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 27 mm x 87,5 mm x 65 mm • Matériau du boîtier: Métal, zinc moulé sous pression • Indice de protection: IP69K • Température de fonctionnement: –40 °C .. . +60 °C• Série: W24-2

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Elimination d'arrière plan• Portée: 200 .. . 2000 mm• Réglage: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Temporisation: Oui• Mode de raccordement: Connecteur mâle M12 4 pôles, orientable• Tension d'alimentation: 10-30 Vdc• Dimensions: 18 x 50 x 50 mm• Matériau de boîtier: ABS• Classe de protection selon CEI 60529: IP67• Température de fonctionnement: -10 … 55 °C• Série: S62

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 100 mm .. . 2.500 mm• Réglage: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 80 mm (2.500 mm)• Sortie de commutation: NPN, PNP• Mode de commutation: Commutation claire/sombre• Temps de réponse: max . 500 µs• Fréquence de commutation: 1.000 Hz• Temporisation: 0,5 s .. . 10 s• Entrée test émetteur coupé: TE après 0 V• Raccordement: Bornier, via M16 x 1• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 27 mm x 87,5 mm x 65 mm • Matériau du boîtier: Métal, zinc moulé sous pression • Chauffage de la vitre frontale: Oui• Indice de protection: IP69K• Température de fonctionnement: –40 °C .. . +60 °C• Série: W24-2

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Principe de détection: Élimination d'arrière-plan • Distance de commutation max.: 100 mm .. . 2.500 mm • Réglage: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: NPN, PNP • Mode de commutation: Commutation claire, Commutation sombre • Fréquence de commutation: 1.000 Hz • Entrée test émetteur coupé: TE après 0 V • Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 27 mm x 92 mm x 70 mm • Matériau du boîtier: Plastique, ABS• Indice de protection: IP67 • Température de fonctionnement: –40 °C .. . +60 °C• Série: W34

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Principe de détection: Élimination d'arrière-plan • Distance de commutation max.: 100 mm .. . 2.500 mm • Réglage: Potentiomètre • Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP, NPN • Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz • Entrée test émetteur coupé: TE après 0 V • Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 27 mm x 87,5 mm x 65 mm • Matériau du boîtier: Métal, zinc moulé sous pression • Indice de protection: IP69K • Température de fonctionnement: –40 °C .. . +60 °C• Série: W24-2

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 100 mm .. . 1.200 mm• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge visible• Taille du spot lumineux (distance): Ø 40 mm (1.200 mm)• Sortie de commutation: NPN, PNP• Mode de commutation: Commutation claire/sombre• Temps de réponse: max . 500 µs• Fréquence de commutation: 1.000 Hz• Temporisation: 0,5 s .. . 10 s• Entrée test émetteur coupé: TE après 0 V• Raccordement: Bornier, via M16 x 1• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 27 mm x 87,5 mm x 65 mm • Matériau du boîtier: Métal, zinc moulé sous pression • Chauffage de la vitre frontale: Oui• Indice de protection: IP69K • Température de fonctionnement: –40 °C .. . +60 °C• Série: W24-2
