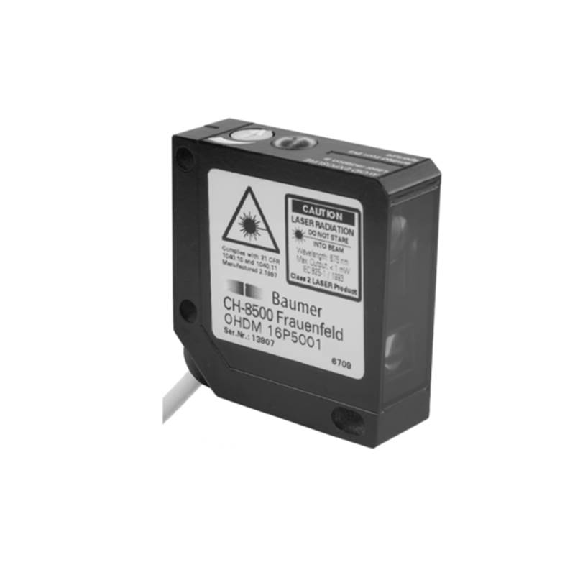

Cellule EAP PNP P=25-300mm (80mm) Pot. Laser LO/DO / Câble 2m

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan • Distance de commutation max.: 25 .. . 300 mm• Réglage: Potentiomètre mécanique, 8 tours• Source d'émission: Laser, Lumière rouge, Classe 2• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Raccordement: Câble 2 m• Tension d'alimentation: 10-30Vdc• Dimensions (L x H x P): 50 x 50 x 15,4 mm • Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: -10 .. . +50 °C

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination de l'arrière plan• Portée: 25-300 mm• Réglage: Potentiomètre, 5 tours• Source d'émission: Laser, Lumière rouge, Classe 1• Diamètre du spot (type): 0,5 mm de diamètre à 300 mm• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Temps de réponse: Max . 0.5 ms• Raccordement: Câble 2 m• Tension d'alimentation: 12 à 24 Vc.c.±10 %• Dimensions: 31 x 20 x 11 mm• Materiau du boitier: PBT• Degré de protection: IP67 (IEC 60529)• Température de fonctionnement: -25 à 55 °C• Série: E3Z

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Suppression de l'arrière-plan• Portée: 20...300 mm• Réglage: Potentiomètre, 270°• Source d'émission: Laser, Lumière rouge, Classe 1• Taille du spot lumineux: 0.2 x 0.3 mm dans le point de focalisation• Sortie de commutation: PNP• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 2000 Hz• Interface de communication: -• Mode de raccordement: Câble, 2,00 m, PVC• Tension d'alimentation: 10-30Vdc• Dimensions: 10,8 x 32,7 x 19,5 mm• Matériau du boîtier: PC, PBT• Classe de protection: IP67 (CEI 60529)• Température ambiante: -10…55 °C• Homologation / conformité: CE, cULus, CDRH, EAC, WEEE • Série: 5K

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination de l'arrière plan• Portée Sn: 300 mm (40...300 mm)• Réglage: Potentiomètre, 6 tours• Source d'émission: Laser, Lumière rouge visible, Classe 1• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Temps de réponse: max . 250 µs• Fréquence de commutation: max . 2 kHz• Interface de communication: -• Raccordement: Câble 2 m• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 11 mm x 31 mm x 19 mm• Matériau du boîtier: PC/PBT• Classe de protection: IP67 (CEI 60529)• Température de fonctionnement: - 25°C…+55°C• Homologations: CE, cULus• Série: S3Z

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Principe de détection: Élimination d'arrière-plan • Distance de commutation max.: 25 mm .. . 300 mm • Réglage: Potentiomètre, 5 tours • Source d'émission: Laser, Lumière rouge, Classe 1• Taille du spot lumineux (distance): Ø 1 mm x 170 mm• Sortie de commutation: PNP • Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1.000 Hz• Raccordement: Câble, 4 fils, 2 m, PVC• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 12,2 mm x 41,8 mm x 17,3 mm• Matériau du boîtier: Plastique, Novodur• Indice de protection: IP66, IP67• Température de fonctionnement: –10 °C .. . +50 °C• Série: W4SL-3

Cellule EAP PNP P=25-300mm (80mm) Pot. Laser LO/DO / M12 4P Caractéristiques techniques : > Données générales : Fonction : Elimination de l'arrière plan Portée Tw : 25 … 300 mm Plage de détection Tb (Tw max) : 40 … 300 mm Plage de détection Tb (Tw min) : 5 … 25 mm Reproductibilité : < 0,1 mm du foyer laser Indication sortie : LED jaune Réglage de la portée de détection : Mécanique, 8 tours Distance foyer : 80 mm Suppression influence réciproque : Oui > Source lumineuse : Source lumineuse : Diode laser rouge, pulsée Classe laser : 2 Longueur d'ondes : 650 nm > Données électriques : Temps d'activation / désactivation : < 0,6 ms Plage de tension +Vs : 10 … 30 VDC Consommation max. (sans charge) : 35 mA Courant absorbé moyen : 25 mA Tension résiduelle Vd : <2 VDC Fonction de commutation : Claire/sombre Circuit de sortie : PNP Courant de sortie : 200 mA Protégé contre courts-circuits : Oui Protégé contre inversion polarité : Oui > Données mécaniques : Largeur / Diamètre : 15,4 mm Hauteur / Longueur : 50 mm Profondeur : 50 mm Forme du boîtier : Parallélépipédique Matériau du boîtier : Zinc moulé sous pression Face avant (optique) : Verre Version de raccordement : Connecteur M12 4-pôles > Conditions ambiantes : Température de fonctionnement : -10 … +50 °C

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination de l'arrière plan• Portée: 25-300 mm• Réglage: Potentiomètre, 5 tours• Source d'émission: Laser, Lumière rouge, Classe 1• Diamètre du spot (type): 0,5 mm de diamètre à 300 mm• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Temps de réponse: Max . 0.5 ms• Raccordement: Câble 0.5 m• Tension d'alimentation: 12 à 24 Vc.c.±10 %• Dimensions: 31 x 20 x 11 mm• Materiau du boitier: PBT• Degré de protection: IP67 (IEC 60529)• Température de fonctionnement: -25 à 55 °C• Série: E3Z

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination de l'arrière plan• Portée: 25-300 mm• Réglage: Potentiomètre, 5 tours• Source d'émission: Laser, Lumière rouge, Classe 1• Diamètre du spot (type): 0,5 mm de diamètre à 300 mm• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Temps de réponse: Max . 0.5 ms• Raccordement: Câble 2 m• Tension d'alimentation: 12 à 24 Vc.c.±10 %• Dimensions: 31 x 20 x 11 mm• Materiau du boitier: PBT• Degré de protection: IP67 (IEC 60529)• Température de fonctionnement: -25 à 55 °C• Série: E3Z

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination de l'arrière plan• Portée: 20-300 mm• Réglage: Potentiomètre, 5 tours• Source d'émission: Laser, Lumière rouge, Classe 1• Diamètre du spot (type): 0,5 mm de diamètre à 300 mm• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Temps de réponse: Max . 1 ms• Raccordement: Câble 2 m• Tension d'alimentation: 12 à 24 Vc.c.±10 %• Dimensions: 31 x 20 x 11 mm• Materiau du boitier: PBT• Degré de protection: IP67 (IEC 60529)• Température de fonctionnement: -25 à 55 °C• Série: E3Z

Cellule EAP NPN P=25-300mm (80mm) Pot. Laser LO/DO / M12 4P Caractéristiques techniques : > Données générales : Fonction : Elimination de l'arrière plan Portée Tw : 25 … 300 mm Plage de détection Tb (Tw max) : 40 … 300 mm Plage de détection Tb (Tw min) : 5 … 25 mm Reproductibilité : < 0,1 mm du foyer laser Indication sortie : LED jaune Réglage de la portée de détection : Mécanique, 8 tours Distance foyer : 80 mm Suppression influence réciproque : Oui > Source lumineuse : Source lumineuse : Diode laser rouge, pulsée Classe laser : 2 Longueur d'ondes : 650 nm > Données électriques : Temps d'activation / désactivation : < 0,6 ms Plage de tension +Vs : 10 … 30 VDC Consommation max. (sans charge) : 35 mA Courant absorbé moyen : 25 mA Tension résiduelle Vd : <2 VDC Fonction de commutation : Claire/sombre Circuit de sortie : NPN Courant de sortie : 200 mA Protégé contre courts-circuits : Oui Protégé contre inversion polarité :Oui > Données mécaniques : Largeur / Diamètre : 15,4 mm Hauteur / Longueur : 50 mm Profondeur : 50 mm Forme du boîtier : Parallélépipédique Matériau du boîtier : Zinc moulé sous pression Face avant (optique) : Verre Version de raccordement : Connecteur M12 4-pôles > Conditions ambiantes : Température de fonctionnement : -10 … +50 °C

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination de l'arrière plan• Portée Sn: 300 mm (40...300 mm)• Réglage: Potentiomètre, 6 tours• Source d'émission: Laser, Lumière rouge visible, Classe 1• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Temps de réponse: max . 250 µs• Fréquence de commutation: max . 2 kHz• Interface de communication: -• Raccordement: Câble 2 m• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 11 mm x 31 mm x 19 mm• Matériau du boîtier: PC/PBT• Classe de protection: IP67 (CEI 60529)• Température de fonctionnement: - 25°C…+55°C• Homologations: CE, cULus• Série: S3Z

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Principe de détection: Élimination d'arrière-plan • Distance de commutation max.: 25 mm .. . 300 mm • Réglage: Potentiomètre, 5 tours • Source d'émission: Laser, Lumière rouge, Classe 1• Taille du spot lumineux (distance): Ø 1 mm x 170 mm• Sortie de commutation: NPN• Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1.000 Hz• Raccordement: Câble, 4 fils, 2 m, PVC• Dimensions (l x H x P): 12,2 mm x 41,8 mm x 17,3 mm• Matériau du boîtier: Plastique, Novodur• Indice de protection: IP66, IP67• Température de fonctionnement: –10 °C .. . +50 °C• Série: W4SL-3

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination de l'arrière plan• Portée: 20-300 mm• Réglage: Potentiomètre, 5 tours• Source d'émission: Laser, Lumière rouge, Classe 1• Diamètre du spot (type): 0,5 mm de diamètre à 300 mm• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Temps de réponse: Max . 1 ms• Raccordement: Câble 5 m• Tension d'alimentation: 12 à 24 Vc.c.±10 %• Dimensions: 31 x 20 x 11 mm• Materiau du boitier: PBT• Degré de protection: IP67 (IEC 60529)• Température de fonctionnement: -25 à 55 °C• Série: E3Z

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination de l'arrière plan• Portée: 25-300 mm• Réglage: Potentiomètre, 5 tours• Source d'émission: Laser, Lumière rouge, Classe 1• Diamètre du spot (type): 0,5 mm de diamètre à 300 mm• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Temps de réponse: Max . 0.5 ms• Raccordement: Câble 0.5 m• Tension d'alimentation: 12 à 24 Vc.c.±10 %• Dimensions: 31 x 20 x 11 mm• Materiau du boitier: PBT• Degré de protection: IP67 (IEC 60529)• Température de fonctionnement: -25 à 55 °C• Série: E3Z

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination de l'arrière plan• Portée: 25-300 mm• Réglage: Potentiomètre, 5 tours• Source d'émission: Laser, Lumière rouge, Classe 1• Diamètre du spot (type): 0,5 mm de diamètre à 300 mm• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Temps de réponse: Max . 0.5 ms• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 12 à 24 Vc.c.±10 %• Dimensions: 31 x 20 x 11 mm• Materiau du boitier: PBT• Degré de protection: IP67 (IEC 60529)• Température de fonctionnement: -25 à 55 °C• Série: E3Z
