Cellule EAP PNP/NPN P=2m IR LO/DO IO-Link / M12 4P

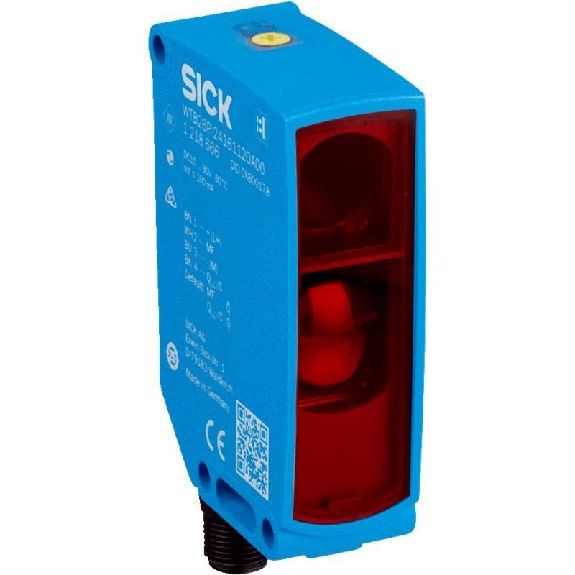

La cellule EAP PNP/NPN P=2m IR LO/DO IO-Link / M12 4P est un détecteur photoélectrique de la marque Sick, conçu pour offrir une détection précise et fiable dans les environnements industriels. Ce détecteur utilise le principe de fonctionnement de la réflexion directe avec élimination d'arrière-plan, ce qui permet d'obtenir des résultats de détection précis et sans interférences.
Voici les caractéristiques principales de la cellule EAP :
- Distance de commutation : Cette cellule offre une distance de commutation allant de 30 mm à 2.000 mm, ce qui permet de l'adapter à différents besoins de détection. La plage de réglage seuil de commutation pour l'élimination de l'arrière-plan est de 180 mm à 2.000 mm.
- Faisceau de l'émetteur : La source d'émission de cette cellule est une LED, qui produit un spot lumineux en forme de points d'un diamètre de 14 mm à une distance de 1.000 mm. Le faisceau de transmission a une diffusion maximale de +/- 1,0° autour de l'axe de transmission normalisé.
- Réglage : La cellule est équipée d'un bouton poussoir rotatif appelé BluePilot, qui permet de régler facilement la distance de commutation. De plus, elle est compatible avec le protocole IO-Link, ce qui permet de régler les paramètres du capteur et d'accéder aux fonctions Smart Tasks.
- Affichage : La cellule est équipée de plusieurs LED pour indiquer l'état de fonctionnement. Une LED bleue appelée BluePilot indique la distance de commutation, une LED verte est un afficheur d'état et une LED jaune indique l'état de réception de lumière.
- Interface de communication : La cellule est compatible avec le protocole IO-Link V1.1, ce qui permet une communication facile avec d'autres équipements. Le taux de transfert des données est de 38,4 kBaud avec un temps de cycle de 2,3 ms.

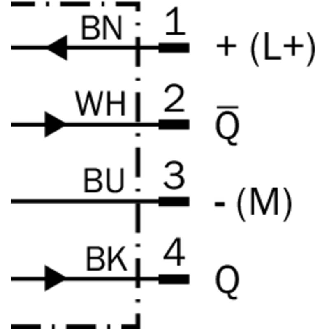

- Caractéristiques électriques : La cellule fonctionne avec une tension d'alimentation de 10 V DC à 30 V DC. Elle consomme moins de 30 mA sans charge à une tension de 24 V. Elle dispose de deux sorties numériques antivalentes de type Push-pull PNP/NPN, avec un courant de sortie maximal de 100 mA.

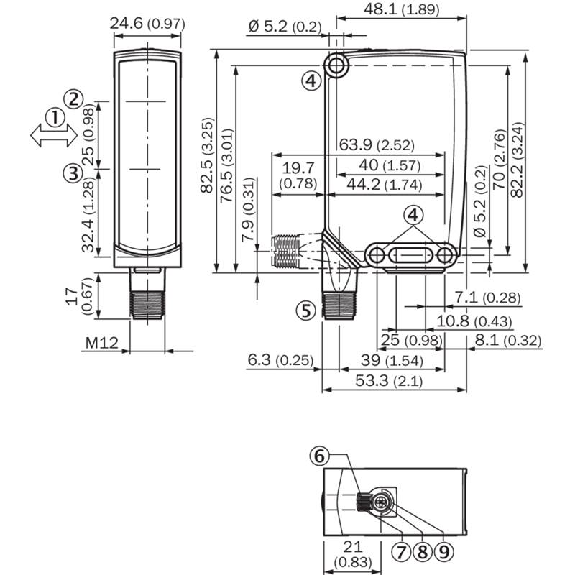

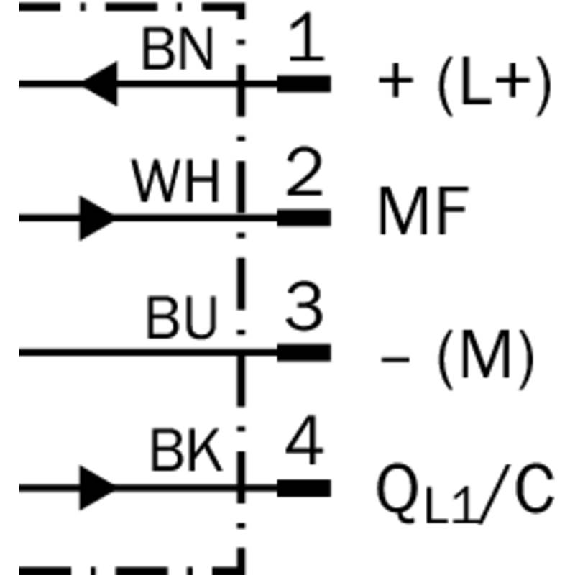

- Caractéristiques mécaniques : La cellule a des dimensions de 24,6 mm x 82,5 mm x 53,3 mm et est équipée d'un connecteur M12 à 4 pôles pour le raccordement. Le boîtier est en plastique VISTAL® et la vitre frontale en plastique PMMA. Elle est également résistante à l'eau et à la poussière avec un indice de protection IP66, IP67 et IP69.
- Caractéristiques ambiantes : La cellule peut fonctionner dans une plage de température allant de -40 °C à +60 °C. Elle est également résistante aux chocs et aux vibrations, conforme aux normes EN60068-2-27 et EN60068-2-6. Elle est compatible avec les produits de nettoyage ECOLAB.
La cellule EAP PNP/NPN P=2m IR LO/DO IO-Link / M12 4P de Sick est un choix idéal pour les applications industrielles nécessitant une détection précise et fiable. Son design robuste et ses fonctionnalités avancées en font un outil indispensable pour optimiser les processus de production.
Caractéristiques
- Poids (kg)
- 0.08
- Configuration
- rectangulaire
- Type de faisceaux
- infrarouge
- Nom/numéro du modèle
- WTB26I-24161120A00
- Connexion électrique
- connecteur M12
- Niveau de protection
- IP66
- Matériau
- en plastique
- Température de fonctionnement (°C)
- 60
- Sortie
- numérique
- Référence DirectIndustry
- 0005788060
Description
Cellule EAP PNP/NPN P=2m IR LO/DO IO-Link / M12 4P
La cellule EAP PNP/NPN P=2m IR LO/DO IO-Link / M12 4P est un détecteur photoélectrique de la marque Sick, conçu pour offrir une détection précise et fiable dans les environnements industriels. Ce détecteur utilise le principe de fonctionnement de la réflexion directe avec élimination d'arrière-plan, ce qui permet d'obtenir des résultats de détection précis et sans interférences.
Voici les caractéristiques principales de la cellule EAP :
- Distance de commutation : Cette cellule offre une distance de commutation allant de 30 mm à 2.000 mm, ce qui permet de l'adapter à différents besoins de détection. La plage de réglage seuil de commutation pour l'élimination de l'arrière-plan est de 180 mm à 2.000 mm.
- Faisceau de l'émetteur : La source d'émission de cette cellule est une LED, qui produit un spot lumineux en forme de points d'un diamètre de 14 mm à une distance de 1.000 mm. Le faisceau de transmission a une diffusion maximale de +/- 1,0° autour de l'axe de transmission normalisé.
- Réglage : La cellule est équipée d'un bouton poussoir rotatif appelé BluePilot, qui permet de régler facilement la distance de commutation. De plus, elle est compatible avec le protocole IO-Link, ce qui permet de régler les paramètres du capteur et d'accéder aux fonctions Smart Tasks.
- Affichage : La cellule est équipée de plusieurs LED pour indiquer l'état de fonctionnement. Une LED bleue appelée BluePilot indique la distance de commutation, une LED verte est un afficheur d'état et une LED jaune indique l'état de réception de lumière.
- Interface de communication : La cellule est compatible avec le protocole IO-Link V1.1, ce qui permet une communication facile avec d'autres équipements. Le taux de transfert des données est de 38,4 kBaud avec un temps de cycle de 2,3 ms.
- Caractéristiques électriques : La cellule fonctionne avec une tension d'alimentation de 10 V DC à 30 V DC. Elle consomme moins de 30 mA sans charge à une tension de 24 V. Elle dispose de deux sorties numériques antivalentes de type Push-pull PNP/NPN, avec un courant de sortie maximal de 100 mA.
- Caractéristiques mécaniques : La cellule a des dimensions de 24,6 mm x 82,5 mm x 53,3 mm et est équipée d'un connecteur M12 à 4 pôles pour le raccordement. Le boîtier est en plastique VISTAL® et la vitre frontale en plastique PMMA. Elle est également résistante à l'eau et à la poussière avec un indice de protection IP66, IP67 et IP69.
- Caractéristiques ambiantes : La cellule peut fonctionner dans une plage de température allant de -40 °C à +60 °C. Elle est également résistante aux chocs et aux vibrations, conforme aux normes EN60068-2-27 et EN60068-2-6. Elle est compatible avec les produits de nettoyage ECOLAB.
La cellule EAP PNP/NPN P=2m IR LO/DO IO-Link / M12 4P de Sick est un choix idéal pour les applications industrielles nécessitant une détection précise et fiable. Son design robuste et ses fonctionnalités avancées en font un outil indispensable pour optimiser les processus de production.
