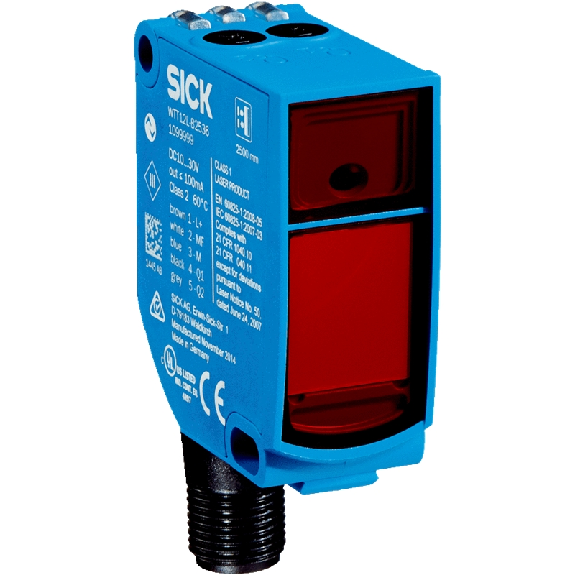

Cellule EAP PNP/NPN P=1600mm Laser LO / M12 5P

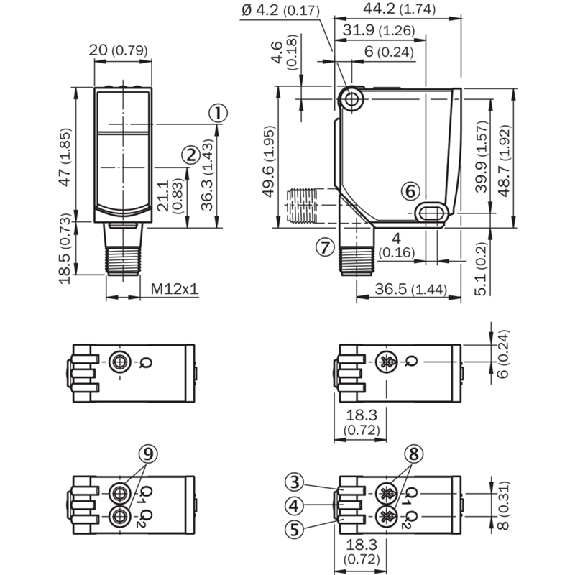

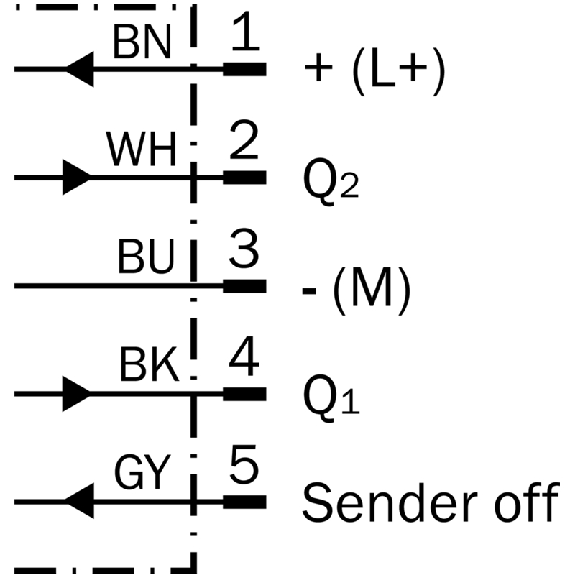

Celulle EAP PNP/NPN P=3,8m Pot. Laser LO / M12 5P > Caractéristiques : Principe de fonctionnement : Détecteur à réflexion directe Principe de fonctionnement, détail : Élimination d'arrière-plan, Temps de propagation de la lumière Dimensions (l x H x P) : 20 mm x 49,6 mm x 44,2 mm Distance de commutation max. : 50 mm ... 3.800 mm 1) Distance de commutation : 100 mm ... 3.800 mm 2) Source d'émission : Laser 3) Taille du spot lumineux (distance) : Ø 18 mm (3.800 mm) Longueur d'onde : 658 nm Classe laser : 1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11) Réglage : Potentiomètre, 4 tours (2 x) 1) Objet avec 6 ... 90 % de réémission (par rapport au blanc standard selon DIN 5033). 2) Réglable. 3) Durée de vie moyenne de 100.000 h à TU = + 25°C. > Mécanique/électronique : Tension d'alimentation : 10 V DC ... 30 V DC 1) Ondulation résiduelle : < 5 Vss 2) Consommation : 70 mA 3) Sortie de commutation : Push-pull : PNP/NPN 4) Nombre de sorties de commutation : 2 (Q1, Q2) 4) Type de commutation : Commutation claire 4) Courant de sortie Imax. : ≤ 100 mA Temps de réponse : ≤ 5 ms 5) Fréquence de commutation : 100 Hz 6) Sortie analogique : - Entrée : Émetteur éteint Mode de raccordement : Connecteur mâle M12, 5 pôles Protections électriques : A 7) B 8) C 9) Classe de protection : III Matériau du boîtier : Plastique, VISTAL® Matériau de l'optique : Plastique, PMMA Température de fonctionnement : –35 °C ... +50 °C 10) Température ambiante d’entreposage : –40 °C ... +70 °C Temps de préchauffage : < 15 min 11) Durée d'initialisation : < 300 ms 1) Valeurs limites. Fonctionnement en réseau protégé contre les courts-circuits max. 8 A. 2) Ne doit pas être supérieur ou inférieur aux valeurs de tolérance Uv. 3) Sans charge. Avec UV = 24 V. 4) Q1, Q2 = 2 seuils de commutation, commutation claire. 5) Durée du signal sur charge ohmique. 6) Pour un rapport clair/sombre de 1:1. 7) A = raccordements UV protégés contre les inversions de polarité. 8) B = entrées et sorties protégées contre les inversions de polarité. 9) C = suppression des impulsions parasites. 10) À partir de Tu = 45 °C, un courant de sortie max. Imax = 50 mA est admissible. 11) Sous Tu = –10 °C, un temps de préchauffage est nécessaire. > Grandeurs caractéristiques relatives à la sécurité : MTTFD : 133 années DCavg : 0 % TM (durée d'utilisation) : 20 années

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière réflex• Principe de détection: Double lentille• Distance de commutation max.: 0,03 m .. . 7,2 m (PL80A)• Réglage: Aucun• Source d'émission: LED PinPoint, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 175 mm (7 m)• Sortie de commutation: NPN• Mode de commutation: Commutation claire• Fréquence de commutation: ± 1.000 Hz• Interface de communication: -• Raccordement: Câble, 3 fils, 2 m, PVC• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 36,1 mm• Longueur de filetage utile: 22,6 mm• Matériau du boîtier: Plastique, ABS• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –25 °C .. . +55 °C• Compris dans la livraison: Écrou de fixation (2 x)• Série: GR18S

Capteur photoélectrique• Format: Cylindrique fileté, M18x1, faisceau axial• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Energétique• Distance de détection: Sn = 1m• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Mode de raccordement: Câble en PVC de 2 m• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Type: Corps cylindrique court• Matériau du boîtier: Acier inoxydable SUS 316L (1.4404)• Degré de protection: IP67, IP68, IP69K• Température de fonctionnement: -25 .. . 55° C

Photoelectric sensor Receiver M8 10-30Vdc PNP NC 10Khz 1m câble 2m axial

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrage optique réflex• Principe de détection: Barrière SmartReflect• Distance de commutation max.: 30 .. . 300 mm• Réglage: qTeach et Teach externe• Source d'émission: LED PinPoint, Lumière rouge• Sortie de commutation: Push-pull• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Câble 2 m, 4 fils• Tension d'alimentation: 10-30Vdc• Dimensions (L x H x P): 12,9 x 32,3 x 23 mm• Matériau du boîtier: Plastique (ASA, PmmA) • Face avant (optique): PMMA• Indice de protection: IP67 • Température de fonctionnement: -25 .. . +60 °C• Série: O300
