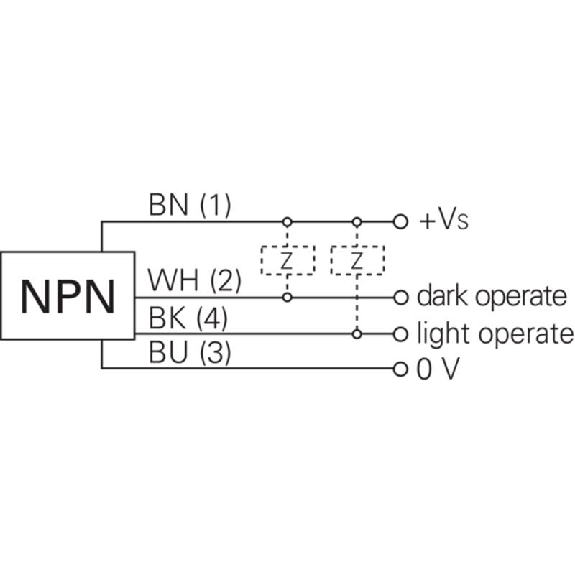

Cellule EAP NPN P=22-130mm Pot. Laser LO/DO 10-30Vdc / Câble 2m

Capteur photoélectrique• Format: Cylindrique fileté avec méplat, M18x1, faisceau axial• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Energétique• Distance de détection: Sn = 300 mm• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Mode de raccordement: Câble en PVC de 5 m• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Type: Corps cylindrique court• Matériau du boîtier: Plastique• Degré de protection: IP67, IP69K • Température de fonctionnement: -25 .. . 55°C

Cellule Bar. reflex transp. PNP/NPN P=4m Pot. LR LO/DO / M12 5P > Caractéristiques : Principe de fonctionnement : Barrière réflex Principe de fonctionnement, détail : Autocollimation Dimensions (l x H x P) : 15,6 mm x 48,5 mm x 42 mm Distance de commutation max : 0 m ... 4 m 1) Distance de commutation : 0 m ... 4 m 1) Mise au point : Env. 1,5° Source d'émission : LED 2) Taille du spot lumineux (distance) : Ø 25 mm (1,5 m) Angle d'émission : Env. 1,5° Longueur d'onde : 640 nm Réglage : Potentiomètre, 11 tours Applications spéciales : Détection d'objets transparents 1) Réflecteur PL80A. 2) Durée de vie moyenne de 100.000 h à TU = + 25°C. > Mécanique/électronique : Tension d'alimentation : 10 V DC ... 30 V DC 1) Ondulation résiduelle : < 5 Vss 2) Consommation : 30 mA 3) Sortie de commutation : PNP 4) NPN 5) Type de commutation : Commutation claire/sombre 4) 5) Type de commutation sélectionnable : Sélectionnable, à l'aide du câble de commande L / D Tension du signal PNP HAUT / BAS : Uv - 3 V / env. 0 V Tension du signal NPN HAUT / BAS : Env. Uv / < 3 V Courant de sortie Imax. : ≤ 100 mA Temps de réponse : ≤ 330 µs 6) Fréquence de commutation : 1.500 Hz 7) Atténuation sur le faisceau lumineux : > 8 % Mode de raccordement : Connecteur mâle M12, 5 pôles Protections électriques : A 8) C 9) D 10) Classe de protection : II Filtre polarisant : ✔ Matériau du boîtier : Plastique, ABS Matériau de l'optique : Plastique, PMMA Indice de protection : IP66 IP67 IP69K Tension d'alimentation 10 V DC ... 30 V DC 1) Ondulation résiduelle < 5 Vss 2) Consommation 30 mA 3) Sortie de commutation PNP 4) NPN 5) Type de commutation Commutation claire/sombre 4) 5) Type de commutation sélectionnable Sélectionnable, à l'aide du câble de commande L / D Tension du signal PNP HAUT / BAS Uv - 3 V / env. 0 V Tension du signal NPN HAUT / BAS Env. Uv / < 3 V Courant de sortie Imax. ≤ 100 mA Temps de réponse ≤ 330 µs 6) Fréquence de commutation 1.500 Hz 7) Atténuation sur le faisceau lumineux > 8 % Mode de raccordement Connecteur mâle M12, 5 pôles Protections électriques A 8) C 9) D 10) Classe de protection II Poids 120 g Filtre polarisant ✔ Matériau du boîtier Plastique, ABS Matériau de l'optique Plastique, PMMA Indice de protection IP66 IP67 IP69K Version spéciale : Détection d'objets transparents Température de fonctionnement : –30 °C ... +60 °C Température ambiante d’entreposage : –40 °C ... +75 °C 1) Valeurs limites pour fonctionnement en réseau protégé contre les courts-circuits max. 8 A. 2) Ne doit pas être supérieur ou inférieur aux valeurs de tolérance Uv. 3) Sans charge. 4) 0 V ou non raccordé, commutation claire. 5) Uv, commutation sombre. 6) Durée du signal sur charge ohmique. 7) Pour un rapport clair/sombre de 1:1. 8) A = raccordements UV protégés contre les inversions de polarité. 9) C = suppression des impulsions parasites. 10) D = sorties protégées contre les courts-circuits et les surcharges. > Grandeurs caractéristiques relatives à la sécurité : MTTFD : 823 années DCavg : 0 %

Capteur photoélectrique, réflexion directe avec suppression d'arrière plan, 1-30 mm, plat 3,5 mm, 12-24 Vc.c., NPN, LO, trous de fixation M2, câble 2 m

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrage optique réflex• Principe de détection: Barrière sur réflecteur• Distance de commutation max.: 3,2 m• Réglage: • Source d'émission: LED, Lumière rouge• Type faisceau: Concentrique• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (L x H x P): 14,8 x 43 x 31 mm• Matériau du boîtier: Plastique (ASA, MABS)• Indice de protection: IP67• Température de fonctionnement: -25 .. . +65 °C
