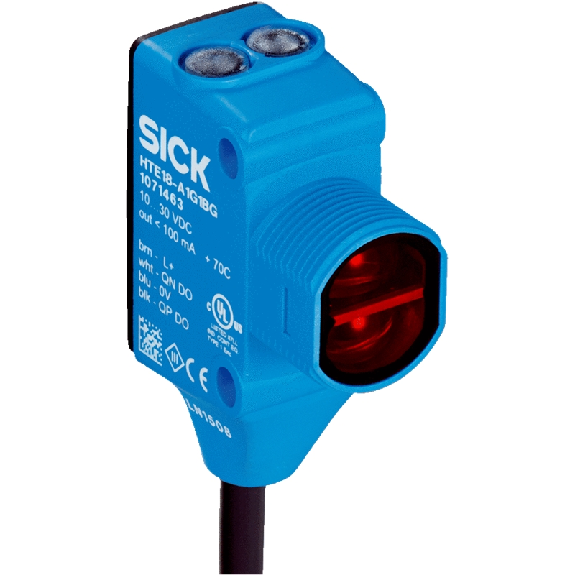

Cellule Directe PNP P=600mm PinPoint LO/DO / Câble 2m - HTE18-P1G2BB

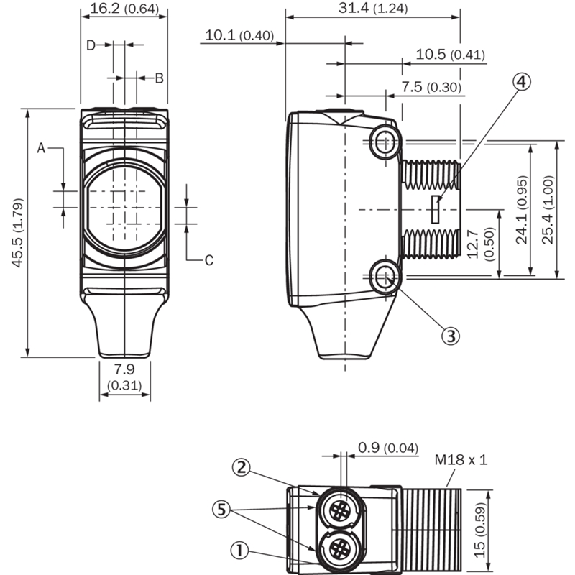

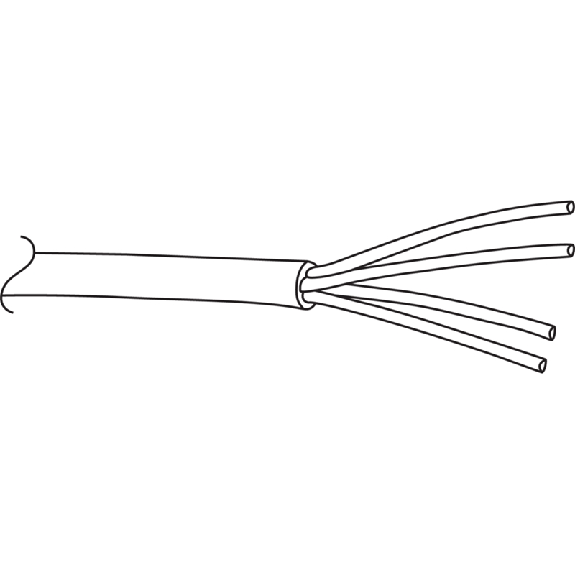

Capteur photoélectrique • Format: Cylindrique fileté, M18x1, faisceau radial• Principe du capteur: Barrage • Principe de détection: Emméteur/Récepteur• Distance de détection: Sn = 15 m• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Mode de raccordement: Câble en PVC de 2 m• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Matériau du boîtier: Métal• Degré de protection: IP67, IP69K
