Cellule Directe PNP P=100mm IR LO/DO NO M18 Métal Axial / Câble 2m
Paiement sécurisé
Virement bancaire
Informations de livraison
10 articles en stock
Livraison standard entre le 15/12 et le 17/12
Vendu et expédié par

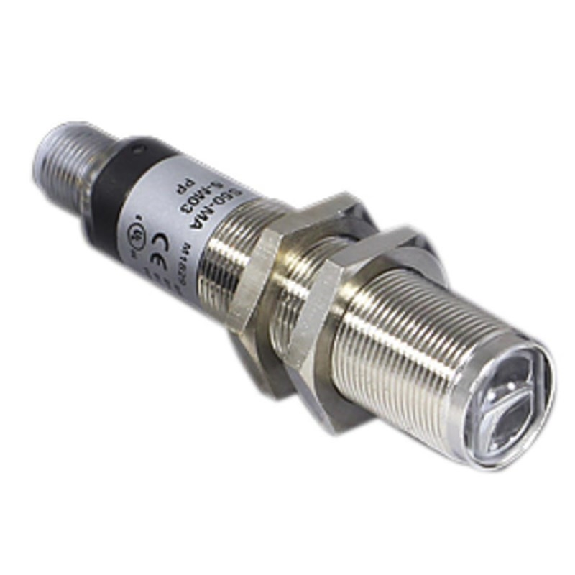

La Cellule Directe PNP P=100mm IR LO/DO NO M18 Métal Axial de la marque Datasensing est un capteur photoélectrique de format cylindrique fileté M18 x 1, doté d'un faisceau axial. Ce capteur fonctionne selon le principe de détection à réflexion directe, offrant une distance de détection Sn de 100 mm (0…100 mm).
- Principe du capteur: Détecteur à réflexion directe
- Principe de détection: Énergétique
- Source d'émission: LED, Lumière infrarouge
- Sortie de commutation: PNP
- Type de commutation: Contact à fermeture (NO)
- Mode de commutation: Commutation claire/sombre
- Temps de réponse: 0,5 ms
- Fréquence de commutation: 1 kHz
- Raccordement: Câble 2 m
- Tension d'alimentation: 10-30 Vdc
- Dimensions: Ø 18 mm x 57 mm
- Matériau du boîtier: Laiton nickelé
- Matériau de la tête active: PMMA
- Classe de protection: IP67 (CEI 60529)
- Température de fonctionnement: -25°C…+55°C (hors gel)
- Homologations: CE, cULus
- Accessoires fournis: écrous M18 x 1
- Série: S5N
Ce détecteur photoélectrique de haute qualité est idéal pour une utilisation dans diverses applications industrielles nécessitant une détection fiable et précise. Sa construction en métal axial assure une durabilité et une résistance aux conditions environnementales difficiles.
Caractéristiques
- Nom/numéro du modèle
- S5N-MA-2-C10-PK
- Référence DirectIndustry
- 0005787071
Description
La Cellule Directe PNP P=100mm IR LO/DO NO M18 Métal Axial de la marque Datasensing est un capteur photoélectrique de format cylindrique fileté M18 x 1, doté d'un faisceau axial. Ce capteur fonctionne selon le principe de détection à réflexion directe, offrant une distance de détection Sn de 100 mm (0…100 mm).
- Principe du capteur: Détecteur à réflexion directe
- Principe de détection: Énergétique
- Source d'émission: LED, Lumière infrarouge
- Sortie de commutation: PNP
- Type de commutation: Contact à fermeture (NO)
- Mode de commutation: Commutation claire/sombre
- Temps de réponse: 0,5 ms
- Fréquence de commutation: 1 kHz
- Raccordement: Câble 2 m
- Tension d'alimentation: 10-30 Vdc
- Dimensions: Ø 18 mm x 57 mm
- Matériau du boîtier: Laiton nickelé
- Matériau de la tête active: PMMA
- Classe de protection: IP67 (CEI 60529)
- Température de fonctionnement: -25°C…+55°C (hors gel)
- Homologations: CE, cULus
- Accessoires fournis: écrous M18 x 1
- Série: S5N
Ce détecteur photoélectrique de haute qualité est idéal pour une utilisation dans diverses applications industrielles nécessitant une détection fiable et précise. Sa construction en métal axial assure une durabilité et une résistance aux conditions environnementales difficiles.
