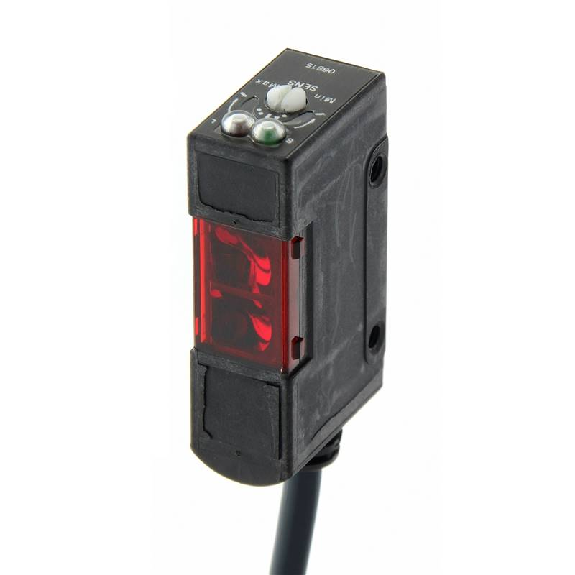

Cellule Directe NPN P=200mm LR LO/DO Radial 10-30Vdc / Câble 2m

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 3 … 15 mm• Réglage: Teach-in et IO-Link• Source d'émission: LED, Lumière rouge• Version: Faisceau focalisé fixe• Sortie de commutation: Push Pull• Mode de commutation: Commutation claire/sombre• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Raccordement: Câble avec connecteur mâle M8, 4 pôles, 200 mm• Tension d'alimentation: 10-30Vdc• Dimensions (L x H x P): 8 x 25 x 14.1 mm• Matériau du boîtier: Plastique (ASA, PmmA)• Indice de protection: IP67• Température de fonctionnement: -25 .. . +50 °C• Série: O200

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Énergétique• Distance de commutation max.: 3 mm .. . 200 mm• Réglage: Aucun• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 10 mm (200 mm)• Sortie de commutation: PNP• Mode de commutation: Commutation claire• Fréquence de commutation: 250 Hz• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 78 mm• Matériau du boîtier: Plastique, PBT/PC• Indice de protection: IP67• Température de fonctionnement: –25 °C .. . +70 °C• Série: V18-3

Capteur photoélectrique• Format: Parallélépipédique, extra-plat• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Énergétique• Distance de commutation max.: 2 mm .. . 18 mm• Réglage: Aucun• Source d'émission: LED, Lumière rouge visible• Sortie de commutation: NPN• Mode de commutation: Commutation claire• Fréquence de commutation: 1.000 Hz• Raccordement: Câble, 3 fils, 2 m, PVC• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 14 mm x 19,5 mm x 3,5 mm• Matériau du boîtier: Plastique, PC• Indice de protection: IP67• Température de fonctionnement: –20 °C .. . +55 °C• Série: W2 Flat

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan • Distance de commutation max.: 4 mm .. . 120 mm• Réglage: Câble, touche d'apprentissage simple• Source d'émission: LED PinPoint, Lumière rouge visible• Sortie de commutation: PNP• Mode de commutation: Commutation claire• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 12,2 mm x 41,8 mm x 17,3 mm • Matériau du boîtier: Plastique, ABS, plastique, PMMA • Indice de protection: IP67, IP66• Température de fonctionnement: –40 °C .. . +60 °C• Série: W4S-3

Cellule Barrage (E+R) PNP/NPN P=60m PinPoint LO/DO / M12 4P > Caractéristiques : Principe de fonctionnement : Barrière émetteur-récepteur • Distance de commutation : Distance de commutation min. : 0 m Distance de commutation max. : 60 m Distance max. entre le récepteur et l’émetteur (réserve fonctionnelle 1) : 0 m ... 60 m Distance entre le récepteur et l’émetteur recommandée (réserve fonctionnelle 2) : 0 m ... 50 m Plage de distance de commutation conseillée pour la meilleure performance : 0 m ... 50 m • Faisceau de l’émetteur : Source d'émission : LED PinPoint Forme du spot lumineux : En forme de points Taille du spot lumineux (distance) : Ø 115 mm (15 m) Diffusion maximale du faisceau de transmission autour de l’axe de transmission normalisé (angle de strabisme) : < +/- 1,0° (à TU = +23 °C) • Caractéristiques LED : Référence normative : EN 62471:2008-09 | CEI 62471:2006, modifié Identification des groupes à risque par LED : Groupe libre Longueur d'onde : 635 nm Durée de vie moyenne : 100.000 h à TU = +25 °C • Réglage : IO-Link : Pour le réglage des paramètres du capteur et des fonctions Smart Tasks Câble/broche : Pour l’activation de l’entrée test • Affichage : LED bleue : BluePilot : outil d’alignement LED verte : Afficheur d'état Activé en permanence : mise sous tension ,Clignotant : mode IO-Link LED jaune : État réception de lumière Activé en permanence : objet présent Désactivé en permanence : objet absent Clignotant : réserve fonctionnelle non atteinte 1,5 > Grandeurs caractéristiques relatives à la sécurité : MTTFD : 528 années DCavg : 0 % TM (durée d'utilisation) : 20 années (EN ISO 13849) Taux d’utilisation : 60 % > Interface de communication : IO-Link : ✔ , V1.1 Taux de transfert des données : COM2 (38,4 kBaud) Temps de cycle : 2,3 ms Longueur de données de process : 16 Bit Structure de données de process : Bit 0 = signal de commutation QL1 Bit 1 = signal de commutation QL2 Bit 2 à 15 = vide VendorID : 26 DeviceID HEX : 0x800188 DeviceID DEC : 8389000 Type Masterport compatible : A Prise en charge du mode SIO : Oui > Caractéristiques électriques : Tension d’alimentation UB : 10 V DC ... 30 V DC 1) Ondulation résiduelle : ≤ 5 Vss Catégorie d'utilisation : DC-12 (selon EN 60947-5-2) DC-13 (selon EN 60947-5-2) Consommation, émetteur : ≤ 30 mA, sans charge. À UB = 24 V < 50 mA Consommation, récepteur : ≤ 30 mA, sans charge. À UB = 24 V < 50 mA Classe de protection : III • Sortie numérique : Nombre : 2 (antivalent) Type : Push-pull : PNP/NPN Tension du signal PNP HAUT / BAS : Env. UB-2,5 V / 0 V Tension du signal NPN HAUT / BAS : Env. UB / < 2,5 V Courant de sortie Imax. : ≤ 100 mA Circuits de protection Entrées : Protégé contre l'inversion de polarité Résistant au courant de surcharge et aux courts-circuits Temps de réponse : ≤ 500 µs 2) Répétabilité (temps de réponse) : 150 µs Fréquence de commutation : 1.000 Hz 3) Affectation des broches/fils, émetteur : Fonction broche 4 / noir (BK) : Test après 0 V Affectation des broches/fils, récepteur : Fonction broche 4 / noir (BK) : Sortie numérique, commutation claire, objet présent → sortie QL1 LOW ; communication IO-Link C Fonction broche 4 / noir (BK) - Détail : La fonction broche 4, fonction du capteur est configurable, autres réglages possibles via IO-Link Fonction broche 2 / blanc (WH) : Sortie numérique, commutation sombre, objet présent sortie ǬL1 HIGH Fonction broche 2 / blanc (WH) - Détail : La fonction broche 2, fonction du capteur est configurable, autres réglages possibles via IO-Link 1) Valeurs limites. 2) Durée du signal sur charge ohmique en mode commutation. 3) Pour un rapport clair/sombre de 1:1. > Caractéristiques mécaniques : Forme : Rectangulaire Dimensions (l x H x P) : 24,6 mm x 82,5 mm x 53,3 mm Raccordement : Connecteur M12, 4 pôles Matériau : Boîtier : Plastique, VISTAL® Vitre frontale : Plastique, PMMA Connecteur mâle : Plastique, VISTAL® Couple de serrage max. des vis de fixation : 1,3 Nm > Caractéristiques ambiantes : Indice de protection : IP66 (EN 60529) IP67 (EN 60529) IP69 (EN 60529) 1) Température de fonctionnement : –40 °C ... +60 °C Température ambiante d’entreposage : –40 °C ... +75 °C Immunité aux chocs : 50 g, 11 ms (25 chocs positifs et 25 négatifs le long des axes X, Y, Z, soit 150 chocs au total (EN60068-2-27)) 50 g, 6 ms (5.000 chocs positifs et 5.000 négatifs le long des axes X, Y, Z, soit 30.000 chocs au total (EN60068-2-27)) Immunité aux vibrations : 10 Hz ... 2.000 Hz (Amplitude 0,5 mm / 10 g, 20 Sweeps sur les axes X, Y, Z, 1 octave/min, (EN60068-2-6)) Humidité de l'air : 35 % ... 95 %, humidité relative (pas de buée) Compatibilité électromagnétique (CEM) : EN 60947-5-2 Résistance aux produits de nettoyage : ECOLAB 1) Remplace IP69K selon ISO 20653: 2013-03. > Smart Task : Désignation Smart Task : Logique de base Fonction logique : Direct ET OU Fenêtre Hystérésis Fonction minuterie : Désactivé Retard à l'enclenchement Retard au déclenchement Retard à l'enclenchement et au déclenchement Impulsion One Shot Onduleur : Oui Fréquence de commutation : SIO Logic: 800 Hz 1) IOL: 650 Hz 2) Temps de réponse : SIO Logic: 600 µs 1) IOL: 750 µs 2) Répétabilité : SIO Logic: 300 µs 1) IOL: 400 µs 2) Signal de commutation : Signal de commutation QL1 : Sortie de commutation 1) Utilisation des fonctions Smart-Task sans communication IO-Link (mode SIO). 2) Utilisation des fonctions Smart-Task avec fonction de communication IO-Link.

Photoelectric sensor BGS 50 mm plast . conn . M12
