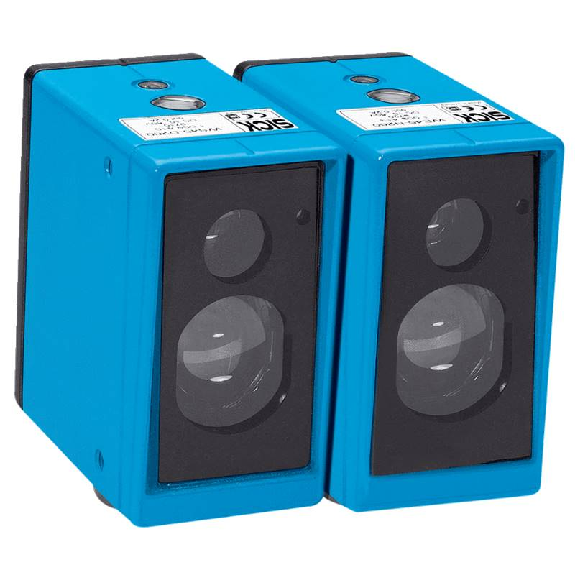

Cellule Barrage RELAIS SPDT P=350m Pot. IR LO/DO 20-250V / Bornes

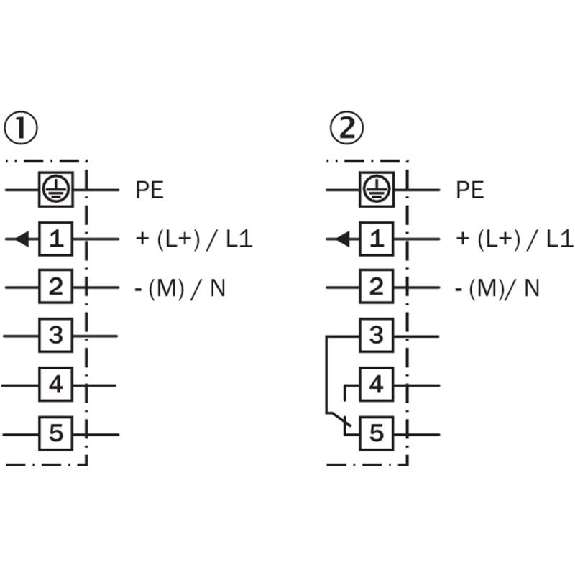

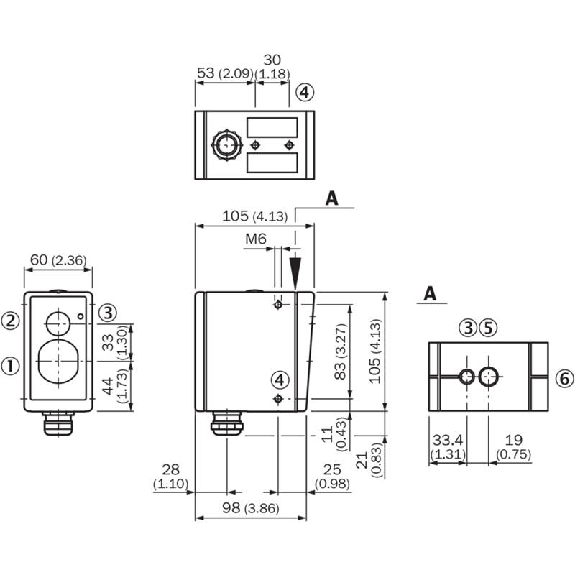

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 350 m • Réglage: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 4,5 m (300 m) • Sortie de commutation: Relais• Type de commutation: SPDT 4A (240VAC), 4A (24VDC), 0.125 A (120 V DC)• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 10 Hz • Temporisation: 0,5 s, 12 s • Raccordement: Raccordement sur bornier avec PG13,5, 6 pôles • Tension d'alimentation: 20-250Vac/dc• Dimensions (l x H x P): 60 mm x 105 mm x 105 mm • Matériau du boîtier: Métal • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +55 °C • Références des composants: (1009409) WS45-U260, (1009411) WE45-R260 • Série: W45

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 200 mm .. . 2.000 mm• Réglage: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 35 mm (2.000 mm)• Sortie de commutation: Relais• Type de commutation: SPDT 4A (240VAC), 4A (24VDC), , 0.125 A (120 V DC)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 10 Hz• Temporisation: Retard à l'enclenchement et au déclenchement, 0,5 s, 12 s• Interface de communication: -• Tension d'alimentation: 20-250Vac/dc• Raccordement: Raccordement sur bornier avec PG13,5, 6 pôles• Dimensions (l x H x P): 60 mm x 105 mm x 105 mm• Matériau du boîtier: Métal• Indice de protection: IP67• Température de fonctionnement: –25 °C .. . +55 °C• Caractéristiques spécifiques: Raccordement sur bornier, pour section du conducteur : 0,14 mm2 à 2,5 mm2, max . 16 A• Série: W45

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 200 mm .. . 2.000 mm• Réglage: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 35 mm (2.000 mm)• Sortie de commutation: Relais• Type de commutation: SPDT 4A (240VAC), 4A (24VDC), 0.125 A (120 V DC)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 10 Hz• Interface de communication: -• Temporisation: Retard à l'enclenchement et au déclenchement, 0,5 s, 12 s• Raccordement: Raccordement sur bornier avec PG13,5, 6 pôles• Tension d'alimentation: 20-250Vac/dc• Dimensions (l x H x P): 60 mm x 105 mm x 105 mm• Matériau du boîtier: Métal• Indice de protection: IP67• Température de fonctionnement: –25 °C .. . +55 °C• Chauffage de la vitre frontale: Oui• Série: W45

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière réflex • Principe de détection: Double lentille • Distance de commutation max.: 1 m .. . 55 m (OP60-00)• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 230 mm (16 m) • Sortie de commutation: Relais • Type de commutation: SPDT 4A (240VAC) 4A (24VDC)• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 10 Hz • Interface de communication: -• Temporisation: Réglable sur le sélecteur d'échelles de temps, 0,5 s, 12 s • Raccordement: Raccordement sur bornier avec PG13,5, 6 pôles • Tension d'alimentation: 20-250Vac/dc• Dimensions (l x H x P): 60 mm x 105 mm x 105 mm • Matériau du boîtier: Métal • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +55 °C • Caractéristiques spécifiques: Raccordement sur bornier, pour section du conducteur de 0,14 mm² à 2,5 mm², max . 16 A• Série: W45

Capteur photoélectrique • Format: Parallélépipédique • Principe du capteur: Barrière réflex • Principe de détection: Double lentille• Distance de commutation max.: 1 m .. . 55 m (OP60-00)• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 230 mm (16 m)• Sortie de commutation: Relais• Type de commutation: SPDT 4A (240VAC), 4A (24VDC), 0.125 A (120 V DC)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 10 Hz• Interface de communication: -• Temporisation: Réglable sur le sélecteur d'échelles de temps, 0,5 s, 12 s• Raccordement: Raccordement sur bornier avec PG13,5, 6 pôles • Tension d'alimentation: 20-250Vac/dc• Dimensions (l x H x P): 60 mm x 105 mm x 105 mm• Chauffage de la vitre frontale: Oui• Matériau du boîtier: Métal• Indice de protection: IP67• Température de fonctionnement: –25 °C .. . +55 °C• Caractéristiques spécifiques: Raccordement sur bornier, pour section du conducteur de 0,14 mm² à 2,5 mm², max . 16 A• Série: W45

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 100 mm .. . 2.500 mm• Réglage: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 80 mm (2.500 mm)• Sortie de commutation: Relais, 4 A (250VAC), 4 A (24VDC), 0.125 A (250VDC)• Fonction de commutation: Inverseur• Mode de commutation: Commutation claire, commutation sombre• Fréquence de commutation: 10 Hz • Raccordement: Bornier, via M16 x 1• Tension d'alimentation: 20-250Vac/dc• Dimensions (l x H x P): 27 mm x 92 mm x 70 mm • Matériau du boîtier: Plastique, ABS• Indice de protection: IP67 • Température de fonctionnement: –40 °C .. . +60 °C• Série: W34

Capteur optoélectronique, Barrage, Infrarouge, Potentiomètre 240°, Bornes à vis, Contact à ouverture/fermeture, Contact inverseur de relais (1x), Eloignement 0...50 m, 25,0x100.4x69.7 mm, Temporisation 0,6…16 s, 24…60 VDC/24…240 VAC, IP67

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 100 mm .. . 1.200 mm• Réglage: Potentiomètre• Source d'émission: LED• Sortie de commutation: Relais, 4 A (250VAC), 4 A (24VDC), 0.125 A (250VDC)• Mode de commutation: Commutation claire, commutation sombre• Raccordement: Bornier, via M16 x 1• Tension d'alimentation: 20-250Vac/dc• Dimensions (l x H x P): 27 mm x 92 mm x 70 mm • Matériau du boîtier: Plastique, ABS• Indice de protection: IP67 • Température de fonctionnement: –40 °C .. . +60 °C• Série: W34

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière réflex• Principe de détection: Double lentille• Distance de commutation max.: 0,03 m .. . 22 m (PL80A)• Réglage: Potentiomètre• Source d'emission: LED, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 250 mm (15 m)• Sortie de commutation: Relais, 4 A (250VAC), 4 A (24VDC), 0.125 A (250VDC)• Type de commutation: Inverseur• Mode de commutation: Commutation claire, commutation sombre• Fréquence de commutation: 10 Hz• Raccordement: Bornier, via M16 x 1• Tension d'alimentation: 20-250Vac/dc• Dimensions (l x H x P): 27 mm x 92 mm x 70 mm• Materiau du boîtier: Plastique ABS• Indice de protection: IP67 (EN 60529)• Température d'utilisation: -40°C . . .+60°C• Série: W34

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 60 m• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge visible• Taille du spot lumineux (distance): Ø 700 mm (50 m)• Sortie de commutation: Relais SPDT, 4 A• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 10 Hz• Raccordement: Bornier, via M16 x 1• Tension d'alimentation: 20-250Vac/dc• Dimensions (l x H x P): 27 mm x 87,5 mm x 65 mm• Matériau du boîtier: Métal, zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: –40 °C .. . +60 °C• Références des composants: (2021158) WS24-2U230, (2021162) WE24-2R230• Série: W24-2

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 60 m • Taille du spot lumineux (distance): Ø 700 mm (50 m) • Réglage: Potentiomètre • Source d'émission: LED, Lumière rouge• Sortie de commutation: Relais SPDT, 4 A• Mode de commutation: Commutation claire/sombre• Temporisation: Réglable sur le sélecteur d'échelles de temps, 0,5 s, 10 s • Entrée test émetteur coupé: TE après 0 V • Fréquence de commutation: 10 Hz • Raccordement: Bornier avec presse étoupe M16 • Tension d'alimentation: 20-250Vac/dc• Dimensions (l x H x P): 27 mm x 87,5 mm x 65 mm • Matériau du boîtier: Métal, zinc moulé sous pression • Indice de protection: IP67 • Température de fonctionnement: –40 °C .. . +60 °C • Chauffage de la vitre frontale: Oui• Références des composants: 2021159 WS24-2U240, 2021163 WE24-2R240• Série: W24-2

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 350 m • Réglage: Potentiomètre • Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 4,5 m (300 m) • Sortie de commutation: PNP • Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz • Entrée test émetteur coupé: TE après 0 V • Temporisation: 0,5 s, 12 s ou 0,015 s, 0,3 s • Raccordement: Bornier via PG13,5, 6 pôles• Tension d'alimentation: 10-60Vdc• Dimensions (l x H x P): 60 mm x 105 mm x 105 mm • Matériau du boîtier: Métal • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +55 °C • Chauffage de la vitre frontale: Oui• Références des composants: (2081962) WE45-P250S30, (2081963) WS45-D250S30• Série: W45

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 350 m • Réglage: Potentiomètre • Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 4,5 m (300 m) • Sortie de commutation: NPN• Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz • Entrée test émetteur coupé: TE après 0 V • Temporisation: 0,5 s, 12 s ou 0,015 s, 0,3 s • Raccordement: Raccordement sur bornier avec PG13,5, 6 pôles• Tension d'alimentation: 10-60Vdc• Dimensions (l x H x P): 60 mm x 105 mm x 105 mm • Matériau du boîtier: Métal • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +55 °C • Chauffage de la vitre frontale: Oui• Références des composants: (2081962) WE45-P250S30, (2081963) WS45-D250S30• Série: W45

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrage optique unidirectionnel• Principe de détection: Émetteur - Récepteur• Portée: 0...20 m• Réglage: Potentiomètre, 270°• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux: Ø 90 mm à 2 m • Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Mode de commutation: Commutation sombre• Fréquence de commutation: 500 Hz• Interface de communication: -• Raccordement: Connecteur mâle M08 4 pôles• Tension d'alimentation: 10-30 Vdc• Dimensions: 10.8 x 43.5 x 19.5 mm• Matériau du boîtier: PC, PBT• Classe de protection: IP67 (CEI 60529)• Température ambiante: -25…55 °C• Homologation / conformité: cULus, CE, EAC, WEEE • Série: 5K

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau radial• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 20 m • Réglage: Potentiomètre, 270° (sensibilité)• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 700 mm (14 m) • Sortie de commutation: PNP • Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 250 Hz• Interface de communication: -• Entrée test émetteur coupé: TE après 0 V • Raccordement: Câble, 4 fils, 2 m• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 60,6 mm• Matériau du boîtier: Métal, laiton nickelé • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: V18-4
