Cellule Barrage (R) PushPull P=10m qTeach LR LO/DO Inox / M08 4P

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrage optique réflex• Principe de détection: SmartReflect - Barrière réflex sans réflecteur• Distance de commutation: 25 … 180 mm• Réglage: qTeach• Source d'émission: LED PinPoint,, Lumière rouge visible• Forme du faisceau: Point• Sortie de commutation: PNP complémenté• Mode de commutation: Commutation claire/sombre• Temps d'activation / désactivation: < 0,5 ms • Interface de communication: -• Raccordement: Câble avec connecteur mâle, 4 pôles, 200 mm, PVC• Tension d'alimentation: 10-30Vdc• Dimensions (L x H x P): 8 x 25,1 x 15,8 mm• Matériau du boîtier: Plastique (ASA, PmmA)• Indice de protection: IP67• Température de fonctionnement: -20 .. . +50 °C• Série: O200

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière réflex• Principe de détection: Autocollimation• Distance de commutation max.: 0 m .. . 10 m (PL80A)• Réglage: Touche d'apprentissage, câble, Bouton poussoir rotatif• Source d'émission: LED PinPoint, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 80 mm (5 m)• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Temps de réponse: max . 500 µs• Fréquence de commutation: 1.000 Hz• Interface de communication: IO-Link V1.1, COM2 (38,4 kBaud)• Raccordement: Connecteur mâle M12-A, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 20 mm x 55,7 mm x 42 mm• Matériau du boîtier: Plastique, VISTAL®• Indice de protection: IP66, IP67, IP69 (EN 60529)• Température de fonctionnement: –40 °C .. . +60 °C• Smart Sensor: Enhanced Sensing (Logique de base), Communication efficace, Diagnostic, Smart Task• Série: W16

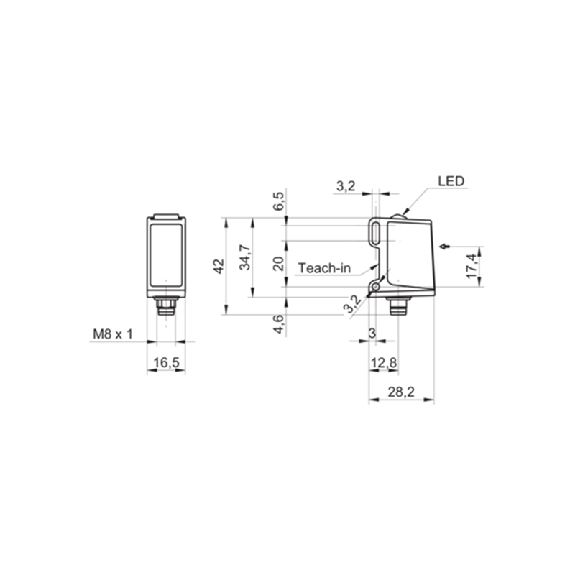

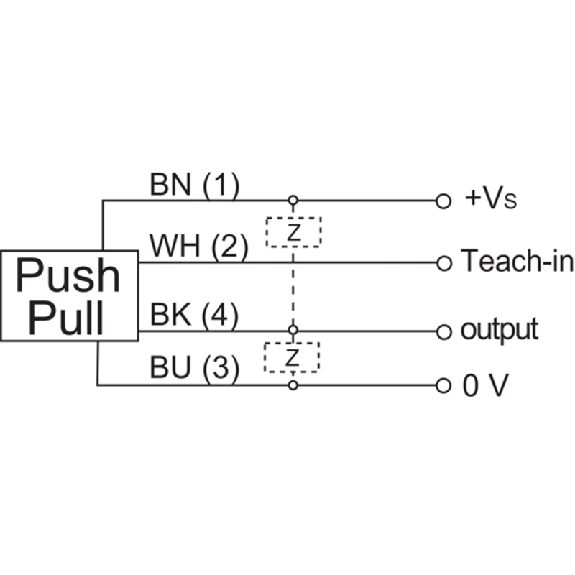

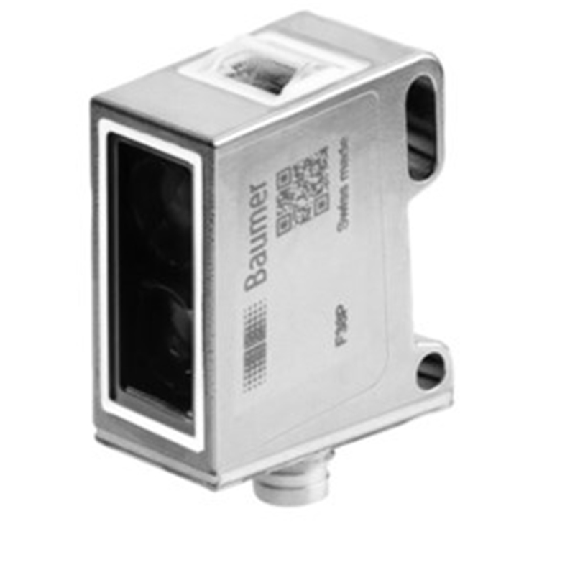

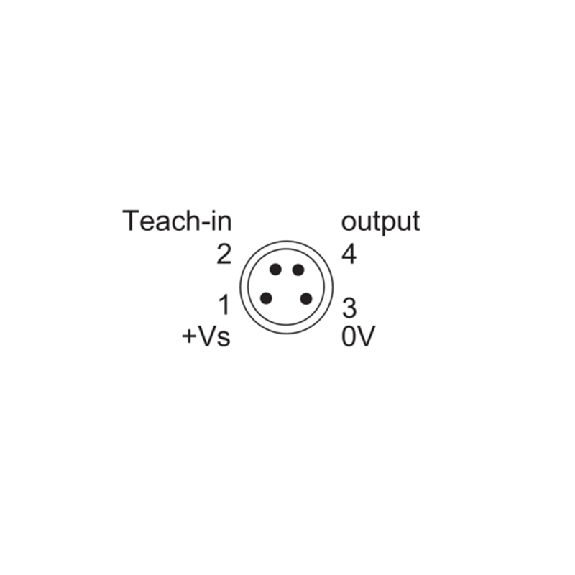

Cellule EAP Push-Pull P=250mm Teach IO-L Laser LO/DO Inox WD / M08 4P > Caractéristiques techniques : • Données générales : Fonction : Elimination de l'arrière plan Exécution spéciale : Design washdown Portée Tw : 30 … 250 mm Plage de détection Tb : 15 … 250 mm Reproductibilité : < 0,1 mm du foyer laser Indication de fonctionnement : LED verte Indication réception : LED jaune Réglage de la portée de détection : Teach-in et IO-Link Distance foyer : 80 mm Suppression influence réciproque : Oui Axe d'alignement optique : < 2° Autorisations/certificats : Ecolab • Source lumineuse : Source lumineuse : Diode laser rouge, pulsée Classe laser : 1 Longueur d'ondes : 656 nm • Données électriques : Temps d'activation / désactivation : < 0,25 ms Plage de tension +Vs : 11 … 30 VDC Consommation max. (sans charge) : 30 mA Courant absorbé moyen : 25 mA Tension résiduelle Vd : <2,5 VDC Fonction de commutation : Claire/sombre Circuit de sortie : Push-pull Courant de sortie : 100 mA Protégé contre courts-circuits : Oui Protégé contre inversion polarité : Oui • Données mécaniques : Largeur / Diamètre : 16,5 mm Hauteur / Longueur : 34,7 mm Profondeur : 28,2 mm Forme du boîtier : Parallélépipédique Matériau du boîtier : Acier inoxydable 1.4404 (V4A) Face avant (optique) : PMMA Version de raccordement : Connecteur M8 4-pôles • Conditions ambiantes : Classe de protection : IP 68/69K & proTect+ Température de fonctionnement : -10 … +60 °C

Capteur optoélectronique, Lumière rouge laser, Connecteurs, Contact à fermeture-ouverture (broches 4-2), PNP (2x), Eloignement 350 mm, Ø18,0x81.5x14.0 mm

Photoelectric sensor Axial Diffuse 1000 mm adj . PNP NO +NC plast . 2m câble
