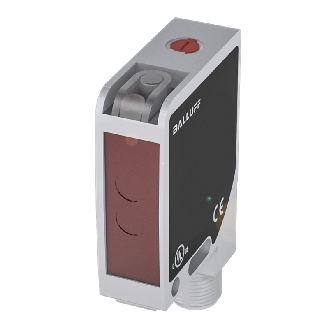

Cellule Barrage (R) PNP P=40m Teach Laser LO/DO / M08 4P

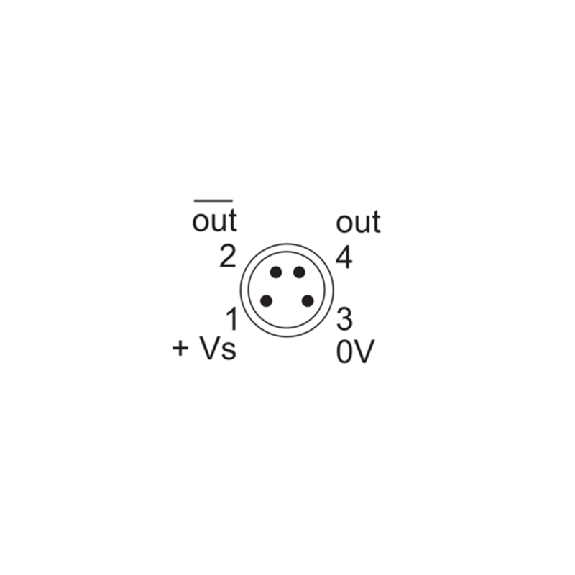

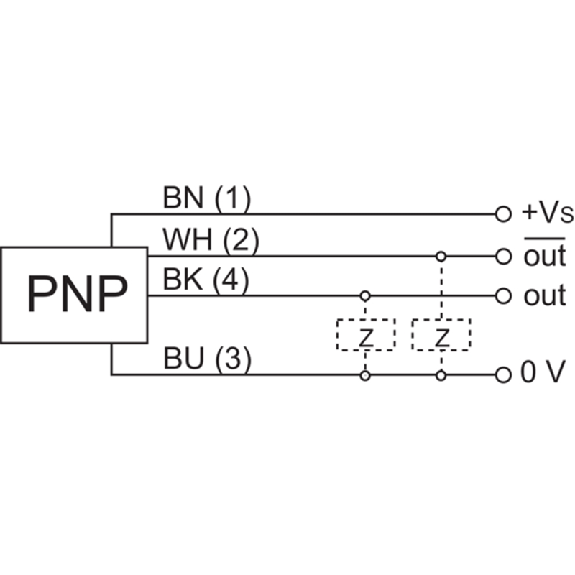

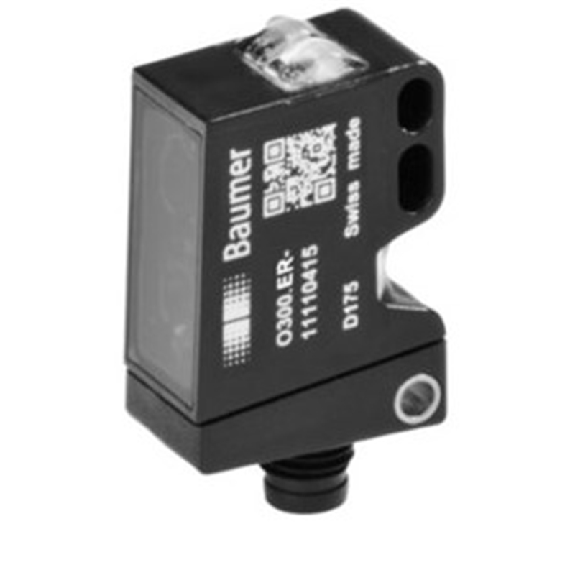

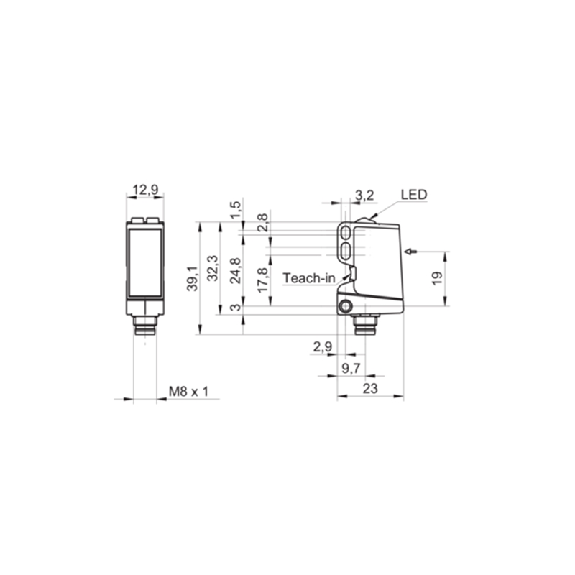

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Récepteur• Portée: 20 m• Réglage: Teach-in• Source d'émission: Laser, Lumière rouge visible, Classe 1• Sortie de commutation: PNP• Type de commutation: Antivalente (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: max . 2 kHz• Mode de raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (H x l x P): 34 mm x 12 mm x 20 mm• Matériau du boîtier: ABS• Degré de protection: IP67, IP69K• Température de fonctionnement: -20...60°C• Série S45

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Récepteur• Portée: 20 m• Réglage: Teach-in• Source d'émission: Laser, Lumière rouge visible, Classe 1• Sortie de commutation: nPN• Type de commutation: Antivalente (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: max . 2 kHz• Mode de raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (H x l x P): 34 mm x 12 mm x 20 mm• Matériau du boîtier: ABS• Degré de protection: IP67, IP69K• Température de fonctionnement: -20...60°C• Série S45

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Récepteur• Portée: 15 m• Réglage: Teach-in• Source d'émission: LED, Lumière rouge• Sortie de commutation: PNP• Type de commutation: Antivalente (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: max . 1 kHz• Mode de raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (H x l x P): 34 mm x 12 mm x 20 mm• Matériau du boîtier: ABS• Degré de protection: IP67, IP69K• Température de fonctionnement: -20...60°C• Série S45

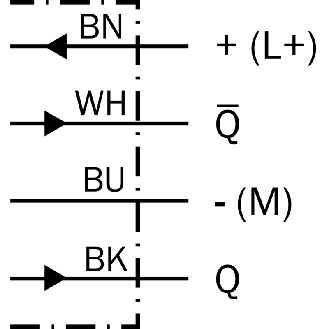

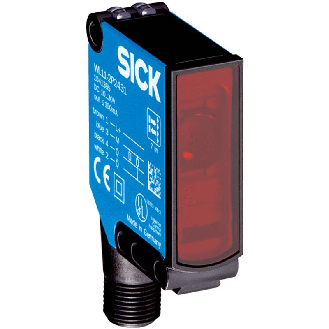

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 60 m• Réglage: Touche d'apprentissage simple• Source d'émission: Laser, Lumière rouge visible, Classe 1• Taille du spot lumineux (distance): Ø 1 mm (500 mm)• Sortie de commutation: PNP• Fonction de commutation: Antivalente• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1.000 Hz• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 12,2 mm x 52,2 mm x 23,6 mm• Matériau du boîtier: Plastique, VISTAL® • Indice de protection: IP66, IP67, IP69K• Température de fonctionnement: –40 °C .. . +60 °C• Références des composants: (2064063) WS9L-3D2436, (2064068) WE9L-3P2432• Série: W9-3

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 60 m• Réglage: Touche d'apprentissage simple• Source d'émission: Laser, Lumière rouge visible, Classe 1• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Raccordement: Connecteur mâle M8, 4 pôles• Série: W9-3

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrage• Principe de détection: Émetteur + Récepteur• Portée Sn: 15 m (0...15 m)• Réglage: Potentiomètre, 1 tour• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Temps de réponse: max . 1 ms• Fréquence de commutation: 500 Hz• Interface de communication: -• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 11 mm x 31 mm x 19 mm• Matériau de boîtier: PC/PBT• Classe de protection: IP67 (CEI 60529)• Température de fonctionnement: -25 .. . +55 °C• Homologations: CE, cULus • Série: S3Z

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrage• Principe de détection: Émetteur + Récepteur• Portée Sn: 30 m (0...30 m)• Réglage: Potentiomètre, 1 tour• Source d'émission: Laser, Lumière rouge visible, Classe 1• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Temps de réponse: max . 250 µs• Fréquence de commutation: 2 kHz• Interface de communication: -• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 11 mm x 31 mm x 19 mm• Matériau de boîtier: PC/PBT• Classe de protection: IP67 (CEI 60529)• Température de fonctionnement: -25 .. . +55 °C• Homologations: CE, cULus • Série: S3Z

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière récepteur • Principe de détection: Barrage• Distance de détection: 0 .. . 60 m• Réglage: Potentiomètre, 1 tour• Source d'émission: Laser rouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Mode de raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 10-30Vdc (ou 12-24Vdc)• Dimensions: 31x20x11 mm• Matériau du boîtier: PBT• Degré de protection: IP67• Température de fonctionnement: -10 à 55 °C• Série: E3Z• Note: Emetteur de référence E3Z-LT86-D

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 60 m• Réglage: Touche d'apprentissage• Source d'émission: Laser, Lumière rouge visible, Classe 1• Taille du spot lumineux (distance): Ø 1 mm (500 mm)• Sortie de commutation: PNP• Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre• Temps de réponse: max . 0,5 ms• Fréquence de commutation: 1.000 Hz• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 15,3 mm x 55,4 mm x 22,2 mm• Matériau du boîtier: Acier inoxydable V4A (1.4404, 316L)• Indice de protection: IP66, IP67, IP68, IP69K• Température de fonctionnement: –10 °C .. . +50 °C• Références des composants: (2064099) WS4SL-3D2236V, (2064102) WE4SL-3P2232V• Série: W4SL-3V

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrage• Principe de détection: Émetteur + Récepteur• Portée Sn: 30 m (0...30 m)• Réglage: Potentiomètre, 1 tour• Source d'émission: Laser, Lumière rouge visible, Classe 1• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Temps de réponse: max . 250 µs• Fréquence de commutation: 2 kHz• Interface de communication: -• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 11 mm x 31 mm x 19 mm• Matériau de boîtier: PC• Classe de protection: IP67 (CEI 60529)• Température de fonctionnement: -25 .. . +55 °C• Homologations: CE, UKCA, cULus, CDRH 1• Série: S3N

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrage• Principe de détection: Émetteur + Récepteur• Portée Sn: 15 m (0...15 m)• Réglage: Potentiomètre, 1 tour• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP• Mode de commutation: Commutation sombre• Temps de réponse: max . 1 ms• Fréquence de commutation: 500 Hz• Interface de communication: -• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 11 mm x 31 mm x 19 mm• Matériau de boîtier: PC/PBT• Classe de protection: IP67 (CEI 60529)• Température de fonctionnement: -25 .. . +55 °C• Homologations: CE, cULus • Série: S3Z

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrage• Principe de détection: Émetteur + Récepteur• Portée Sn: 15 m (0...15 m)• Réglage: Potentiomètre, 1 tour• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire• Temps de réponse: max . 1 ms• Fréquence de commutation: 500 Hz• Interface de communication: -• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 11 mm x 31 mm x 19 mm• Matériau de boîtier: PC/PBT• Classe de protection: IP67 (CEI 60529)• Température de fonctionnement: -25 .. . +55 °C• Homologations: CE, cULus • Série: S3Z

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 60 m• Réglage: Touche d'apprentissage simple• Source d'émission: Laser, Lumière rouge visible, Classe 1• Taille du spot lumineux (distance): Ø 1 mm (500 mm)• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 12,2 mm x 52,2 mm x 23,6 mm• Matériau du boîtier: Plastique, VISTAL® • Indice de protection: IP66, IP67, IP69K• Température de fonctionnement: –40 °C .. . +60 °C• Références des composants: (2064063) WS9L-3D2436, (2064066) WE9L-3N2432• Série: W9-3

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Récepteur• Portée: 15 m• Réglage: Teach-in• Source d'émission: LED, Lumière rouge• Sortie de commutation: NPN• Type de commutation: Antivalente (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: max . 1 kHz• Mode de raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (H x l x P): 34 mm x 12 mm x 20 mm• Matériau du boîtier: ABS• Degré de protection: IP67, IP69K• Température de fonctionnement: -20...60°C• Série S45

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrage• Principe de détection: Émetteur + Récepteur• Portée Sn: 15 m (0...15 m)• Réglage: Potentiomètre, 1 tour• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Temps de réponse: max . 1 ms• Fréquence de commutation: 500 Hz• Interface de communication: -• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 11 mm x 31 mm x 19 mm• Matériau de boîtier: PC/PBT• Classe de protection: IP67 (CEI 60529)• Température de fonctionnement: -25 .. . +55 °C• Homologations: CE, cULus • Série: S3Z
