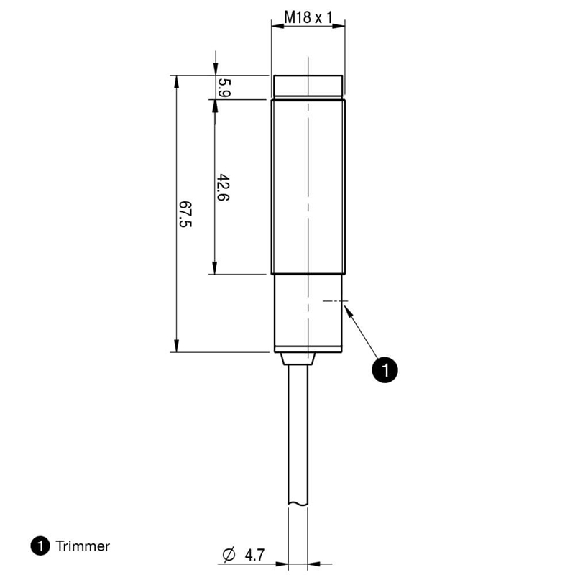

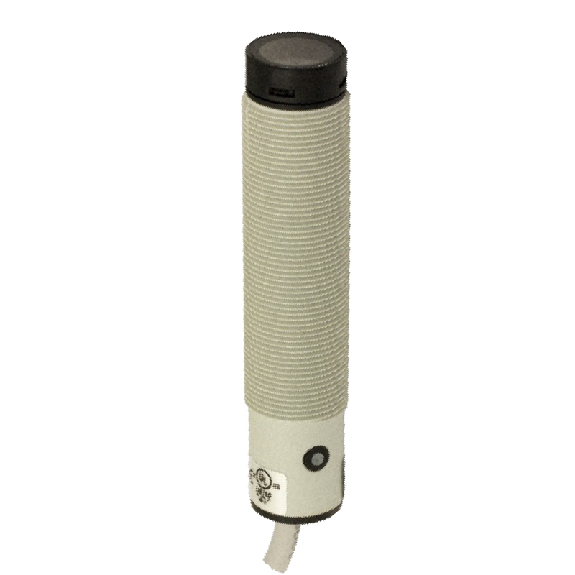

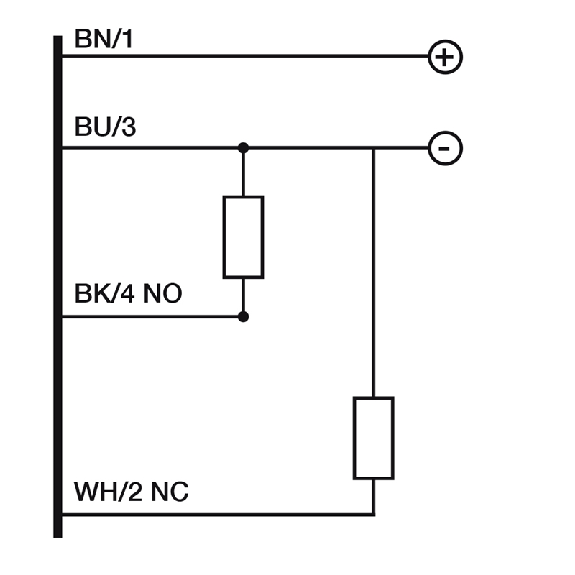

Cellule Barrage (R) M18 PNP NO+NF P=20m IR Plast. Axial Câble 3m

Cellule Barrage (E+R) PNP P=50m Pot. LR LO/DO / M12 4P > Caractéristiques : Principe de fonctionnement : Barrière émetteur-récepteur Dimensions (l x H x P) : 20 mm x 65 mm x 43,9 mm Distance de commutation max. : 0 m ... 50 m Distance de commutation : 0 m ... 40 m Mise au point : Env. 2° Type de lumière : Lumière rouge visible Source d'émission : LED 1) Taille du spot lumineux (distance) : Ø 0,6 m (20 m) Angle d'émission : Env. 2° Réglage : Potentiomètre, 2 tours 2) 1) Durée de vie moyenne de 100.000 h à TU = + 25°C. 2) Avec affichage de position. > Mécanique/électronique : Tension d'alimentation : 10 V DC ... 30 V DC 1) Ondulation résiduelle : < 5 Vss 2) Consommation, émetteur : 20 mA 3) Consommation, récepteur : 20 mA 3) Sortie de commutation : PNP Type de commutation : Commutation claire/sombre Type de commutation sélectionnable : Sélectionnable, à l'aide du câble de commande L / D Courant de sortie Imax. : ≤ 100 mA Temps de réponse : ≤ 0,5 ms 4) Fréquence de commutation : 1.000 Hz 5) Angle de réception : 20° Mode de raccordement : Connecteur M12, 4 pôles 6) Protections électriques : A 7) B 8) C 9) D 10) Classe de protection : III Matériau du boîtier : Plastique, ABS Matériau de l'optique : Plastique, PMMA Contenu de la livraison : Équerre de fixation BEF-W250 Compatibilité électromagnétique (CEM) : EN 60947-5-2 11) Température de fonctionnement : –25 °C ... +55 °C Température ambiante d’entreposage : –40 °C ... +70 °C 1) Valeurs limites pour fonctionnement en réseau protégé contre les courts-circuits max. 8 A. 2) Ne doit pas être supérieur ou inférieur aux valeurs de tolérance Uv. 3) Sans charge. 4) Durée du signal sur charge ohmique. 5) Pour un rapport clair/sombre de 1:1. 6) Orientable 90°. 7) A = raccordements UV protégés contre les inversions de polarité. 8) B = entrées et sorties protégées contre les inversions de polarité. 9) C = suppression des impulsions parasites. 10) D = sorties protégées contre les courts-circuits et les surcharges. 11) Les appareils CA/CC satisfont aux directives relatives à l'antiparasitage pour le secteur industriel (classe d'antiparasitage A). ils peuvent provoquer des interférences radio en cas d'utilisation dans un espace d'habitation. > Grandeurs caractéristiques relatives à la sécurité : MTTFD : 3.252 années DCavg : 0 %

Cellule EAP PNP/NPN P=500mm Pot. IR LO/DO 10-30Vdc / Câble 2m Capteur photoélectrique • Format: Parallélépipédique • Principe du capteur: Détecteur à réflexion directe • Principe de détection: Élimination d'arrière-plan • Distance de commutation max.: 50 mm ... 500 mm • Réglage: Potentiomètre, 6 tours • Source d'émission: LED, Lumière infrarouge • Sortie de commutation: PNP/NPN • Mode de commutation: Commutation claire/sombre • Temps de réponse: max. 2 ms • Raccordement: Câble 2 m • Tension d'alimentation: 10-30Vdc • Dimensions (l x H x P): 15,4 mm x 42,6 mm x 40 mm • Matériau du boîtier: Zinc moulé • Température de fonctionnement: –25 °C ... +55 °C • Série: E3S-CL

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau radial • Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 20 m• Réglage: Aucun• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 700 mm (14 m)• Sortie de commutation: PNP • Mode de commutation: Commutation sombre • Fréquence de commutation: 250 Hz • Entrée test émetteur coupé: TE après 0 V • Raccordement: Câble, 3 fils, 2 m, PVC• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 60,6 mm• Matériau du boîtier: Métal, laiton nickelé• Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C • Série: V18-3

Capteur photoélectrique pour objets transparents• Format: Cylindrique fileté, M18x1, faisceau axial• Principe du capteur: Barrage optique à réflexion• Principe de détection: Barrage sur réflecteur• Distance de détection: Sn = 500 mm• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Mode de raccordement: Câble en PVC de 2 m• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Matériau du boîtier: Laiton nickelé• Degré de protection: IP67, IP69K• Température de fonctionnement: -25 .. . 55 °C

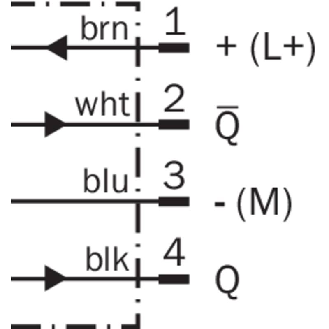

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière réflex• Principe de détection: Double lentille• Distance de commutation max.: 0,03 m .. . 7,2 m (PL80A)• Réglage: Aucun• Source d'émission: LED PinPoint, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 175 mm (7 m)• Sortie de commutation: PNP• Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: ± 1.000 Hz• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur totale du boîtier: 55,9 mm• Longueur de filetage utile: 31,7 mm• Matériau du boîtier: Acier inoxydable V4A (1.4404, 316L)• Indice de protection: IP67, IP68, IP69K• Température de fonctionnement: –25 °C .. . +55 °C• Compris dans la livraison: Écrou de fixation (2 x)• Série: GR18 Inox

Capteur photoélectrique• Format: Cylindrique lisse, D05, faisceau axial• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Énergétique• Portée: 0...50 mm• Réglage: Aucun• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Mode de commutation: Commutation claire• Fréquence de commutation: 500 Hz• Raccordement: Câble, Ø 2,5 mm, 3 fils, 2 m, PUR• Tension d'alimentation: 10-30Vdc• Dimensions: Ø 5 x 45 mm• Matériau du boîtier: Acier inoxydable (1.4301)• Classe de protection: IP65 (CEI 60529)• Température ambiante: -10...55 °C• Homologation / conformité: CE, WEEE, EAC • Série: G05E
