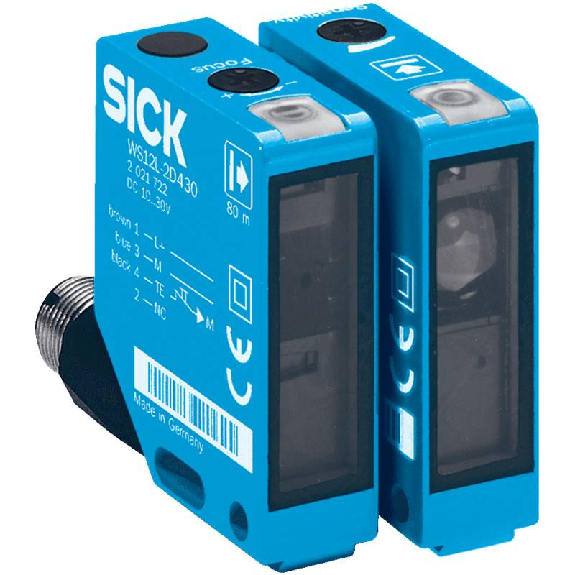

Cellule Barrage PNP P=10m Pot. Laser LO/DO E.test / M12 4P

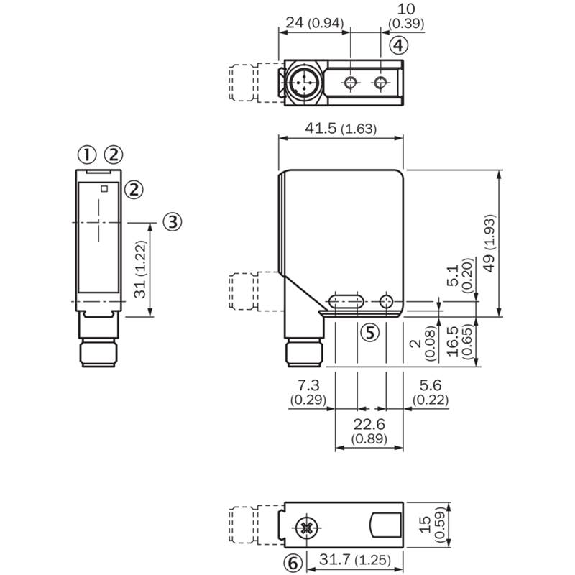

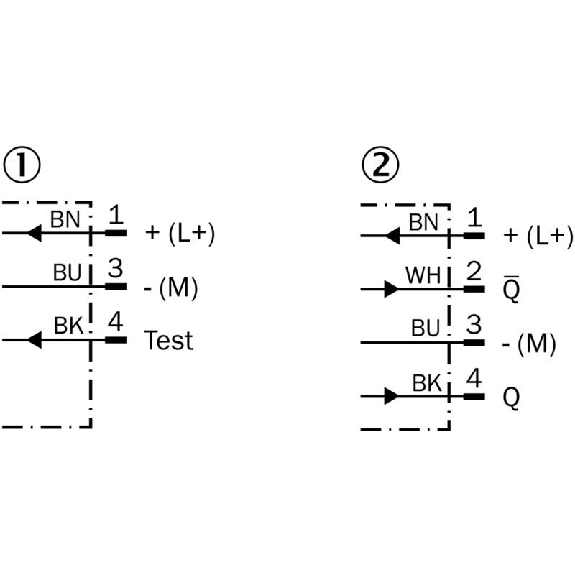

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 10 m• Réglage: Potentiomètre• Source d'émission: Laser, Lumière rouge visible, Classe 2• Taille du spot lumineux (distance): Ø 1 mm (1 m)• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 2.500 Hz• Entrée test: Oui• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 15 mm x 49 mm x 41,5 mm• Matériau du boîtier: Métal• Indice de protection: IP67, IP69K• Température de fonctionnement: –10 °C .. . +50 °C• Compris dans la livraison: 2 x entretoise, vis comprises• Références des composants: (2021726) WE12L-2P430, (2022025) WS12L-2D410• Série: W12-2 Laser

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 40 m • Réglage: Potentiomètre, 270° et sélecteur L/D• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP • Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz • Interface de communication: - • Entrée test: Émetteur éteint avec « Test » 0 V • Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 20 mm x 50 mm x 39 mm • Matériau du boîtier: ABS/PMMA, plastique • Indice de protection: IP67 • Température de fonctionnement: –30 °C .. . +60 °C • Série: G10

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 40 m • Réglage: Potentiomètre, 270° et sélecteur L/D• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP • Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz • Interface de communication: - • Entrée test: Émetteur éteint avec « Test » 0 V • Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 20 mm x 50 mm x 39 mm • Matériau du boîtier: ABS/PMMA, plastique • Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –30 °C .. . +60 °C • Compris dans la livraison: Équerre de fixation BEF-G10DC01 (2x)• Série: G10

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 40 m • Réglage: Potentiomètre, 270° et sélecteur L/D• Source d'émission: LED PinPoint, Lumière rouge visible• Taille du spot lumineux (distance): Ø 180 mm (15 m)• Sortie de commutation: PNP • Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz• Interface de communication: -• Entrée test: Émetteur éteint avec « Test » 0 V• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 20 mm x 50 mm x 39 mm • Matériau du boîtier: Plastique, ABS/PMMA• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –30 °C .. . +60 °C• Série: G10

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 40 m • Réglage: Potentiomètre, 270° et sélecteur L/D• Source d'émission: LED PinPoint, Lumière rouge visible• Taille du spot lumineux (distance): Ø 180 mm (15 m)• Sortie de commutation: PNP • Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz• Interface de communication: -• Entrée test: Émetteur éteint avec « Test » 0 V• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 20 mm x 50 mm x 39 mm • Matériau du boîtier: Plastique, ABS/PMMA• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –30 °C .. . +60 °C• Compris dans la livraison: Équerre de fixation BEF-G10DC01 (2x)• Série: G10

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 60 m • Réglage: Potentiomètre • Source d'émission: LED, Lumière rouge visible• Taille du spot lumineux (distance): Ø 700 mm (50 m) • Sortie de commutation: NPN, PNP • Mode de commutation: Commutation claire, Commutation sombre • Fréquence de commutation: 1.000 Hz• Entrée test émetteur coupé: TE après 0 V • Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 27 mm x 92 mm x 70 mm • Matériau du boîtier: Plastique, ABS • Indice de protectio:n IP67 • Température de fonctionnement: –40 °C .. . +60 °C • Caractéristiques spécifiques: Préréglé sur commutation sombre • Références des composants: (2022819) WS34-D430, (2029521) WE34-B430S01 • Série: W34

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 60 m• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge visible• Taille du spot lumineux (distance): Ø 700 mm (50 m)• Sortie de commutation: NPN, PNP• Mode de commutation: Commutation claire, commutation sombre• Fréquence de commutation: 1.000 Hz• Entrée test émetteur coupé: TE après 0 V• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 27 mm x 92 mm x 70 mm• Matériau du boîtier: Plastique, ABS• Indice de protection: IP67• Température de fonctionnement: –40 °C .. . +60 °C• Références des composants: (2022811) WE34-B430, (2022819) WS34-D430• Série: W34

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 40 m • Réglage: Potentiomètre, 270° et sélecteur L/D• Source d'émission: LED PinPoint, Lumière rouge visible• Taille du spot lumineux (distance): Ø 180 mm (15 m)• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz• Interface de communication: -• Entrée test: Émetteur éteint avec « Test » 0 V• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 20 mm x 50 mm x 39 mm • Matériau du boîtier: Plastique, ABS/PMMA• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –30 °C .. . +60 °C• Série: G10

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 40 m • Réglage: -• Source d'émission: LED PinPoint, Lumière rouge visible• Taille du spot lumineux (distance): Ø 180 mm (15 m)• Sortie de commutation: PNP • Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz • Interface de communication: - • Entrée test: Émetteur éteint avec « Test » 0 V • Raccordement: Connecteur mâle, M12, 4 pôles • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 20 mm x 50 mm x 39 mm • Matériau du boîtier: Plastique, ABS/PMMA • Indice de protection: IP67 • Température de fonctionnement: –30 °C .. . +60 °C • Série: G10

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 40 m • Réglage: -• Source d'émission: LED PinPoint, Lumière rouge visible• Taille du spot lumineux (distance): Ø 180 mm (15 m)• Sortie de commutation: PNP • Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz • Interface de communication: - • Entrée test: Émetteur éteint avec « Test » 0 V • Raccordement: Connecteur mâle, M12, 4 pôles • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 20 mm x 50 mm x 39 mm • Matériau du boîtier: Plastique, ABS/PMMA • Indice de protection: IP67 • Température de fonctionnement: –30 °C .. . +60 °C • Compris dans la livraison: Équerre de fixation BEF-G10DC01 (2x)• Série: G10

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 5 mm .. . 100 mm• Réglage: Potentiomètre, 4 tours• Source d'émission: Laser, Lumière rouge visible, Classe 1• Taille du spot lumineux (distance): Ø 1 mm (100 mm)• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 2.000 Hz• Entrée test émetteur coupé: TE après +Uv• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 11 mm x 31 mm x 20 mm• Matériau du boîtier: Plastique, ABS• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –10 °C .. . +50 °C• Compris dans la livraison: Équerre de fixation en inox (1.4301/304) BEF-W100-A• Série: W8 Laser

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 60 m• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge visible• Taille du spot lumineux (distance): Ø 700 mm (50 m)• Sortie de commutation: NPN, PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1.000 Hz• Entrée test émetteur coupé: TE après 0 V• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 27 mm x 87,5 mm x 65 mm• Matériau du boîtier: Métal, zinc moulé sous pression• Indice de protection: IP69K• Température de fonctionnement: –40 °C .. . +60 °C• Série: W24-2

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 80 m• Réglage: Potentiomètre• Source d'émission: Laser, Lumière rouge visible, Classe 1• Taille du spot lumineux (distance): Ø 150 mm (60 m)• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz• Raccordement: Connecteur mâle M12, 4 pôles, orientable• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 15 mm x 49 mm x 41,5 mm• Matériau du boîtier: Métal• Indice de protection: IP67, IP69K• Température de fonctionnement: –10 °C .. . +50 °C• Compris dans la livraison: 2 x entretoise, vis comprises• Références des composants: (2051073) WS12L-2D431, (2051074) WE12L-2P431• Série: W12-2 Laser

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 20 m • Réglage: Potentiomètre, 5 tours• Source d'émission: LED, Lumière rouge visible• Taille du spot lumineux (distance): Ø 220 mm (15 m) • Sortie de commutation: NPN• Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1.500 Hz • Entrée test émetteur coupé: TE après 0 V • Raccordement: Connecteur mâle M12, 4 pôles, orientable• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 15,6 mm x 48,5 mm x 42 mm• Matériau du boîtier: Métal• Matériau de la vitre frontale: Plastique, PMMA• Indice de protection: IP66, IP67, IP69K• Température de fonctionnement: –40 °C .. . +60 °C• Compris dans la livraison: 2 x entretoise, vis comprises• Références des composants: (2041879) WS12-3D2430, (2043598) WSE12-3• Série: W12-3

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière émetteur• Principe de détection: Barrage• Distance de détection: 0 .. . 60 m• Réglage: Potentiomètre, 1 tour• Source d'émission: Laser rouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Mode de raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 10-30Vdc (ou 12-24Vdc)• Dimensions: 31x20x11 mm• Matériau du boîtier: PBT• Degré de protection: IP67• Température de fonctionnement: -10 à 55 °C• Série: E3Z• Note: Récepteur de référence E3Z-LT86-L
