Cellule Barrage NPN P=350m Pot. IR LO/DO E. test 10-60Vdc / Bornes

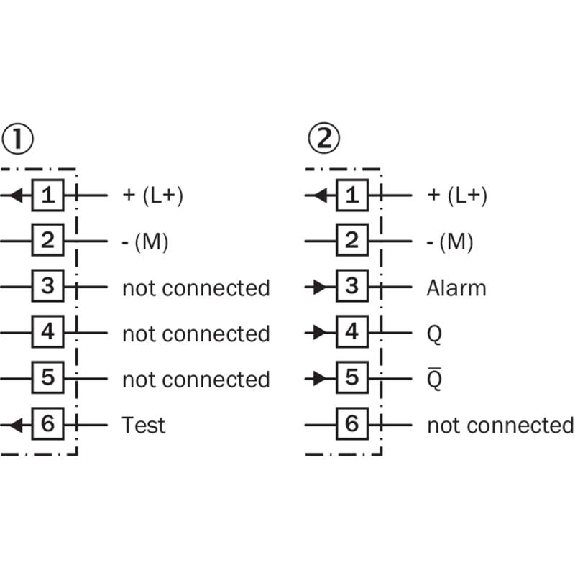

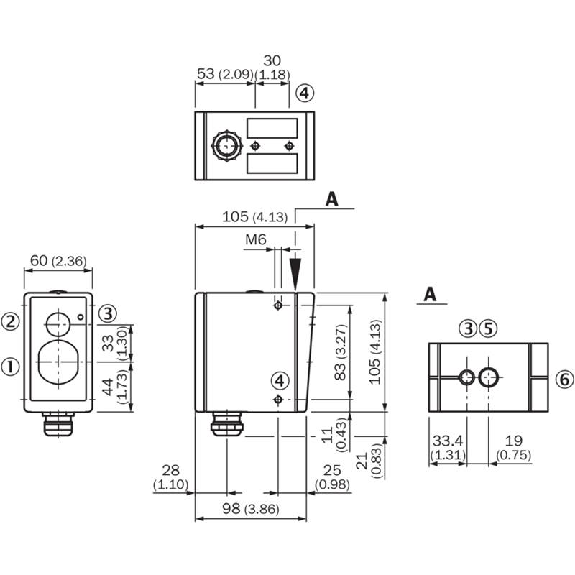

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 350 m • Réglage: Potentiomètre • Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 4,5 m (300 m) • Sortie de commutation: PNP • Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz • Entrée test émetteur coupé: TE après 0 V • Temporisation: 0,5 s, 12 s ou 0,015 s, 0,3 s • Raccordement: Bornier via PG13,5, 6 pôles• Tension d'alimentation: 10-60Vdc• Dimensions (l x H x P): 60 mm x 105 mm x 105 mm • Matériau du boîtier: Métal • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +55 °C • Chauffage de la vitre frontale: Oui• Références des composants: (2081962) WE45-P250S30, (2081963) WS45-D250S30• Série: W45

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max . 200 mm .. . 2.000 mm • Réglage: Potentiomètre • Source d'émission LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 35 mm (2.000 mm) • Sortie de commutation: PNP • Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 50 Hz • Temporisation: Réglable sur le sélecteur d'échelles de temps, 0,5 s, 12 s, 0,015 s, 0,3 s• Entrée test émetteur coupé: TE après 0 V • Raccordement: Raccordement sur bornier avec PG13,5, 6 pôles • Tension d'alimentation: 10-60Vdc• Dimensions (l x H x P): 60 mm x 105 mm x 105 mm • Matériau du boîtier: Métal • Indice de protection IP67 • Température de fonctionnement: –25 °C .. . +55 °C • Série: W45

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 20 m • Réglage: Potentiomètre, 270° (sensibilité)• Source d'émission LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 700 mm (14 m) • Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 250 Hz• Interface de communication: -• Entrée test émetteur coupé: TE après 0 V • Raccordement: Câble, 4 fils, 2 m, PVC • Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 63,6 mm • Matériau du boîtier: Métal, laiton nickelé • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C • Série: V18-4

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 10 m• Réglage: Potentiomètre• Source d'émission: Laser, Lumière rouge visible, Classe 2• Taille du spot lumineux (distance): Ø 1 mm (1 m)• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 2.500 Hz• Entrée test: Oui• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 15 mm x 49 mm x 41,5 mm• Matériau du boîtier: Métal• Indice de protection: IP67, IP69K• Température de fonctionnement: –10 °C .. . +50 °C• Compris dans la livraison: 2 x entretoise, vis comprises• Références des composants: (2021726) WE12L-2P430, (2022025) WS12L-2D410• Série: W12-2 Laser

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 40 m • Réglage: Potentiomètre, 270° et sélecteur L/D• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP • Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz • Interface de communication: - • Entrée test: Émetteur éteint avec « Test » 0 V • Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 20 mm x 50 mm x 39 mm • Matériau du boîtier: ABS/PMMA, plastique • Indice de protection: IP67 • Température de fonctionnement: –30 °C .. . +60 °C • Série: G10

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 40 m • Réglage: Potentiomètre, 270° et sélecteur L/D• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP • Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz • Interface de communication: - • Entrée test: Émetteur éteint avec « Test » 0 V • Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 20 mm x 50 mm x 39 mm • Matériau du boîtier: ABS/PMMA, plastique • Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –30 °C .. . +60 °C • Compris dans la livraison: Équerre de fixation BEF-G10DC01 (2x)• Série: G10

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 60 m• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge visible• Taille du spot lumineux (distance): Ø 700 mm (50 m)• Sortie de commutation: NPN, PNP• Mode de commutation: Commutation claire/sombre• Temps de réponse: max . 500 µs• Fréquence de commutation: 1.000 Hz• Temporisation: Retard à l'enclenchement ou déclenchement, 0,5 s .. . 10 s• Entrée test émetteur coupé: TE après 0 V• Raccordement: Bornier, via M16 x 1• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 27 mm x 87,5 mm x 65 mm• Matériau du boîtier: Métal, zinc moulé sous pression• Chauffage de la vitre frontale: Oui• Indice de protection: IP67• Température de fonctionnement: –40 °C .. . +60 °C• Références des composants: (2021157) WS24-2D240, (2021161) WE24-2B240• Série: W24-2

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 100 mm .. . 2.500 mm• Réglage: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: NPN, PNP• Mode de commutation: Commutation claire, commutation sombre• Fréquence de commutation: 1.000 Hz• Sortie d'alarme: Oui• Entrée test émetteur coupé: TE après 0 V• Raccordement: Bornier, via M16 x 1• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 27 mm x 92 mm x 70 mm • Matériau du boîtier: Plastique, ABS • Indice de protection: IP67 • Température de fonctionnement: –40 °C .. . +60 °C• Série: W34

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 60 m• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge visible• Taille du spot lumineux (distance): Ø 700 mm (50 m)• Sortie de commutation: NPN, PNP• Mode de commutation: Commutation claire, commutation sombre• Fréquence de commutation: 1.000 Hz• Sortie d'alarme: Oui• Entrée test émetteur coupé: TE après 0 V• Raccordement: Bornier, via M16 x 1• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 27 mm x 92 mm x 70 mm• Matériau du boîtier: Plastique, ABS• Indice de protection: IP67• Température de fonctionnement: –40 °C .. . +60 °C• Références des composants: (2022809) WE34-V230, (2022817) WS34-D230• Série: W34

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 20 m • Réglage: Potentiomètre, 270° (sensibilité)• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 700 mm (14 m) • Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 250 Hz• Interface de communication: -• Entrée test émetteur coupé: TE après 0 V • Raccordement: Câble PVC, 4 fils, 2 m • Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 63,6 mm • Matériau du boîtier: Métal, laiton nickelé • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C • Série: V18-4

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 10 m• Réglage: Potentiomètre• Source d'émission: Laser, Lumière rouge visible, Classe 2• Taille du spot lumineux (distance): Ø 1 mm (1 m)• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 2.500 Hz• Entrée test: Oui• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 15 mm x 49 mm x 41,5 mm• Matériau du boîtier: Métal• Indice de protection: IP67, IP69K• Température de fonctionnement: –10 °C .. . +50 °C• Compris dans la livraison: 2 x entretoise, vis comprises• Références des composants: (2021726) WE12L-2P430, (2022025) WS12L-2D410• Série: W12-2 Laser

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 40 m • Réglage: Potentiomètre, 270° et sélecteur L/D• Source d'émission: LED PinPoint, Lumière rouge visible• Taille du spot lumineux (distance): Ø 180 mm (15 m)• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz• Interface de communication: -• Entrée test: Émetteur éteint avec « Test » 0 V• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 20 mm x 50 mm x 39 mm • Matériau du boîtier: Plastique, ABS/PMMA• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –30 °C .. . +60 °C• Série: G10

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 60 m • Réglage: Potentiomètre • Source d'émission: LED, Lumière rouge visible• Taille du spot lumineux (distance): Ø 700 mm (50 m) • Sortie de commutation: NPN, PNP • Mode de commutation: Commutation claire, Commutation sombre • Fréquence de commutation: 1.000 Hz• Entrée test émetteur coupé: TE après 0 V • Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 27 mm x 92 mm x 70 mm • Matériau du boîtier: Plastique, ABS • Indice de protectio:n IP67 • Température de fonctionnement: –40 °C .. . +60 °C • Caractéristiques spécifiques: Préréglé sur commutation sombre • Références des composants: (2022819) WS34-D430, (2029521) WE34-B430S01 • Série: W34

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 60 m• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge visible• Taille du spot lumineux (distance): Ø 700 mm (50 m)• Sortie de commutation: NPN, PNP• Mode de commutation: Commutation claire, commutation sombre• Fréquence de commutation: 1.000 Hz• Entrée test émetteur coupé: TE après 0 V• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 27 mm x 92 mm x 70 mm• Matériau du boîtier: Plastique, ABS• Indice de protection: IP67• Température de fonctionnement: –40 °C .. . +60 °C• Références des composants: (2022811) WE34-B430, (2022819) WS34-D430• Série: W34

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 20 m• Réglage: Potentiomètre, 5 tours• Source d'émission: LED, Lumière rouge visible• Taille du spot lumineux (distance): Ø 220 mm (15 m)• Sortie de commutation: NPN• Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1.500 Hz• Entrée test émetteur coupé: TE après 0 V• Raccordement: Câble, 4 fils, 2 m• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 15,6 mm x 48,5 mm x 42 mm• Matériau du boîtier: Métal• Indice de protection: IP66, IP67, IP69K• Température de fonctionnement: –40 °C .. . +60 °C• Compris dans la livraison: 2 x entretoise, vis comprises• Références des composants: (2044880) WSE12-3, (2045601) WS12-3D1130• Série: W12-3
