Cellule Barrage M18 PNP P=15m Pot. IR LO/DO Plast. Axial / M12 4P

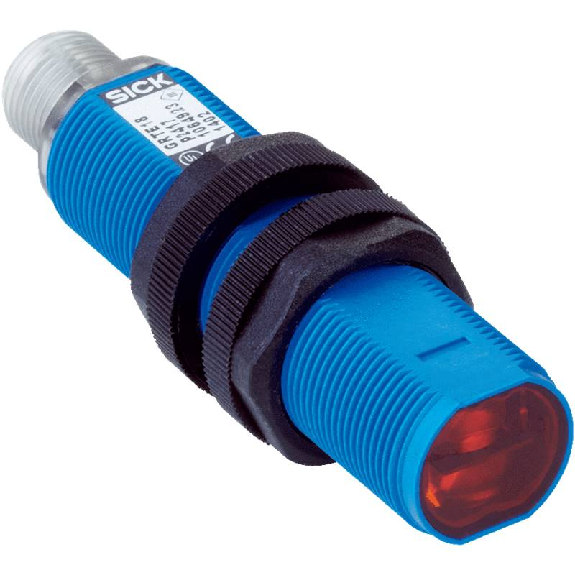

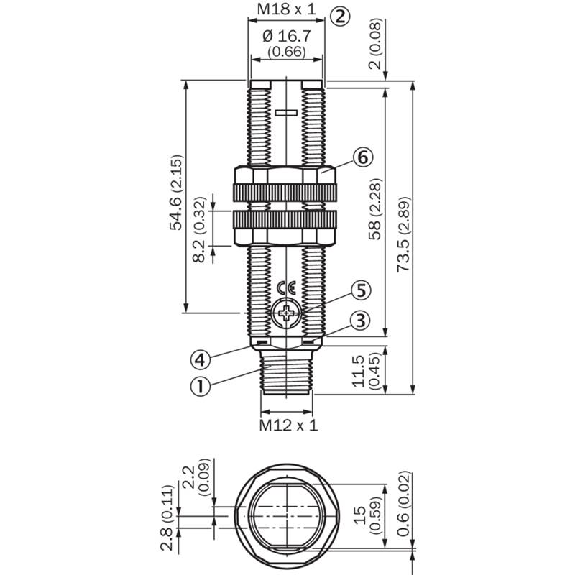

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière • Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 15 m • Réglage: Potentiomètre, 270°• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 420 mm (10 m)• Sortie de commutation: PNP • Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1.000 Hz• Interface de communication: -• Entrée test: Émetteur éteint avec « Test » 0 V• Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Plastique, ABS • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +55 °C • Compris dans la livraison: Écrou de fixation (4 x) • Références des composants: (2075627) GRS18S-D2326, (2075666) GRE18S-P2417• Série: GR18S

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 20 m• Réglage: Potentiomètre, 270° (sensibilité)• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 250 Hz• Interface de communication: -• Entrée test émetteur coupé: TE après 0 V• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 78 mm• Matériau du boîtier: Plastique, PBT/PC• Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: V18-4

Capteur photoélectrique• Format: Cylindrique fileté avec méplat, M18x1, faisceau axial• Principe du capteur: Barrage• Principe de détection: Émetteur-récepteur• Distance de détection Sn: 15 m• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge• Sortie de commutation: PNP• Mode de commutation: Light-On/Dark-On sélectionnable• Mode de raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Longueur totale du boîtier: 45 mm• Longueur de filetage utile: 34,5 mm• Matériau du boîtier: Plastique• Degré de protection: IP66• Température de fonctionnement: -25 .. . 55°C

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 15 m• Réglage: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 420 mm (10 m)• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1.000 Hz• Entrée test: Émetteur éteint avec « Test » 0 V• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Matériau du boîtier: Métal, Laiton nickelé et ABS• Indice de protection: IP67• Température de fonctionnement: –25 °C .. . +55 °C• Compris dans la livraison: Écrou de fixation (4 x)• Série: GR18

Capteur photoélectrique• Format: Cylindrique filetée, M18 x 1, faisceau axial• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 20 m • Réglage: Potentiomètre, 270°• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 700 mm (14 m)• Sortie de commutation: PNP• Mode de commutation: Commutation claire• Fréquence de commutation: 250 Hz • Entrée test émetteur coupé: TE après 0 V • Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 78 mm • Matériau du boîtier: Plastique, PBT/PC • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: V18-3

Capteur photoélectrique• Format: Cylindrique fileté avec méplat, M18x1, faisceau axial• Principe du capteur: Barrage • Principe de détection: Émetteur-récepteur• Distance de détection: Sn = 15 m• Réglage: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Mode de raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Type: Corps cylindrique court • Matériau du boîtier: Plastique• Degré de protection: IP67, IP69K • Température de fonctionnement: -25 .. . 55°C• Remarques: E3FA-TP22 = E3FA-TP22-D + E3FA-TP22-L

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 20 m• Réglage: Aucun• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 700 mm (14 m)• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 250 Hz• Interface de communication: -• Entrée test émetteur coupé: TE après 0 V• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 75 mm• Matériau du boîtier: Plastique, PBT/PC• Indice de protection: IP67• Température de fonctionnement: –25 °C .. . +70 °C• Série: V18-4

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 15 m• Réglage: Aucun• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 420 mm (10 m)• Sortie de commutation: PNP• Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1.000 Hz• Entrée test: Émetteur éteint avec « Test » 0 V• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur totale du boîtier: 55,9 mm• Longueur de filetage utile: 31,7 mm• Indice de protection: IP67 (EN 60529), IP68 (EN 60529), IP69K (ISO 20653:2013-03)• Température de fonctionnement: –25 °C .. . +55 °C• Compris dans la livraison: Écrou de fixation (4 x)• Applications spéciales: Environnements humides et hygiéniques• Série: GR18 Inox

Capteur photoélectrique• Format: Cylindrique fileté avec méplat, M18x1, faisceau axial• Principe du capteur: Barrage• Principe de détection: Émetteur-récepteur• Distance de détection Sn: 15 m• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge• Sortie de commutation: NPN• Mode de commutation: Light-On/Dark-On sélectionnable• Mode de raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Longueur totale du boîtier: 45 mm• Longueur de filetage utile: 34,5 mm• Matériau du boîtier: Plastique• Degré de protection: IP66• Température de fonctionnement: -25 .. . 55°C

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 15 m• Réglage: Potentiomètre, 270°• Source d'émission: LED PinPoint, Lumiere rouge visible• Sortie de commutation: PNP• Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1.000 Hz • Entrée test: Émetteur éteint avec « Test » 0 V• Raccordement: Câble, 4 fils, 2 m, PVC• Tension d'alimentation: 10-30Vdc• Dimensions: Ø 18 mm x 38,1 mm• Matériau du boîtier: Plastique, ABS• Indice de protection: IP67• Température de fonctionnement: –25 °C .. . +55 °C• Compris dans la livraison: Écrou de fixation (4 x)• Références des composants: (2075643) GRS18S-D1346, (2075651) GRE18S-P1137• Série: GR18S

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Énergétique• Distance de commutation max.: 1 m• Réglage: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP• Type de commutation: Antivalente (NO+NF)• Temps de réponse: 2 ms• Fréquence de commutation: 250 Hz• Raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur totale du boîtier: 81,6 mm• Longueur de filetage utile: 42,5 mm• Matériau du boîtier: PBT• Matériau de la tête active: PMMA• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –25 °C .. . +70 °C (hors gel)• Homologations: CE, cULus• Accessoires fournis: Écrous M18 x 1, tounevis• Série: FA

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 15 m • Réglage: Potentiomètre• Source d'émission: LED PinPoint, Lumière rouge visible• Taille du spot lumineux (distance): Ø 250 mm (10 m) • Sortie de commutation: PNP• Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz • Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Plastique, ABS• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –25 °C .. . +55 °C• Compris dans la livraison: Écrou de fixation (4 x)• Références des composants: (2070569) GRS18-D2446 (2070570) GRE18-P2437 • Série: GR18

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 15 m• Réglage: Potentiomètre• Source d'émission: LED PinPoint, Lumière rouge visible• Taille du spot lumineux (distance): Ø 250 mm (10 m)• Sortie de commutation: PNP• Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1.000 Hz • Entrée test: Émetteur éteint avec « Test » 0 V• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Matériau du boîtier: Métal, Laiton nickelé et ABS• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –25 °C .. . +55 °C• Compris dans la livraison: Écrou de fixation (4 x)• Références des composants: (2072237) GRS18-D2441, (2072238) GRE18-P2432• Série: GR18

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 20 m• Réglage: Potentiomètre, 270° (sensibilité)• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 700 mm (14 m) • Sortie de commutation: PNP • Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 250 Hz• Interface de communication: -• Entrée test émetteur coupé: TE après 0 V • Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 78 mm• Matériau du boîtier: Métal, laiton nickelé • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +55 °C • Série: V18-4

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 20 m• Réglage: Aucun• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 700 mm (14 m)• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 250 Hz• Interface de communication: -• Entrée test émetteur coupé: TE après 0 V• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 78 mm • Matériau du boîtier: Plastique, PBT/PC• Indice de protection: IP67• Température de fonctionnement: –25 °C .. . +70 °C• Série: V18-4
